10-ти этажный 81-квартирный жилой дом
Дипломный проект с расчетами и чертежами в редактируемом формате .dwg AutoCAD
Согласно цели работы в проекте решены следующие задачи:
- разработать архитектурно-строительные мероприятия по возведению много этажного жилого дома;
- рассчитать конструкцию свайного фундамента с монолитным ростверком;
- разработать организационно-технологические и экономические мероприятия по возведению многоэтажного жилого дома;
- при возведении многоэтажного жилого дома описать охрану труда и технику безопасности для возведения многоэтажного жилого дома.
Предмет исследования – комплекс инновационного организационно-технологического решения по возведению многоэтажного жилого здания из сборных железобетонных элементов на основе соответствующих требований разного качественного стандарта, отвечающих её экономическим возможностям.
Объект исследования - модель предложенного к возведению 10-ти этажного жилого здания из железобетонных элементов, отличающиеся оптимальной объёмно-планировочной гибкостью, типологическим разнообразием, экономичностью.
Данный дом расположен на основном пути перемещения жителей самого большого в городе микрорайона. Этот дом дополняет ансамбль въезда в город своим архитектурным видом и улучшенной облицовочной кладкой. 10-этажный жилой дом в плане имеет форму прямоугольника, расстояние между осями 60,6x16,7 м.
Одно из условий объемно - планировочного решения является связь с соседними помещениями, которая выполняется с помощью вертикальных и горизонтальных коммуникаций.
Для уменьшения проезда автомобилей внутри квартала, а следовательно и уменьшения загазованности атмосферы со стороны улицы Советская и улицы Парковая предусмотрены стоянки для личного автомобильного транспорта жителей микрорайона.
Здание оборудовано главным и вспомогательным входами. Главный входной узел решен в виде тамбура с вестибюлем.
У главного входа оборудована наружная лестница и площадка с отметкой высоты - 0.02 м, также имеется пандус с уклоном 1:12.
Тамбур - двойной, прямой. Ширина шлюза тамбура 1.4 м, движение людского потока в вестибюль прямолинейно, двери открываются наружу по ходу эвакуационного пути.
Здание имеет также подвал, отметка пола подвала – 2,55 м.
В проектируемом доме каждая квартира состоит из следующих помещений: жилые комнаты, кухня, передняя (коридор), ванная, туалет, лоджия.
Все жилые комнаты освещены естественным светом в соответствии с требованиями СП 7-.13330.2012 комнаты в квартирах имеют отдельные входы, высота помещения - 2,8 м. Кухня оборудована вытяжной естественной вентиляцией, мойкой, электроплитой. Стены возле кухонного оборудования облицованы глазурованной плиткой, остальные – моющимися обоями.

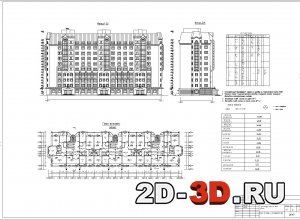

Список чертежей:1. Фасад 1-22, Фасад Д-А, план типового этажа;

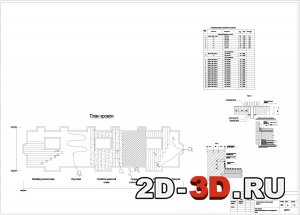

2. План кровли, схема расположения плиты перекрытия, узлы;
3. Схема расположения элементов каркаса на отметке +11.240;
4. Генплан, роза ветров;
5. Разрез 1-1, Разрез 2-2, узлы;

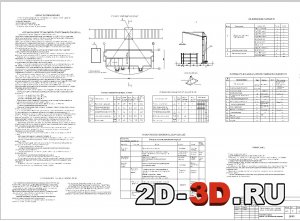

6. Технологическая карта на устройство железобетонной плиты перекрытия;

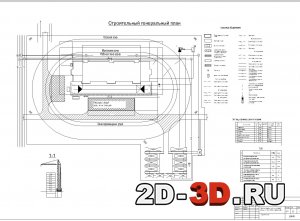

7. Стройгенплан;

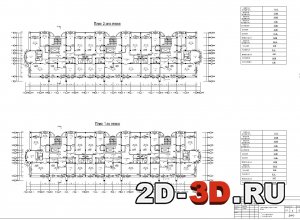

8. План первого этажа, план второго этажа;
9. План растверков, План свайного поля узлы;
10. Схема раскладки монолитной плиты, план раскладки сеток в осях 10-11, В-Г;
11. Календарный план и график движения;
12. Расчетная схема, спецификация арматуры.
Содержание расчетно-пояснительной записки:ВВЕДЕНИЕ
РАЗДЕЛ 1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ
1.1. Описание района строительства
1.2. Генеральный план
1.3. Описание объемно-планировочного решения объекта проектирования
1.4. Описание конструктивного решения объекта проектирования
1.5. Теплотехнический расчет ограждающих конструкций
1.6. Основные решения по инженерным коммуникациям
РАЗДЕЛ 2. РАСЧЁТНО - КОНСТРУКТИВНЫЙ
2.1. Описание конструктивного решения здания

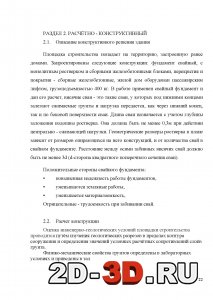

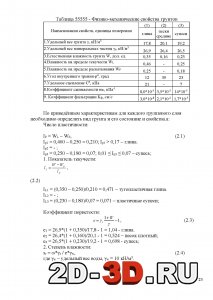

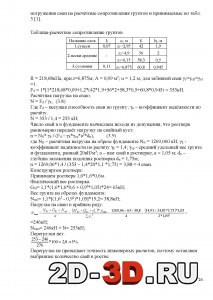

2.2. Расчет конструкции

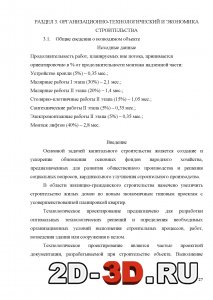

РАЗДЕЛ 3. ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ И ЭКОНОМИКА СТРОИТЕЛЬСТВА
3.1. Общие сведения о возводимом объекте

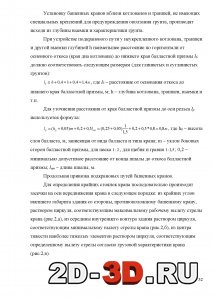

3.2. Подбор технологических комплектов машин и расчет их требуемых параметров
3.3. Технологическая карта на заданный вид работ
3.4. Стройгенплан
3.5. Расчет потребности в основных строительных материалах, изделиях и конструкциях
3.6. Расчет потребности в основных машинах и механизмах
3.7. Расчет данных для проектирования стройгенплана
3.8. Расчет параметров календарного плана
3.9. Локальная смета №1 Общестроительные работы
3.10. Локальная смета №2 Санитарно-технические работы
3.11. Локальная смета №3 Электротехнические работы
3.12. Объектная смета №1
РАЗДЕЛ 4. НАУЧНО-ИССЛЕДОВАТЕЛЬСКАЯ РАБОТА
4.1. Подбор или сравнительный анализ нового конструктивного решения
РАЗДЕЛ 5. ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ
5.1. Введение
5.2. Ограждение строительной площадки

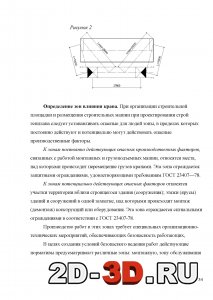

5.3. Опасные зоны и участки
5.4. Пожарная безопасность на строительной площадке
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
ПРИЛОЖЕНИЯ
Проектируемое здание: 10-и этажный 81 - квартирный жилой дом
Площадка строительства попадает на территорию, застроенную ранее домами.
Жилой дом относится к многоэтажным жилым домам секционного типа.
класс здания по степени долговечности = 1;
класс здания по степени огнестойкости = 1;
жилой дом оборудован пассажирскими лифтами грузоподъемностью = 630 кг;
мусоропроводом - асбоцементная труба d=400 мм;
фундамент - свайный с монолитным ростверком и сборными ж/б блоками;
стены – кирпичные;
перекрытия и покрытия - сборные железобетонные и монолитные.
На 1-ом этаже предусмотрено проектирование парикмахерской, бюро путешествий, магазином, библиотекой.
Проект разработан для следующих климатических условий:
нормативная глубина промерзания грунта - 1.6 м;
нормативный вес снегового покрова s0=1,5 кПа;
нормативное значение скоростного напора ветра - 0.3 кПа;
расчетная температура наружного воздуха наиболее холодной пятидневки – -32о С.
Место строительства - г. Дмитров.
