Электроснабжение оздоровительного комплекса (сауна, баня, бассейн)

2 962
rihhansu
20 декабря 2019
  • 0

Формат файлов: AutoCAD, Acrobat Reader, dwg, pdf
Кол-во чертежей: 25
Теги: Электроснабжение Схема электрическая Схема электроснабжения
Категории: Чертежи проекты / Электрические схемы проекты
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, Acrobat Reader, dwg, pdf (25)

Электроснабжение оздоровительного комплекса

Рабочий

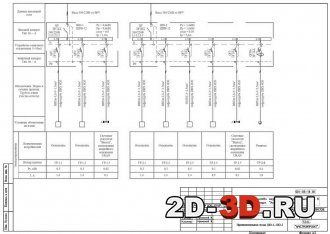

План электрической сети 2-го этажа Принципиальная схема ЩО-1, ЩО-2

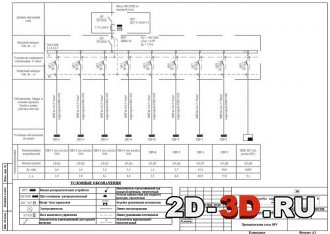

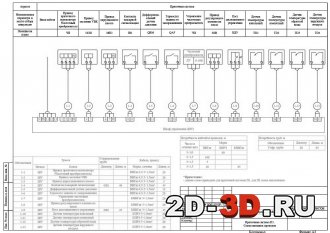

Принципиальная схема ВРУ Приточная система П1, схема внешних проводок

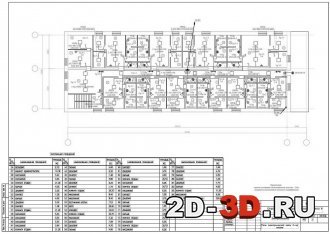

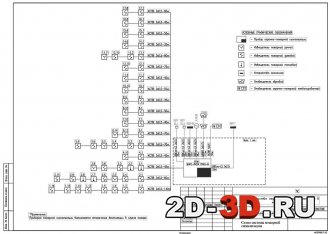

План электрической сети 1-го этажа Схема системы пожарной сигнализации

Список листов: принципиальная схема ЩО-1, ЩО-2, принципиальная схема ЩО-3, принципиальная схема ЩО-4, план электрической сети техподполья, план электрической сети 1-го этажа, план электрической сети 2-го этажа, план электрической сети 3-го этажа, план электрической сети чердака, принципиальная схема ВРУ, принципиальная схема ЩР-В, ЩР-Т, принципиальная электро схема ЩР-1, принципиальная схема ЩР-2, приточная система П1, схема внешних проводок, схема электрическая уравнивания потенциалов, схема молниезащиты и заземления, план электрической сети техподполья, план электрической сети 1-го этажа, план электрической сети 2-го этажа, план электрической сети 3-го этажа, план электрической сети чердака, схема системы пожарной сигнализации, план сети ПС техподполья, план сети ПС 1-го этажа, план сети ПС 2-го этажа, план сети ПС 3-го этажа, план сети ПС чердака.


Оздоровительный комплекс (сауна, баня, бассейн).


Данный проект выполнен на основании архитектурно-строительной и санитарно-технической частей проекта, задания заказчика, ПУЭ РК.

Электроснабщение осуществляется от ВРУ. Напряжение питающей линии – 380/220 В с глухо заземленной нейтралью Проектирование ВРУ выполняется отдельным разделом.


Проектом предусмотрена установка щитов освещения (ЩО), монтаж рабочего и аварийного освещения, сети розеток. В качестве ЩО приняты щиты распределительные встроенного исполнения (ЩЗВ).


Проектом предусмотрена установка шкафа учета (ШУ), вводно-распределительного устройства (ВРУ), установка щитов распределительных (ШР), монтаж питающей сети и сети силового оборудования, сети молниезащиты и заземления. В качестве ЩР приняты щиты распределительные встроенного исполнения (ЩРВ); для ВРУ – щит учетно-распределительный (ЩУРВ) со счетчиком электроэнергии.

Потребляемая электрическая мощность – 109,7 кВт.


Электрические сети выполняются кабелем марки ВВГнг-LS в гофротрубах скрыто в штробах стен под штукатуркой и в пустотах плит перекрытий.


В качестве светильников рабочего освещения выбраны светильники светодиодные в соответствии с назначением помещений и характером среды. В качестве аварийных приняты светодиодные светильники аварийного освещения непосредственного действия Uran 6513-3 LED со встроенной АКБ. Световые указатели «Выход» выбраны марки Mars 2223-4 LED – постоянного действия со встроенной АКБ. Светильники аварийного освещения и световые указатели «Выход» подключить к электрической сети без выключателей.

Управление рабочим освещением выполняется с помощью выключателей; аварийное освещение включается в случае прекращения электроснабжения; световые указатели «Выход» - постоянно включены.

Электропроводка должна обеспечивать возможность легкого распознавания по всей длине проводников по цветам:

  • Голубой цвет – нулевой рабочий проводник.
  • Зелено-желтый цвет – защитный проводник.
  • Черный, коричневый, красный, фиолетовый, серый, белый – фазный проводник.

В целях экономии и эффективного использования электроэнергией в проекте приняты следующие технические решения:

  • В помещениях исключено применение осветительной арматуры с люминесцентными лампами.
  • В качестве осветительных установках применены светильники светодиодные, которые потребляют вдвое меньшую мощность в сравнении с люминесцентными лампами и лампами накаливания при одинаковом световом потоке. Увеличенный срок службы приводит к тому, что светильники реже выходят из строя.
  • Линии электропроводки выполняются кабелем с медными жилами.
  • Сеть электроснабжения здания построена таким образом, чтобы обеспечить минимальные потери электроэнергии.

Скачать:

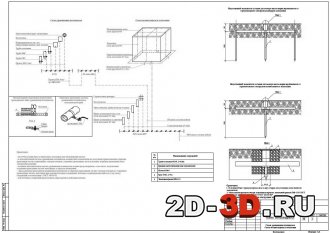

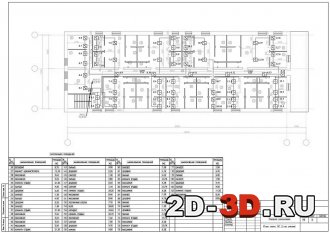

План сети ПС 2-го этажа Схема уравнивания потенциалов, схема молниезащиты и заземления

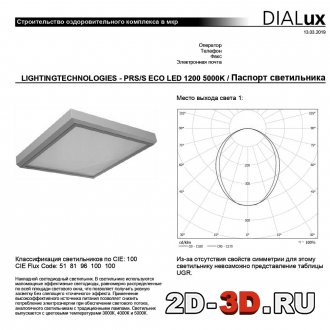

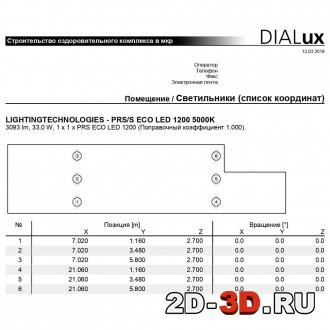

Паспорт светильника Помещение - светильники (список координат)

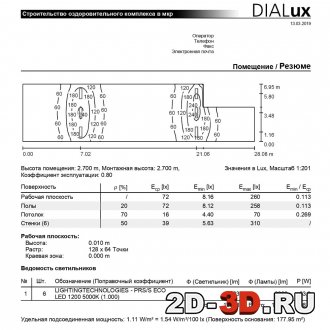

Помещение - резюме
