Электроснабжение АЗС рабочий проект

603
JON30
27 апреля 2022
  • 0

Формат файлов: dwg, AutoCAD, pdf
Кол-во чертежей: 23
Теги: Электроснабжение Рабочий проект
Категории: Чертежи проекты / Электрические схемы проекты
Тип проекта Рабочий Кол-во листов (чертежей)
Формат dwg, AutoCAD, pdf 23
Электроснабжение АЗС
Рабочий проект ЭС АЗС в AutoCAD dwg
Можно использовать как пример шаблон для своего проекта
Проектное решение по электроснабжению и внутри площадочным электрическим сетям стационарной АЗС.

Общие данные проекта ЭС АЗС   План прокладки электрических сетей

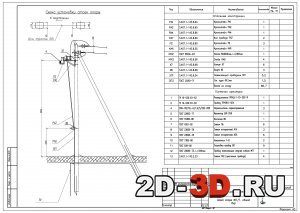

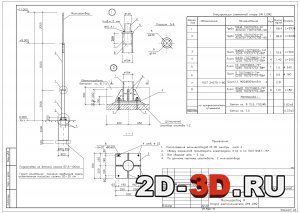

Молниеотвод М. Опора металлическая ОМ1, ОМ2 Схема опоры  общий вид

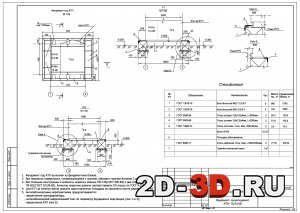

Однолинейная схема КТПН160 Фундамент проектируемой  КТПН

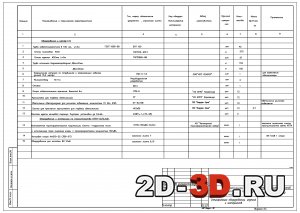

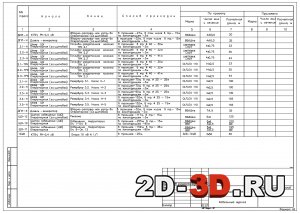

Кабельный журнал Спецификация оборудования, изделий и материалов. Операторная. Топливораздаточная площадка с навесом.

Строительство стационарной автозаправочной станции ТОО "Sinooil" по адресу: Восточно-Казахстанская область, город Усть-Каменогорск, вдоль проектируемой автодороги, между 22-м и 24-м жилыми районами

Проектное решение по электроснабжению стационарной АЗС с подводом линии ВЛ 10 кВ и установкой КТПН 160кВА 10/0,4, установка дополнительных опор ВЛ с разъединителем РЛНД, планы прокладки кабельной продукции, наружное освещение, план заземления, схемы молния защиты, опросной лист на КТПН 160кВА 10/0,4кВ, расчёт уставок релейной защиты, спецификация оборудования

Список чертежей проекта Электроснабжение АЗС в редактируемом формате dwg для AutoCAD и pdf:
1 Общие данные
2 План прокладки электрических сетей М 1:500
3 План заземления
4 План оборудования молниезащиты
5 Молниеотвод М. Опора металлическая ОМ1,ОМ2
6 Молниеотвод М. Конструкция молниеприемника
7 Схема опоры N19 существующая, общий вид
8 Схема опоры N19. Отпайка линии 10кВ
9 Схема опоры N1/1. общий вид
10 Схема опоры N1/1. монтаж узла разъединителя
11 Заземление опоры N1/1
12 Перечень арматуры соединений на опоре
13 Однолинейная схема КТПН160-10/0,4кВ
14 Фундамент проектируемой  КТПН 10/0,4кВ
15 Заземление проектируемой  КТПН 10/0,4кВ
16 Опросной лист на КТПН 10/0,4кВ
17 Опора наружного освещения
18 Ведомость монтажных работ
19 Кабельный журнал
20 Расчет токов короткого замыкания 10 кВ
21 Расчет токов короткого замыкания 10 кВ
22 Спецификация оборудования, изделий и материалов. Операторная. Топливораздаточная площадка с навесом.
23 Спецификация оборудования, изделий и материалов. Операторная. Топливораздаточная площадка с навесом лист 2.

В настоящем проекте выполнено следующее:
- электроснабжение объекта;
- наружное освещение территории;
- прокладка электрических сетей по территории АЗС;
- молниезащита и заземление.

Основные технические показатели проекта:
Установленная мощность -153,24 кВт
Расчетная мощность -  86,5 кВт
 Категория электроснабжения - III .
В проекте запроектирована КТПН 160/0,4кВ согласно расчетной мощности объекта.
 Предусмотрено резервное электроснабжение от щита ВРУ дизель-генератора TTD 83TS CTMU,     мощностью 75кВА/60кВт, для потребителей I-категории:
- технологическое оборудование;
- аварийное освещение.

 Электрические площадочные сети выполняются кабелями, проложенными в траншеях.
На дне траншеи, перед укладкой кабеля, устраивается подсыпка из мягкой просеянной земли или песка, после прокладки кабеля засыпается мелкой землей.
В сторону топливораздатчиков и  резервуаров кабели   прокладываются в металлических трубах    на глубине 1м от планировочной отметки с уклоном 10  градусов.
Наружное освещение выполняется  энергосберегающими светильниками. Светильники устанавливаются  на металлических опорах наружного освещения СТВ-6.
Освещенность принята в соответствии с СНи П РК  2.04-01-2011 "Искусственное и  естественное освещение", не менее   10Лк.
Управление наружным освещением (Оп.1-Оп.12)  осуществляется из здания операторной .
Управление топливо-раздаточными колонками осуществляется с центрального поста управления,   находящегося в операторной.
К взрывоопасным зонам класса В-1Г отнесены резервуары, топливо-раздаточные колонки и очистные сооружения.
 В соответствии с  СП РК 2.04-103-2013   вышеупомянутые сооружения отнесены ко II категории   по устройству  молниезащиты и оборудованы отдельно  стоящими  молниеприемниками.
 Молниезащита топливораздаточных колонок осуществляется  металлической крышей  навеса, которая  присоединяется к внешнему контуру заземления.


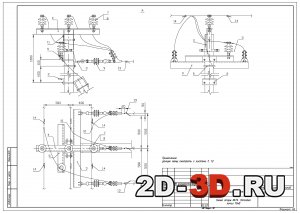

07 Схема опоры N19 существующая, общий вид 08 Схема опоры N19. Отпайка линии 10кВ

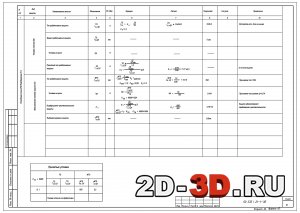

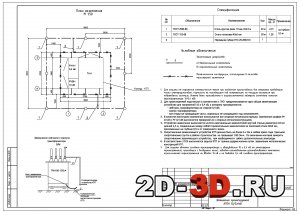

15 Заземление проектируемой  КТПН 20 Расчет токов короткого замыкания 10 кВ
 18 Ведомость монтажных работ  20 Расчет токов короткого замыкания 10 кВ

     Защита от статического электричества выполнена присоединением технологического   оборудования, резервуаров и трубопроводов нефтепродуктов  к контуру заземления  не менее, чем в двух местах. Контур заземления  выполняется вертикальными  электродами  из круглой стали d =20 мм длиной 5м, соединенными    между собой стальной полосой 40х4.
Во время слива и налива автоцистерны присоединить к контуру заземления с помощью инерционной   катушки со струбциной  и заземляющим кабелем.
Тип проекта Рабочий Кол-во листов (чертежей)
Формат dwg, AutoCAD, pdf 23
