Электроснабжение детского сада

11 866
Max
30 июня 2013
  • 100

Формат файлов: Компас, AutoCAd, cdw, dwg
Теги: Электроснабжение Схема электрическая Детский сад Освещение Рабочий проект
Категории: Чертежи проекты / Электрические схемы проекты

Проектная документация

Раздел: Электроснабжение

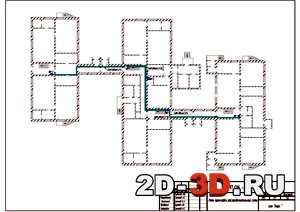

План прокладки распределительной сети Принципиальная схема ВРУ прачечьной

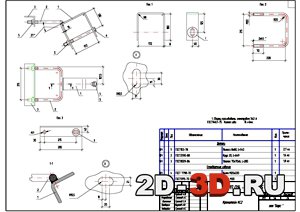

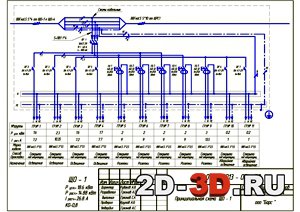

Кронштейн КС-2 Принципиальная схема ЩО1

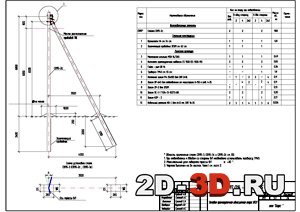

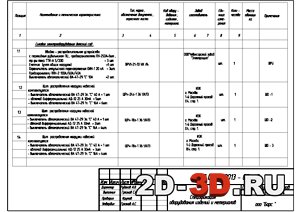

Угловая промежуточная односцепная опора Спецификация оборудования изделий и материалов

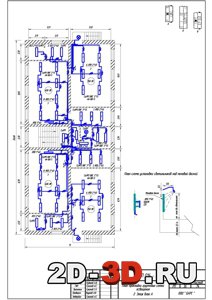

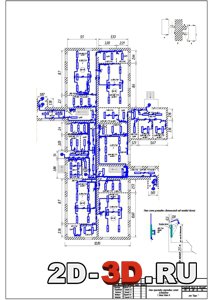

План освещения первого этажа План прокладки групповых сетей

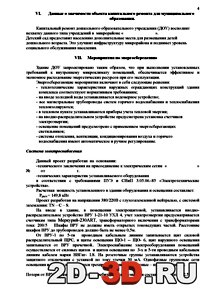

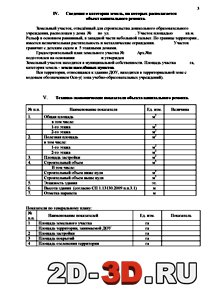

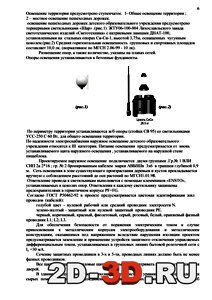

Мероприятия по энергосбережению Описание освещения Сведения о земле



Рабочий проект электроснабжения детского сада

Список листов:

1. Титульный лист

2. Ведомость комплекта

3. Ведомость ссылочных документов

4. Условия пуска в эксплуатацию

5-11. Пояснительная записка

I. Исходные данные и условия для подготовки проектной документации

на объект капитального ремонта.

II. Сведения о функциональном назначении объекта капитального ремонта.

III. Сведения о потребности объекта капитального ремонта в инженерно-техническом обеспечении.

IV. Сведения о категории земель, на которых располагается объект капитального ремонта.

V. Технико-экономические показатели объекта капитального ремонта.

VI. Данные о значимости объекта капитального ремонта для муниципального образования.

VII. Мероприятия по энергосбережению

Техника безопасности

12. Ведомость рабочего проекта

13. Принципиальная схема питающей сети

14. Принципиальная схема ВРУ

15. Принципиальная схема распределительной сети

16. Принципиальная схема ЩРС пищеблок

17. План прокладки распределительной сети

18-23. Принципиальная схема ЩО №1-6

24. Принципиальная схема ВРУ Прачечная

25. Принципиальная схема ЩО Прачечная

26. Принципиальная схема ЩНО наружного освещения

27-29. План прокладки групповых сетей освещение 1 этаж А;Б;В

30-32. План прокладки групповых сетей розетки 1 этаж А;Б;В

33-35. План прокладки групповых сетей ава. освещение 1 этаж А;Б;В

36-38. План прокладки групповых сетей освещение 2 этаж А;Б;В

39-41. План прокладки групповых сетей розетки 2 этаж А;Б;В

42-44. План прокладки групповых сетей ава. освещение 2 этаж А;Б;В

45. План прокладки силовых сетей пищеблок

46. План прокладки групповых сетей освещение прачечная

47. План прокладки групповых сетей розетки прачечная

48. План прокладки групповых сетей ава. освещение прачечная

49. План прокладки силовых сетей прачечная

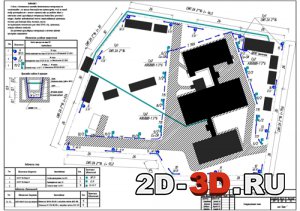

50. Ситуационный план

51. Принципиальная схема наружного освещения

52. Номенклатура применяемых опор

53. Угловая промежуточная односцепная опор УП31

54. Кронштейн У4

55. Траверса ТМ45

56. Промежуточная односцепная опор П31

57. Подвеска светильника

58. Кронштейн КС2

59. Хомут

60. Анкерное крепление

61. Концевое крепление

62. Заземление опор

63. Прокладка СИП по зданию

64. Обозначения графические

65-74. Спецификация
Тип проекта Рабочий Кол-во листов (чертежей)
Формат Компас, AutoCAd, cdw, dwg 74 (74)
