Комплект чертежей щеткодержателя для тягового электродвигателя ЭД-118
Готовые рабочие чертежи в формате Компас-3D

Щёткодержатель применяется для электродвигателей ЭД-118 состоит из латунного литого корпуса. К тому же в его корпус запрессовываются два стальных пальца, которые необходимы для крепления щеткодержателей в кронштейне. От корпуса пальцы изолированы пресс материалом или изоляционным твердым слоем из специального эпоксидного компаунда, непосредственно на который и надеваются изоляторы. В корпусе имеются 2 гнезда для графитовых щеток. В самое первое его гнездо вставляется одна пара электрощеток, а в другое — две пары.

Список чертежей:
1. Втулка (Изолятор);
2. Палец;

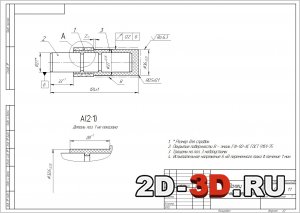

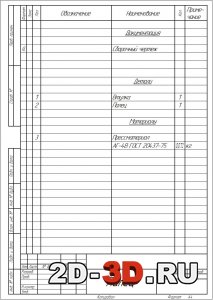

3. Палец - Сборочный чертеж;
4. Втулка;

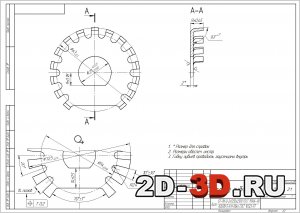

5. Колесо зубчатое;

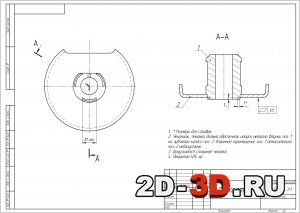

6. Фиксатор - Сборочный чертеж;

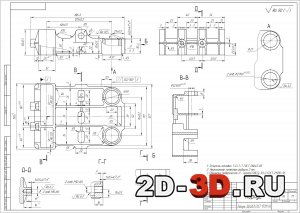

7. Корпус;
8. Ось;
9. Пружина спиральная;

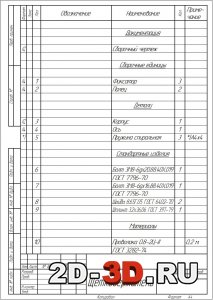

10. Щеткодержатель.
