Проектирование асинхронного двигателя с короткозамкнутым ротором

246
alex1701
14 июня 2022
  • 0

Формат файлов: dwg, AutoCAD, docx, Word
Кол-во чертежей: 1
Теги: Электродвигатель
Категории: Чертежи проекты / Двигатели чертежи
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат dwg, AutoCAD, docx, Word 34 (1)
Проектирование асинхронного двигателя с короткозамкнутым ротором
Курсовой проект с расчетами и чертежом в редактируемых форматах

Сборочный чертёж

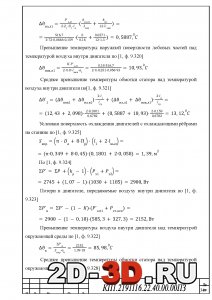

Расчеты смены температурРасчет параметров асинхронного двигателяРасчет обмотки, паза и ярма статора



Список чертежей в формате dwg AutoCAD:

Сборочный чертеж


Оглавление расчетно-пояснительной записки:

Введение
1. Выбор главных размеров
2. Расчет обмотки, паза и ярма статора
3. Расчет обмотки и паза ротора
4. Расчет намагничивающего тока
5. Расчет параметров асинхронного двигателя
6. Расчет потерь в стали и механические потери
7. Расчет тока холостого хода
8. Расчет рабочих характеристик
9. Расчет пусковых характеристик
10. Тепловой расчет
11. Вентиляционный расчет
Заключение
Литература



Магнитная индукция в зубцах ротораВведениеАмплитуда пульсаций индукции в воздушном зазоре

Проектирование электрических машин производится с учетом требований государственных и отраслевых стандартов.
Серия 4А является последней из внедренных в производство серий асинхронных двигателей, выгодной по многим параметрам, таким как повышение мощности на 2/3 по сравнению с серией 2А, улучшение виброшумовых характеристик, экономия материалов, что достигается благодаря применению новых конструкций, большое внимание уделено повышению надежности и экономичности. На базе единой серии выпускаются различные модификации.

Электрические машины в общем объёме производства электротехнической промышленности занимают основное место, поэтому эксплуатационные свойства новых электрических машин имеют важное значение для экономики страны.
При создании электрической машины рассчитываются размеры статора и ротора, выбираются типы обмоток, обмоточные провода, изоляция материалы активных и конструктивных частей машины. Отдельные части машины должны быть так сконструированы и рассчитаны, чтобы при её изготовлении трудоёмкость и расход материалов были наименьшими, а при эксплуатации машина обладала высокой надёжностью и наилучшими энергетическими показателями, при этом электрическая машина должна соответствовать условиям применения её в электроприводе.
Спроектированный электрический двигатель отвечает поставленным в техническом задании требованиям. Энергетические показатели данного двигателя аналогичны показателям своего аналога, а нагрев обмоток двигателя находится в допустимых пределах. Расход воздуха, обеспечиваемый конструкцией ротора, больше требуемого для охлаждения расхода воздуха.
