Двигатель внутреннего сгорания дизельный

14 106
Max
21 декабря 2010
  • 100

Категории: Чертежи проекты / Двигатели чертежи
Тип проекта Кол-во листов (чертежей)
Формат
Двигатель внутреннего сгорания дизельный.
Курсовой проект.


ГрафикиСпцификация на двигатель

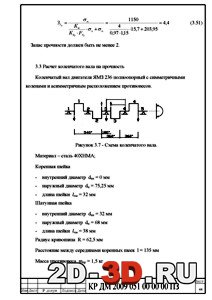

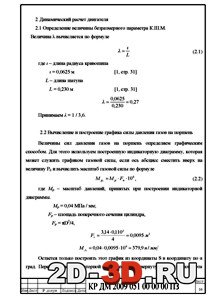

Динамический расчет двигателяРасчет коленчатого валаРасчетная схема поршня

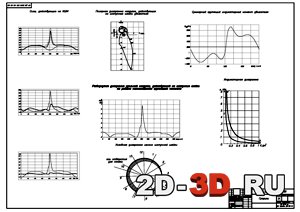

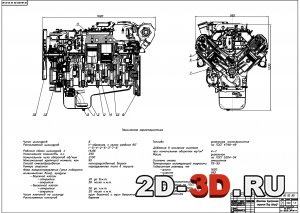

Чертежи: двигатель внутреннего сгорания (вид общий), графики (силы действующие на КШМ, полярная диаграмма нагрузок, действующих на шатунные шейки двигателя, развернутая диаграмма удельной нагрузки, действующей на шатунные шейки на режиме максимального крутящего момента, условная диаграмма износа шатунной шейки, суммарный крутящий индикаторный момент двигателя, индикаторная диаграмма.



Число цилиндров 8
Расположение цилиндров V-образное, с углом развала 90°
1-5-4-2-6-3-7-8
Номинальная мощность, л.с. 240
Номинальное число оборотов об/мин 2100
Максимальный крутящий момент, кгс 90
Способ смесеобразования непосредственный впрыск
Камера сгорания неразделенного типа в поршне
Фазы газораспределения (угол поворота коленчентого вала), градусы:
- впускной клапан
- открытие 20 до в.м.т.
- закрытие 56 после н.м.т.
- выпускной клапан
- открытие 56 до н.м.т.
- закрытие 20 после н.м.т.
Число клапанов на цилиндр один впускной и один выпускной
Расположение клапанов верхнее
Топливо дизельное, малосернистое по ГОСТ 4749-49
Давление в масляной системе при номинальных оборотах кг/см? 4-7
Масло дизельное по ГОСТ 5304-54
Система смазки смешанная
Температура охлаждающей жидкости 75-95
Габаритные размеры, мм
- длина 1620
- ширина 992
- высота 1230
Сухой вес, кг
- без вспомогательного оборудования по ГОСТ 491-55 1000
- с коробкой передач, сцеплением, вспомогательным оборудованием 1377

Содержание
Введение
1 Расчет рабочего цикла двигателя
1.1 Определение параметров конца впуска
1.2 Определение параметров конца сжатия
1.3 Определение параметров конца сгорания
1.4 Определение параметров конца расширения
1.5 Определение параметров, характеризующих цикл в целом
1.6 Определение параметров, характеризующих двигатель в целом
1.7 Определение основных размеров двигателя
1.8 Построение индикаторной диаграммы
2 Динамический расчет двигателя
2.1 Определение величины безразмерного параметра К.Ш.М.
2.2 Вычисление и построение графика силы давления газов на поршень
2.3 Определение масс деталей поршневой и шатунной групп
2.4 Вычисление сил инерции КШМ
2.6 Вычисление и построение графика суммарной силы, действующей    вдоль оси цилиндра
2.7 Вычисление и построение графика суммарной нормальной силы
2.8 Построение графика крутящего момента двигателя
2.9 Построение полярной диаграммы сил, действующих на шатунную шейку
3 Расчет деталей кривошипно-шатунного механизма
3.1 Расчет деталей поршневой группы
3.1.1 Расчет поршня
3.1.2 Расчет поршневого кольца
3.1.3 Расчет поршневого пальца
3.2 Расчет деталей шатунной группы
3.2.1. Расчет шатуна
3.3 Расчет коленчатого вала на прочность
4 Расчет деталей газораспределительного механизма
4.1 Профилирование кулачка
4.2 Расчет клапанной пружины
4.3 Расчет распределительного вала
4.4 Расчет штанги привода клапана
4.5 Расчет коромысла
4.6 Расчет толкателя
5 Расчет системы питания
5.1 Расчет секции топливного насоса высокого давления
5.2 Расчет форсунки
6 Расчет системы смазывания двигателя
6.1 Расчет масляного насоса
6.2 Расчет центрифуги
6.3 Расчет радиатора
6.4. Расчет шатунного подшипника скольжения
7 Расчет системы охлаждения
7.1 Расчет радиатора
7.2 Расчет вентилятора
8 Расчет системы пуска двигателя
8.1. Расчет пускового устройства
Заключение
Литература

ЯМЗ-238

Чертежи двигателя выполнены в AutoCAD.
