Двигатель твердого топлива ПАБ-500

3 064
Аким
14 мая 2016
  • 100

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 2
Категории: Чертежи проекты / Двигатели чертежи

Проектирование и расчет двигателя твердого топлива ПАБ-500.

Курсовой проект.

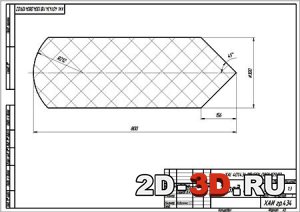

ПАБ-500 Заряд твёрдого топлива

Выбор топлива Тяга по времени Спецификация



Скачать:



Список чертежей: чертеж двигателя ПАБ-500, чертеж заряда твердого топлива, , спецификации.


Для обеспечения наибольшей дальности полета возникает необходимости оснащения ПАБ двигателем.
Ракетные двигатели на твердом топливе нашли широкое применение. Современные РДТТ характеризуются высокой надежностью, приемлемыми технико-экономическими и энерго-массовыми показателями, простотой конструкции.




Важными характеристиками твердотопливных двигателей военного применения, кроме всего, являются длительные гарантийные сроки применения и относительная безопасность при хранении и эксплуатации.





Целью работы является проектирование и расчет двигателя твердого топлива ПАБ-500. Спроектирован двигатель твердого топлива. В ходе работы были получены: геометрические размеры заряда и сопла, рассчитано ТЗП, корпус, тепловой режим работы элементов конструкции, воспламенительное устройство, соединение, внутренние баллистические характеристики.

По заданным исходным данным произведен расчет двигателя ракеты ПАБ-500, в ходе которого было выбрано давление в камере рк=7 МПа, расширение потока проводилось до ра=0,07 МПа. Была выбрана форма заряда цилиндрическая у сопла и выпуклая у основания. Для заряда было выбрано смесевое металлизированное топливо марки «Н», которое обладает наиболее подходящей скоростью горения при заданном давлении и температуре для удовлетворения условий поставленной задачи.

Было выполнено профилирование сопла и на основании этого профилирования было построено сопло на чертеже.

В ходе выполнения проекта был определен тепловой режим работы двигателя, на основании которого, выполнялся расчет ТЗП, и была получена толщина коло 33,7 мм на переднем днище и боковой поверхности камеры двигателя.

На основании расчета и зависимости поверхности горения от свода, был произведен расчет внутренних баллистических характеристик заряда с использованием программы VBH.exe.


СОДЕРЖАНИЕ РПЗ

Введение

1 Выбор исходных данных

1.1 Выбор давления в камере сгорания

1.2 Выбор формы заряда

1.3 Выбор топлива

2 Расчёт геометрии заряда

3 Расчет и профилирование сопла

3.1 Построение сопловой части двигателя

4 Тепловой режим

4.1 Расчет коэффициента конвективной теплопередачи

4.2 Расчет коэффициента лучистой теплопередачи

5 Определение времени работы двигателя без ТЗП

6 Расчет теплозащитного покрытия

7 Расчет толщины стенок камеры

7.1 Проверочный расчет обечайки на прочность

8 Результаты расчёта программы «VBH»-ВНУТРЕБАЛИСТИЧЕСКИХ ХАРАКТЕРИСТИК

9 Расчет воспламенителя

10 Проверочный расчет болтового соединения

10.1 Узел передачи тяги

11 Описание конструкции РДТТ

ВЫВОДЫ

СПИСОК ЛИТЕРАТУРЫ

Дополнительные чертежи двигателей.
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 38 (2)
