Модернизация рабочей камеры щековой дробилки СДМ-108А с целью снижения износа дробящих плит

3 132
AR50175
23 апреля 2021
  • 80

Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 10
Теги: Щековые дробилки
Категории: Чертежи проекты / Дробилки, мельницы, сепараторы
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 105 (10)
Модернизация рабочей камеры щековой дробилки СДМ-108А с целью снижения износа дробящих плит
Дипломный проект

Дробилка щековаяАгрегат среднего дробления

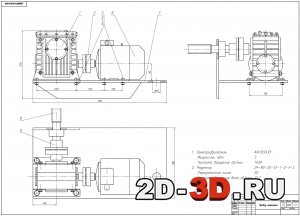

Привод механизмаМеханизм регулирования щели

Список чертежей (к сожалению чертежи без спецификаций, автор их не разместил на сайте):
  1. Агрегат среднего дробления
  2. Дробилка щековая
  3. Механизм регулирования щели
  4. Привод механизма
  5. Передняя щека
  6. Передвижная дробильная сортировочная установка (схема технологическая)
  7. Система смазки
  8. Электрическая схема главного привода щековой дробилки
  9. Технико-экономические показатели
Исходные данные: осуществить модернизацию конструкции камеры дробления.

Техническая характеристика
  • Производительность - 22 м/ч
  • Номинальная ширина выходной щели - 40 мм
  • Диапазон регулирования выходной щели - +-20 мм
  • Максимальный размер дробимого материала - 210 мм
  • Установочная мощность - 58 кВт
Передняя щекаСистема смазки

На агрегате среднего дробления используется щёковая дробилка со сложным движением щеки СМД-108А с приёмных отверстием 250*900 мм и предназначена для переработки каменных материалов средней прочности и малоабразивные. В качестве дробилки агрегата мелкого дробления используется конусная дробилка типа КМД с диаметром нижнего основания подвижного конуса 900 мм, кроме того используются агрегаты промежуточной и окончательной сортировки.
Наряду с несомненными достоинствами данных агрегатов, необходимо отметить, что агрегат среднего дробления с использованием данной дробилки не является универсальным, т.к. его применение ограничено горной породой малой и средней прочности и повышенным расходом дробящих плит. Поэтому, чтобы исключить данный недостаток агрегата среднего дробления можно предложить модернизацию щековой дробилки СДМ-108А, которая позволит перерабатывать любые горные породы с гораздо меньшим расходом быстроизнашивающихся частей дробилки – дробящих плит.
Данная модернизация заключается в том, что неподвижная щека за счёт конструктивных изменений становится подвижной, т.е. дробилка со сложным движением щеки переходит в дробилку с двумя подвижными щеками. Это позволит перерабатывать высокообразивную горную породу прочностью до 350мПа.

Передвижная дробильная сортировочная установка (схема технологическая) Электрическая схема главного привода щековой дробилки

Содержание пояснительной записки
Введение
1 Основная часть
1.1 Общие сведения
1.2 Тенденции модернизации щековых дробилок
2. Проведение патентных исследований  и анализ их результатов
2.1 Разработка задания на проведения патентных исследований
2.2 Разработка регламента поиска информации
2.3 Поиск и отбор патентной научно-технической информации
2.4  Сущность модернизации
3 Расчет графика технологической схемы ПДСУ
3.1 Расчёты, подтверждающие работоспособность и надёжность конструкции
3.1.1 Выбор и расчёт основных параметров дробилки
3.1.2 Расчёт на прочность элементов дробилки
3.2 Выбор и расчёт конструктивных элементов дробилки
3.2.1 Расчет и выбор опорных пружин передней щеки
3.3 Расчет привода механизма регулирования размера
4 Технологический расчет
4.1 Заготовительная операция
4.2 Кузнечная  операция
4.3 Токарная операция
4.4 Долбёжная операция
4.5 Слесарная операция
4.6 Фрезерная операция
4.7 Термообработка
4.8 Шлифовальная операция
5 Безопасность жизнедеятельности
6 Технико-экономические показатели
Литература


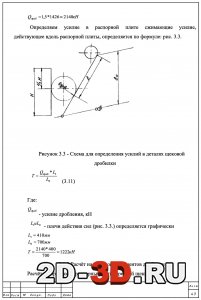

График технологической схемы дробления каменных материаловСхема для определения усилий в деталях щековой дробилкиРасчетная схема станины

Схема механизма регулирования выходной щелиЗаготовительная операцияШлифовальная операция
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 105 (10)

Похожие материалы

Щековая дробилка с простым движением щекиЩековая дробилка с простым движением щеки

Щековая дробилка со сложным движением щекиЩековая дробилка со сложным движением щеки

Щековая дробилка СМД-60АЩековая дробилка СМД-60А

Щековая дробилка PE-900x1200 со сложным качением щекиЩековая дробилка PE-900x1200 со сложным качением щеки

Атлас чертежей механического оборудованияАтлас чертежей механического оборудования

Организация и технология монтажа конусной дробилкиОрганизация и технология монтажа конусной дробилки



ss20 Офлайн 14 мая 2021 09:03

Не все спецификации

Max Офлайн 14 мая 2021 10:39

Цитата: ss20
Не все спецификации
Вечером дополню описание какие именно.

ss20 Офлайн 17 мая 2021 09:35

Цитата: Max
Цитата: ss20
Не все спецификации
Вечером дополню описание какие именно.
На чертеж передней щеки, если не трудно

Max Офлайн 18 мая 2021 06:40

К сожалению автор не разместил спецификации к чертежам. Найти их не удалось.

Бек7071 Офлайн 20 мая 2021 19:42

Почему в ПЗ нет исследовательская часть и заключение

Max Офлайн 31 октября 2023 15:19

Цитата: Бек7071
Почему в ПЗ нет исследовательская часть и заключение

2 раздел в расчётно-пояснительной записке - это исследовательская часть с 18 по 30 страницу, посмотрите еще раз.
Роль заключения играет 6 раздел "Технико-экономические показатели" в частности страница 105 пояснительной записки, где подводится итог по годовому экономическому эффекту, срок окупаемости новой дробилки, срок окупаемости дополнительных капитальных вложений.
