Разработка предложения по модернизации инерционного вибрационного грохота В4
Курсовой проект с расчетами и чертежами в редактируемом формате Компас-3D

Грохот инерционный вибрационный Вал дебалансный
ВалПоверхность просеивающая
Дебаланс
Патентный поискАнализ конструкции и принципа действия вибрационного инерционного грохотаАналих технических и эксплуатационных показателей работы грохота

Целью данного курсового проекта является разработка технического предложения на модернизацию вибрационного инерционного грохота В4=(1500х2910). Задачей модернизации является повышение износостойкости просеивающей поверхности.
К числу достоинств исследуемого инерционного грохота В4=(1500х2910) можно отнести простоту конструкции, удобство обслуживания и ремонта. Одним из недостатков данной машины является низкая эффективность процесса просеивания на верхней просеивающей поверхности. Для увеличения эффективности процесса просеивания предлагаю изменить конструкцию отверстий- вместо прямоугольных, сделать отверстия круглой формы, которые улучшат пропускную способность поверхности.

Техническая характеристика грохота:
Производительность, т/ч:
Частота колебаний камер, кол/мин – до 50
Ситовая поверхность, мм – 1500х2910
Число ярусов сит – 2
Угол наклона сит, град – 7
Амплитуда колебаний, мм – 25
Частота колебаний, мм – 240
Мощность электродвигателя , кВт – 2,2
Габаритные размеры, мм:
Длина – 3580
Ширина – 2260
Высота – 2580
Масса грохота, кг – 2250

Список чертежей:
1. Грохот инерционный вибрационный + спецификация;

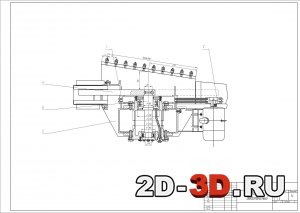

2. Вал дебалансный + спецификация;

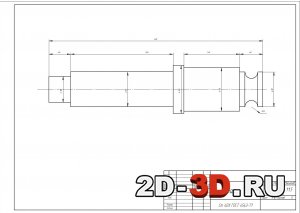

3. Вал;
4. Дебаланс;

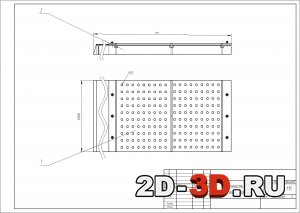

5. Поверхность просеивающая + спецификация.

Содержание расчетно-пояснительной записки:
1. ИЗУЧЕНИЕ И АНАЛИЗ СВЕДЕНИЙ О КОНСТРУКЦИЯХ МАШИН ДЛЯ СОРТИРОВКИ И ПРОЦЕССАХ, ПРОИСХОДЯЩИХ В НИХ
1.1. Назначение и область применения машин для сортировки
1.2. Классификация машин для грохочения
1.3. Сущность и основные закономерности процесса грохочения
1.4. Показатели оценки качества конечной продукции, производимой вибрационным грохотом В4=(1500х2910)
1.5. Анализ технических и эксплуатационных показателей работы грохота В4=(1500х2910)

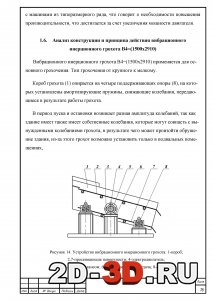

1.6. Анализ конструкции и принципа действия вибрационного инерционного грохота В4=(1500х2910)
Заключение
2. ПРОВЕДЕНИЕ ПАТЕНТНЫХ ИССЛЕДОВАНИЙ И АНАЛИЗ ИХ РЕЗУЛЬТАТОВ С ЦЕЛЬЮ ВЫЯВЛЕНИЯ ТЕНДЕНЦИЙ РАЗВИТИЯ ИНЕРЦИОННЫХ ГРОХОТОВ
2.1. Разработка задания на проведение патентных исследований
2.2. Регламент поиска
2.3 Оформление результатов поиска
2.4. Описание изобретений
2.5. Выводы о проведении регламента поиска
3. ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ
СПИСОК ЛИТЕРАТУРЫ

Спецификация 1Спецификация 2Спецификация 3
Показатели оценки кач-ва конечной продукцииГрохочение комбинированноеСущность и закономерности грохочения

БГТУ
Институт технологического оборудования и машиностроения
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .frw Компас-3D, .docx Word 36 (3)
