Модернизация комбинированного редуктора вертикальной клети стана 500

5 298
rihhansu
27 февраля 2014
  • 0

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Категории: Чертежи проекты / Металлургия
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 114 (15)

Модернизация комбинированного редуктора вертикальной клети стана 500

Дипломный проект

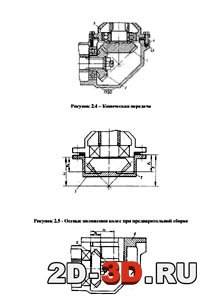

Коническая передачаПроверка прочности быстроходного валаОпределение окружной скорости

Вал верхнийКлеть шестеренная после модернизации



Скачать:

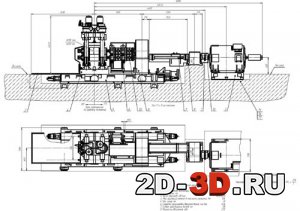

Список чертежей: общий вид клети, вал верхний, вал нижний, валок шестеренный верхний, валок шестеренный нижний, клеть шестеренная после модернизации, крышка глухая, крышка сквозная, чертеж зацепления, шестерня  основная верхняя, шестерня верхняя в сборе, шестерня дополнительная верхняя, шестерня дополнительная нижняя, шестерня нижняя в сборе, шестерня основная нижняя, спецификации.



В качестве модернизации прокатной клети предложен вариант замены ручной регулировки осевого перемещения верхнего валка на регулировочный механизм с гидроприводом.

Для выполнения вышеуказанного предложения по модернизации в спецразделе были разработаны и рассчитаны параметры исполнительного гидроцилиндра, выбрана маслостанция, станция управления, маслопроводы.

При проведении предложенной модернизации ожидается исключение  ручного труда из операций по наладке клети, в частности по регулировке положения верхнего валка в осевом направлении, повысить оперативность настройки т.е. оператор может при необходимости осуществить подстройку во время технологической паузы, а не ждать наступления очередного ремонта, что несомненно скажется на снижении доли брака по технологическим причинам.

В результате внедрения предлагаемой модернизации кроме сокращения ручного труда ожидается получить 22983,9 грн. экономии за счет снижения доли брака.

Затраты на внедрение ожидается окупить за 1,12 года, следовательно предлагаемое техническое решение является экономически целесообразным.



Техническая характеристика:

1. Диаметр валков, возможный, мм 250...280

2. Длина бочки, мм 400

3. Число оборотов, об/мин 1125...3090

.4. Max. крутящий момент в плоскости прокатки, Нм 706

5. Max. зазар, мм 30

6. Скорость регулировки верхнего валка, мм/сек 0,16

7. Осевое перемещение валков, мм 310

8. Мощность двигателя, кВт



Содержание пояснительной записки

Введение

1. Общая часть

1.1 Краткая характеристика КГГМК «Криворожсталь».

1.2 Характеристика цеха Блюминг-2. Структура цеха, применяемое оборудование и его характеристика.

2. Специальная часть

2.1 Назначение и область применения вертикальной клети конструкции  ЮУМЗ

2.2 Техническая характеристика вертикальной клети № 9 стана 500

2.3 Описание конструкции и принцип работы вертикальной клети НЗС 900/700/500

2.4 Анализ недостатков в работе комбинированного редуктора вертикальной клети

2.5 Литературно-патентный обзор

2.6 Предложения по модернизации комбинированного редуктора вертикальной клети стана 500

2.7 Описание конструкции и принцип работы вертикальной клети НЗС 900/700/500 после модернизации

2.8 Расчеты по модернизации комбинированного редуктора вертикальной  клети №9

3. Монтаж, эксплуатация и ремонт

3.1 Расчет фундамента вертикальной клети НЗС 900/700/500.

Геодезическая привязка.

3.2 Геодезическое обоснование монтажа

3.3 Способы доставки оборудования к месту монтажа

3.4 Технологическая карта монтажа комбинированного редуктора вертикальной клети стана 500

3.5 Эксплуатация комбинированного редуктора вертикальной клети стана 500

3.5.1 Условия работы вертикальной клети стана 500

3.5.2 Характер износа наиболее ответственных деталей комбинированного редуктора вертикальной клети стана 500

3.5.3 Анализ мероприятий по техническому обслуживанию комбинированного редуктора в целях поддержания его работоспособности

3.6 Ремонт машины

3.6.1 Выбор формы и метода проведения ремонтов машины

3.6.2 Разработка перспективного графика ремонтов на год

3.6.3 Описание методов восстановления наиболее часто изнашивающихся деталей в машине

3.7 Смазка машины

3.7.1 Выбор системы смазки для узлов машины

3.7.2 Расчеты основных параметров системы смазки

3.7.3 Разработка карты смазки узлов вертикальной клети стана 500

4. Электрическая часть

4.1 Выбор и описание электрической схемы управления привода вертикальной клети НЗС 900/700/500

4.2 Выбор рода тока и напряжения

4.3 Проверка пригодности выбранного двигателя на нагрев

4.4 Расчет и построение нагрузочной диаграммы двигателя

5. Организационная часть

5.1 Характеристика ремонтного хозяйства комбината «Криворожсталь»

5.2 Характеристика ремонтного хозяйства цеха Блюминг-2

5.3 Планирование ремонтов оборудования

5.4 Организация выполнения ремонтных работ

5.5 Обоснование штата и системы оплаты ремонтных рабочих участка НЗС 900/700/500

5.6 Расчет годового фонда заработной платы ремонтных рабочих участка НЗС 900/700/500

6. Экономическая часть

6.1 Расчеты экономического эффекта от применения предполагаемой конструкции комбинированного редуктора вертикальной клети стана 500

7. Охрана труда

7.1 Нормы планирования и устройство рабочих мест и зон, зданий и сооружений, бытовых и вспомогательных помещений.

7.2 Характеристика вредных и опасных факторов в цехе Блюминг – 2

7.3 Мероприятия по устранению вредных и опасных факторов.

7.4 Средства индивидуальной защиты.

7.5 Пожарная безопасность.

8. Охрана окружающей среды

8.1. Защита атмосферы от вредных выбросов.

8.2. Защита естественных водоемов от загрязнения сточными водами.

Выводы

Перечень ссылок

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 114 (15)
