Разработка конструкции эксцентрикового виброгрохота

6 282
rihhansu
4 апреля 2014
  • 100
Формат файлов: AutoCAD, dwg
Кол-во чертежей: 1
Разработка конструкции эксцентрикового виброгрохота
Контрольная работа
Список чертежей: виброгрохот, спецификации.
Грохот - это устройство или машина для механической сортировки сыпучих материалов по крупности частиц (кусков). Применяется для разделения на фракции угля, руд, щебня и т. д., а также для обезвоживания материалов (обогащенных углей, промытых руд и т. д.). Грохот - один из основных видов технологического оборудования дробильно-сортировочных заводов и обогатительных фабрик.
Эксцентриковый (гирационный) грохот состоит из сварной рамы, опирающейся на фундамент с помощью амортизаторов, короба с двумя ситами и эксцентрикового вала, вращающегося в шарикоподшипниках, корпуса которых установлены на неподвижной раме. Эксцентриковой частью вал поддерживает короб. Привод к эксцентриковому валу от электродвигателя осуществляется посредством клиноременной передачи. Короб опирается на раму через пружинные амортизаторы. При вращении эксцентрикового вала каждая точка подвижного короба с ситами описывает траекторию в виде окружности. Маховики с противовесами уравновешивают массу эксцентриковой части вала.
Эксцентриковые грохоты изготовляют с двумя ярусами сит (решет) шириной 1500…1750 мм и длиной 3750… 4500 мм. Угол наклона в зависимости от его конструкции находится в пределах 0…30”. Производительность грохотов до 300 м3/ч. Применяют грохоты для среднего и крупного грохочения с размером кусков до 400 мм.
Техническая характеристика
Производительность,м3/ч 30
Угол наклона грахота, град 35
Амплитуда виброперемещений, мм 3,1
Число ярусов сит 2
Электродвигатель 4А112М2У3
мощность, кВт 7.5
частота вращения вала, мин 1600
Наибольший размир загружаемых кусков, мм 40
Содержание пояснительной записки
Введение
1. Назначение, краткое описание устройства и работы машины

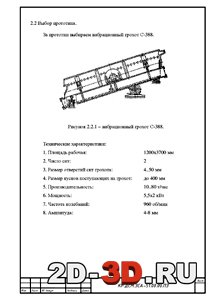

2. Анализ уровня техники в области машин заданного типа. Исследовательская часть проекта. Выбор прототипа

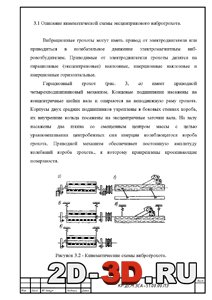

3. Описание конструкции и кинематической схемы эксцентрикового виброгрохота

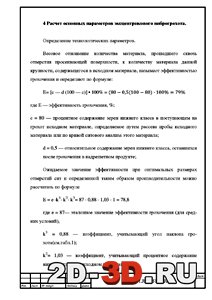

4. Расчет основных параметров эксцентрикового виброгрохота
5. Разработка мероприятий по технике безопасности при работе с эксцентриковым виброгрохотом
Заключение
Список использованной литературы
Тип проектаУчебныйКол-во листов (чертежей)
ФорматAutoCAD, dwg21 (1)
