Проектирование и расчет элементов здания из деревянных конструкций

289
alexxxandr
11 июня 2022
  • 0

Формат файлов: dwg AutoCAD, doc Word
Кол-во чертежей: 2
Категории: Чертежи проекты / Деревянные конструкции
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg AutoCAD, doc Word 42 (2)
Проектирование и расчет элементов здания из деревянных конструкций
Курсовая работа

Схема фермы, схема крыши в плане, разрез 1-1, лист 1Схема стропильной системы, схема кровли в плане, разрез 1-1 лист 2
Исходная стропильная фермаКонструктивный расчёт кровельной панели заводского изготовленияСтатический расчёт кровельного настила построечного изготовления

В данном курсовом проекте был спроектированы и рассчитаны элементы здания из деревянных конструкций. Рассмотрены два варианта: стропильная крыша и крыша с деревянной фермой. Произведены статистические и конструктивные расчёты. Определены усилия в элементах конструкций.

Задание:
Шаг ферм – 6 м;
состав совмещенной вентилируемой кровли – рулонная кровля;
верхний прямой сплошной настил;
утеплитель из минваты плотностью 100 кг/м3 толщиной 170 мм;
нижний сплошной косой настил из строганых с нижней стороны досок;
стропила с шагом 1,0 м;
класс условий эксплуатации КУЭ–2.
Район строительства – Витебск,
снеговой район – 2а,
высота над уровнем моря – 150 м.

Список чертежей:

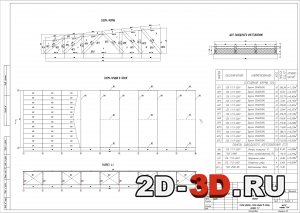

1) Схема фермы, схема крыши в плане, разрез 1-1, лист 1
2) Схема стропильной системы, схема крыши в плане, разрез 1-1, лист 2

Оглавление пояснительной записки:
1 Разработка конструктивного решения двух вариантов кровельного настила
1.1 Определение сопротивления древесины и фанеры при различных воздействиях нормативных и расчетных нагрузок
1.2 Статический расчёт кровельного настила построечного изготовления
1.3 Конструктивный расчёт кровельного настила построечного изготовления
1.4 Определение проективной поверхностной нагрузки для стропильной крыши
1.5 Статический расчет кровельной панели заводского изготовления
1.6 Конструктивный расчет кровельной панели заводского изготовления
1.7 Определение проективной поверхностной нагрузки для ферменной крыши
2 Разработка конструктивного решения крыши с деревянной фермой
2.1 Исходные данные для проектирования
2.2 Расчет длин стержней стропильной фермы
2.3 Расчет и конструирование стропильной деревянной фермы
2.3.1 Определение узловых нагрузок на ферму при проективной поверхностной нагрузке
2.3.2 Определение продольных усилий в стержнях фермы аналитически или графоаналитически
2.3.3 Расчет верхнего пояса
2.3.4 Расчет нижнего пояса
2.3.5 Расчет раскоса
2.3.6 Расчет стоек
2.4 Разработка схем связей покрытия
2.5 Выбор защитных покрытий элементов деревянных и металлических конструкций
3. Разработка конструктивного решения стропильной крыши
3.1 Исходные данные на проектирование
3.2 Расчет элементов стропильной системы
3.2.1 Определение усилий в элементах стропильной системы и определение расчетных сечений
3.2.2 Расчет наклонных стропил
3.2.3 Расчет конькового прогона
3.2.4 Расчет центральной или промежуточной стойки
3.2.5 Расчет подкоса
3.2.6 Подбор сечения мауэрлата и стержня
3.3 Разработка схем связей покрытия
3.4 Выбор защитных покрытий элементов деревянных конструкций
Список литературы

42 листа пояснительной записки, 13 рисунков, 13 таблиц, 6 источников, 2 чертежа на 2 листах формата А2


Подбор разряженного настилаРазработка конструктивного решения двух вариантов кровельного настилаСтатистический расчёт кровельной панели заводского изготовления



Отрывок текста пояснительной записки:

Если в деревянных элементах крыши применяется древесина естественной или повышенной влажности — это приводит к появлению в бревнах, брусьях и досках продольных трещин от неравномерного высыхания древесины, вызывает коробление пиломатериалов и способствует образованию гнили.
Продольные трещины в стропильных ногах часто совпадают с отверстиями для нагелей и местами забивки гвоздей в стыковых соединениях элементов, с площадками скалывания во врубках. Это приводит к значительным деформациям стыков и, иногда, к полному разрушению стропил. Поэтому использование древесины естественной и повышенной влажности для изготовления стропил недопустимо.
Для защиты от набухания (коробления, растрескивания и т.п.) практикуется пропитка древесины гидрофобными веществами или покрытие водостойкими лаками и красками. В качестве гидрофобных веществ известны минеральные и растительные масла, неполярные органические соединения и полимеры.

БелГУТ
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg AutoCAD, doc Word 42 (2)
