Расчет и конструирование элементов деревянного каркасного здания

864
Валерия Артемьева
17 декабря 2022
  • 0

Формат файлов: pln ArchiCAD, doc Word, pdf
Кол-во 3D моделей: 1
Кол-во чертежей: 4
Категории: Деревянные конструкции / ArhiCAD
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат pln ArchiCAD, doc Word, pdf 36 (4)
Расчет и конструирование элементов деревянного каркасного здания
3D модель (информационная модель) в ArchiCAD и расчетно-пояснительная записка
Курсовой проект

Схема расположения основных элементов каркасаРазрез 1-1, Разрез 2-2, Спецификация элементов каркаса

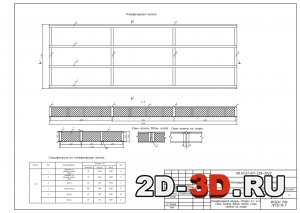

Клеефанерная панель, Разрез 1-1, 2-2, Стык панель

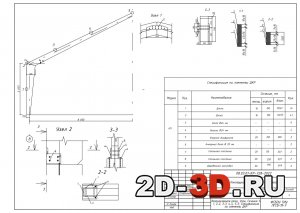

Ломаноклееная рама, Узлы, Сечения, Спецификация на элементы ДКР
Исходные данные

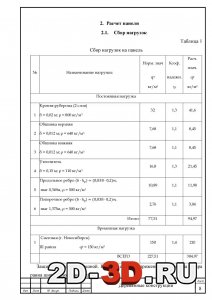

Теплотехнический расчетСбор нагрузок

Исходные данные
Схема основной несущей конструкции здания (трехшарнирная рама) показана на эскизе задании.
Место строительства: город Новосибирск
Тепловой режим здания: отапливаемое здание
Размер пролета: L = 16 м
Высота: H = 7,8 м
Шаг основных конструкций: B = 4 м

По теплотехническому расчету для г. Новосибирск определена толщина утеплителя.
Сконструированная панель - трехслойная клеефанерная панель покрытия коробчатой формы. Каркас панели – древесина (сосна II сорта); обшивка – плоские листы фанера ФСФ сорта В/ВВ.
В работе проведен сбор нагрузок, проведены расчеты прочности и проверки панелей и трехшарнирной рамы, в том числе конькового и опорного узлов.

Список чертежей:
1. Схема расположения основных элементов каркаса.
2. Разрез 1-1, Разрез 2-2, Спецификация элементов каркаса.
3. Клеефанерная панель, Разрез 1-1, 2-2, Стык панель вдоль ската, Стык панели на опоре.
4. Ломаноклееная рама, Узлы, Сечения 1-1, 2-2, 3-3, 4-4, 5-5, Спецификация на элементы ДКР.

Содержание расчетно-пояснительной записки (36 страниц):
1.         Исходные данные
1.1.      Теплотехнический расчет
1.2.      Конструирование панели
1.3.      Расчет верхней обшивки панели на местный изгиб. Определение количества продольных ребер
2.         Расчет панели
2.1.      Сбор нагрузок
2.2. Определение внутренних усилий
2.3.      Определение приведенных геометрических характеристик
2.4.      Проверка нижней обшивки на растяжение при изгибе
2.5.      Проверка верхней обшивки на сжатие и устойчивость при изгибе
2.6.      Проверка клеевых соединений фанеры на скалывание
2.7.      Проверка ребер на скалывание
2.8.      Проверка прогиба панели
2.9.      Конструкция стыков панели
3.         Расчет трехшарнирной рамы
3.1. Сбор нагрузок
3.2.      Ветровая нагрузка
3.3.      Снеговая нагрузка
3.4.      Геометрические размеры рамы
3.5.      Определение усилий в расчетных сечениях рамы
3.6.      Проверка сечений рамы
3.7.      Проверка устойчивости плоской формы деформирования
3.8.      Расчет конькового узла
3.9.      Расчет опорного узла
СПИСОК ЛИТЕРАТУРЫ

Определение приведенных геометрических характеристикЭпюры моментовРасчет конькового узла
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат pln ArchiCAD, doc Word, pdf 36 (4)
