Чертежи беседки в AutoCAD

846

mfoley

14 октября 2025

Формат файлов: .dwg AutoCAD
Кол-во чертежей: 5
Теги: Беседка
Категории: Чертежи проекты / Деревянные конструкции

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.dwg AutoCAD	(5)

Чертежи беседки в AutoCAD
Рабочий проект с чертежами в редактируемом формате .dwg AutoCAD

В проекте были выполнены рабочие чертежи беседки в редактируемом формате AutoCAD. Все чертежи легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

1. Данный проект разработан на основе протокола оперативного совещания по строительству ПОГЗ "Ермоловка" от 11.07.2006 г.
2. За условную отметку 0,000 м принят уровень чистого пола, что соответствует абсолютной отметке 99,60 м.
3. Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории РФ, на 1.08.06.
4. В проекте приняты следующие объемно-планировочные решения:
а) Фундамент - монолитная железобетонная плита;
б) Колонны - металлические из профильных квадратных труб;
в) Покрытие - металлические арочные конструкции из элементов коробчатого сечения;
г) Кровля - сотовый поликарбонат голубого цвета;
д) Ограждения - сотовый поликарбонат бирюзового цвета на металлическом каркасе из элементов коробчатого сечения;
д) Полы - керамогранит зеленого цвета.

Список чертежей:
1. Общие данные
2. План фундаментов, разрез 1-1, закладная деталь 3Д-1 и 3Д-2
3. План на отм. 0,000 м, схема расположения элементов покрытия
4. Фасад 1-2, разрез 2-2

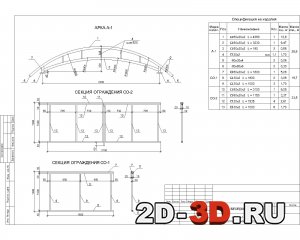

5. Арка А-1, секции ограждения СО-1, СО-2

Скачать 240 Kb:
Для скачивания материала Вам необходимо перейти в VIP группу
