Проектирование стропил, прогона и стойки для скатной крыши. Вариант 08.

341

Даниил Костенов

17 июня 2026

Формат файлов: .docx Word, .dwg AutoCAD
Кол-во чертежей: 2
Теги: Кровля Проектирование и расчёт стропил План стропил
Категории: Чертежи проекты / Деревянные конструкции

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.docx Word, .dwg AutoCAD	12 (2)

Курсовой проект
по дисциплине «Конструкции из дерева и пластмасс»
на тему: «Проектирование стропил, прогона и стойки для скатной крыши»

В данном курсовом проекте произведена компоновка и расчет стропильной конструкции. В проекте были выполнены расчетно-пояснительная записка в Word и чертежи в редактируемом формате AutoCAD. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.
Выполнен расчет стропил, прогонов и сопутствующих элементов.
Расчет и конструирование всех металлических конструкций выполнен в соответствии с действующими СН и СП РК.

Исходные данные:
Запроектировать элементы двухскатной не утепленной крыши, с несущей конструкцией из наклонных деревянных стропил, опирающихся на мауэрлаты и коньковый прогон (разрезной, с опорой на стойки) с учетом следующих исходных данных 8 варианта:
пролет стропил 3,7 м
шаг стропил 0,8 м
шаг стоек 2,5 м
высота стоек 2,5 м
угол наклона ската 22 градуса
материал кровли – волнистые а/ц листы среднего профиля
снеговой район - II
Материал конструкций - пиломатериалы из сосны, 2 сорта, влажностью не более 20%.
Режим эксплуатации нормальный.

Графическая часть выполнена на двух листах формата А4.
Список чертежей:

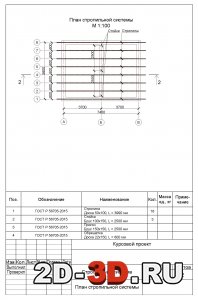

1. План стропильной системы
2. Разрез 1-1, узел 1

Содержание расчетно-пояснительной записки:
1. Исходные данные
2. Компоновка элементов крыши и сбор нагрузок
3. Определение усилий в элементах крыши
4. Определение сечений стропил
5. Определение сечения прогона
6. Определение сечения стойки
Список литературы

Скачать проект 1,6 Mb:
Для скачивания материала Вам необходимо перейти в VIP группу
