Редуктор цилиндрический двухступенчатый

22 272
Max
12 марта 2010
  • 100

Теги: Двухступенчатый цилиндрический

Редуктор цилиндрический двухступенчатый

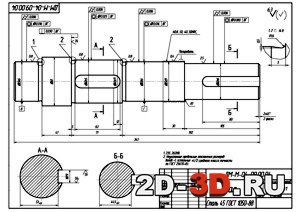

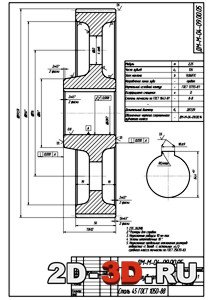

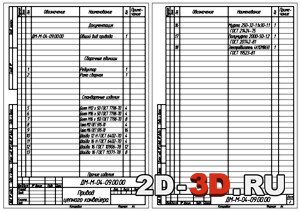

 Список чертежей: редуктор, спецификация редуктора, вал, колесо зубчатое, привод цепного конвейера в который входит редуктор, план рамы, спецификация привода.


 Техническая  характеристика:

1. Передаточное число редуктора u =20.
2. Вращающий момент на тихоходном валу Т =712 Н*м.
3. Частота вращения быстроходного вала n =950 об/мин.

 Чертежи в Компас и Autocad.

 Формат файлов cdw и dwg
