Проектирование электромеханического привода

7 172
rihhansu
7 апреля 2016
  • 100

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 6
Теги: Двухступенчатый цилиндрический
Категории: Чертежи проекты / Редукторы и приводы, детали машин
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 38 (6)
Проектирование электромеханического привода
Курсовой проект

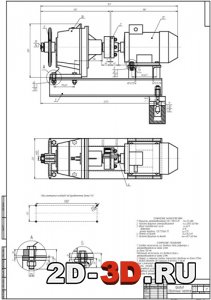

Привод (сборочный чертеж)Рама сварная (сборочный чертеж)

Привод (сборочный чертеж)Полумуфта редуктора

Муфта (сборочный чертеж)Звездочка

Кинематическая схема приводаРасчет цепной передачиРасчет крепления редуктора к раме



Список чертежей: привод (сборочный чертеж), рама сварная (сборочный чертеж), полумуфта редуктора, муфта (сборочный чертеж), звездочка.

Для расчета использовался привод с электродвигателем АИР100L2 с частотой вращения 3000 об/мин, редуктором 1Ц2С-80 с передаточным числом 16, цепной передачей с передаточным числом 2,55, так как привод с этими параметрами получаются оптимальными по цене и массо-габаритным параметрам.
Выбираем для использования стандартную однорядную цепь ПР-25,4-6000.
Ставим между двигателем и редуктором упругую втулочно-пальцевую муфту с наружным диаметром D=120 мм и допустимым моментом Т=125 Нм.
Для изготовления рамы выбираем швеллер 10П, тип рамы сварной, применяемой для мелкосерийного производства. Швеллера, как правило, располагают полками наружу.
Для крепления рамы к полу цеха применены фундаментные болты в количестве 4 штук.
В выбранном редукторе стоят болты с d=14 мм.

 Техническая характеристика:
1. Электродвигатель АИР112МА6 ГОСТ Р 51689-2000
2. Мощность электродвигателя Рэд.=5,5 кВт
3. Частота вращения электродвигателя nэ.д.=2850 об/мин
4. Общее передаточное число uо=40,9
5. Передаточное число ременной передачи = 2,8
6. Передаточное число привода = 83,04
7. Передаточное число редуктора u=16
8. Муфта зубчатая ГОСТ Р 50895-96.
9. Крутящий момент на выходном валу Т = 300Нм.
10. Цепная передача  ГОСТ13568-75 uц=2,55
11. Момент на выходе Твых=562 кН
12. Частота вращения на выходе nвых.=69,7 об/мин
13. КПД привода = 0,89
14. Кожух ременной передачи условно не показан
15. Ремень У0 1400 ТУ38-40534-75
16. Редуктор 1ЦУ-100 ГОСТ15150-69

 Технические характеристики муфты:
1. Номинальный крутящий момент, Н.м 125
2. Частота вращения, об/мин, не более 3800
3. Допускаемые смещения валов
 - радиальное, мм, не более 0,3
- угловое, не более 1°

 Содержание пояснительной записки
Техническое задание
Введение
1. Кинематический расчет
2. Расчет цепной передачи
3. Подбор и расчет муфты
4. Конструирование рамы привода
5. Расчет крепления редуктора к раме
6. Расчет шпонок
7. Список использованных источников
Приложение
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, doc 38 (6)
