Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Кол-во чертежей: 7
Категории: Редукторы и приводы, детали машин / Технология машиностроения. Изготовление и восстано
| Тип проекта |
Учебный |
Кол-во листов (чертежей) |
| Формат |
Компас-3D, AutoCAD, cdw, dwg |
56 (7) |

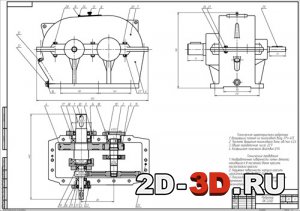

Редуктор ПК-2202
Курсовой
проект
Список чертежей: сверло

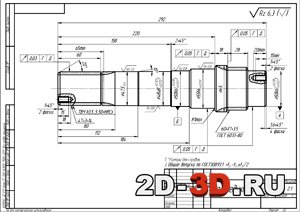

цилиндрическое, резец, заготовка вала, вал редуктора, карты технологического
процесса и эскизов, редуктор пк-2202, восстановление валов.
В ходе выполнения курсового проекта
было рассчитано и обосновано применение новой заготовки получаемой методом
поковки. В связи с изменением заготовки был изменен технологический процесс,
вследствие чего сократилось время на обработку детали с 345 минут до 267 минут.
Благодаря тому что был изменен вид
заготовки на более экономически выгодный и сократилось время изготовления
детали, удалось снизить себестоимость получения детали, что благоприятно
скажется на всем процессе производства и позволит экономить производственные
мощности продляя тем самым ресурс оборудования.
Так же были рассчитаны режимы
резания для каждой операции и каждого перехода. Режимы резания являются
современными и производительными что так же позволяет снизить себестоимость
изготовления детали.
В ходе расчетов были
усовершенствованы режимы резания, была увеличена скорость резания до значения
116 и 127 м/мин, что позволило так же сократить процесс обработки детали.
Вследствие изменения заготовки были
изменены припуски на обработку которые после проведения расчетов составили
всего 0,9 мм что значительно снизило время, а так же количество материала
идущего в отход.
Содержание
пояснительной записки
Введение
1.1 Характеристика детали
1.2 Физико-механические свойства и
химический состав материала детали
1.3 Анализ технологичности
конструкции детали
1.4 Определение типа производства
1.5 Выбор варианта заготовки и ее
технико-экономическое обоснование
1.6 Анализ базового технологического
процесса
1.7 Выбор технологических баз
1.8 Выбор технологического
оборудования, приспособлений, регулирующего и измерительного инструмента
2 Расчет припусков на механическую
обработку
3 Расчет режимов резания
4
Техническое нормирование
5 Восстановление детали
Заключение
Приложение А
Список использованных источников
