Привод ленточного конвейера с коническо-цилиндрическим редуктором

6 589
Max
7 ноября 2013
  • 40

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Теги: Коническо-цилиндрический

 Привод ленточного конвейера

 Курсовой проект

Рама

Колесо цилиндрическое Чертёж коническо-цилиндрического редуктора

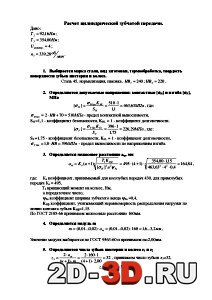

Выбор и расчет шпонок на смятие Предварительный расчет валов редуктора Расчет цилиндрической зубчатой передачи




Список чертежей: общий вид привода, быстроходный вал, вал, колесо цилиндрическое, колесо цилиндрическое (детали), компановка – фрагмент, редуктор коническо – цилиндрический, промежуточный вал, рама, схема, спецификация, спецификация 1, тихоходный вал, эпюра промежуточный вал.

Не хватает чертежа шпонки.

Привод ленточного конвейера состоит из:

1) электродвигателя (4А112МВ6) мощностью P=4КВт, частотой вращения вала n=950 об/мин;

2) Упругой втулочно-пальцевой муфтой 28*32*100*88

3) двухступенчатого коническо-цилиндрического редуктора, с полным передаточным числом z=11,2, передаточным числом конической передачи z1=2,8, передаточным числом цилиндрической передачи z2=4, вращающим моментом на выходном валу М=354 Нм;

4) Цепной муфты 68*70*170*124.

Содержание пояснительной записки

1. Выбор двигателя. Кинематический и силовой расчёт привода

2. Расчёт цилиндрической зубчатой передачи

3. Расчёт конической зубчатой передачи

4. Предварительный расчёт валов редуктора

5. Расчёт долговечности подшипников

6. Выбор и расчёт шпонок

7. Выбор муфт

8. Уточнение размеров редуктора и передач

9. Библиографический список

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас-3D, AutoCAD, cdw, dwg 14 (14)
