Бульдозер ДЗ-60ХЛ

8 115
rihhansu
21 мая 2014
  • 100

Формат файлов: AutoCAD, dwg
Кол-во чертежей: 5
Категории: Бульдозеры / Тракторы
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg 20 (5)
Бульдозер ДЗ-60ХЛ
Курсовой проект

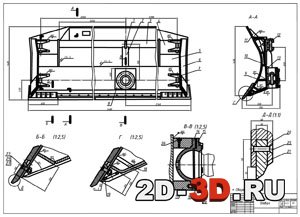

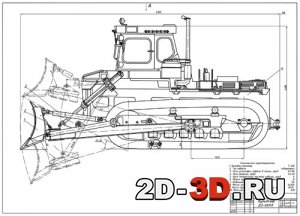

Список чертежей: общий вид, общий вид (сверху), отвал, серьга, зубчатое колесо.

В процессе выполнения курсовой работы были изучены возможные конструкции бульдозеров, а также классификация бульдозеров по различным признакам и параметрам.
Также в данной работе была разработана техническая документация  на бульдозер. В неё входит 21 лист пояснительной записки, два чертежа общего вида выполненный на формате  А1, чертеж узла А1 и 2 листа деталировки выполненные на формате А3. Так же была составлена спецификация к сборочным чертежам.

Техническая характеристика
1. Базовый трактор Т-330
2. Тип отвала поворотный
3. Угол установки отвала в плане, град 63-90
4. Угол резания, град  45-65
5. Угол поперечного наклона отвала, град 6
6. Объем грунта, перемещаемого отвалом, м 8
7. Давление на грунт, кПа 59
8. Масса эксплуатационная, кг 44690
9. Масса бульдозерного оборудования, кг 8420
10. Максимальное тяговое усилие, кН 670

Содержание пояснительной записки
Введение
1. Классификация и область применения бульдозеров
2. Рабочий процесс бульдозера
3. Устройство и принцип действия бульдозера
4. Устройство отвала  бульдозера
5. Подбор материалов для изготовления деталей
6. Заключение
Список литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg 20 (5)
