Бульдозер с поворотным отвалом на базе трактора Т4А

1 133
Zvernew
10 марта 2021
  • 0

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, docx
Кол-во чертежей: 3
Категории: Бульдозеры / Строительная техника машины
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, docx 32 (3)
Бульдозер с поворотным отвалом на базе трактора Т4А
Курсовой проект
Бульдозер с поворотным отвалом (сборочный чертеж)

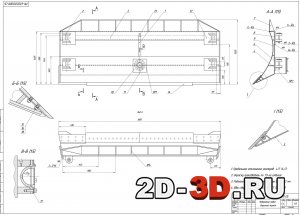

Поворотный отвал (сборочный чертеж)Рабочее оборудование (сборочный чертеж)

Список чертежей:
1. Бульдозер с поворотным отвалом (сборочный чертеж)
2. Поворотный отвал (сборочный чертеж)
3. Рабочее оборудование (сборочный чертеж)
4. Спецификации

В курсовом проекте выполнен расчет параметров отвала, тяговый расчет бульдозера, на прямом участке, и на подъеме, определены нагрузки бульдозерного оборудования и выполнена проверка на прочность элементов рабочего оборудования.
В ходе выполнения курсового проекта спроектирован бульдозер с поворотным отвалом на основе базовой машины – трактор Т-4А.
Данный бульдозер предназначен для разработки грунтов I-II категории, к которым относят: суглинок без включений, мелкий и средний гравий, мягкая влажная или разрыхлённая глина.
 Бульдозер может работать на горизонтальной площадке и на подъёме с углом 16º.
Рабочее оборудование бульдозера спроектировано с учётом следующих требований:
  • Максимальная глубина резания грунта – 220 мм;
  • Высота подъёма отвала – 1000 мм;
  • Привод управления рабочим оборудованием – гидравлический.
Произведён тяговый и прочностной расчёт элементов бульдозера, а также статический расчёт бульдозера.
Выбраны гидроцилиндры и определена производительность бульдозера.

Техническая характеристика
  • Базовая машина - Т-4А
  • Категория грунта - 1, 2
  • Максимальная глубина резания - 180 мм
  • Привод управления рабочим оборудованием – гидравлический
  • Высота подъема отвала - 700 мм

Содержание пояснительной записки
Введение
1. Устройство и назначение  бульдозера
2. Определение геометрических параметров отвала и построение его профиля
3. Тяговый  расчёт
4. Прочностной расчет  элементов  рабочего оборудования
5. Выбор  гидроцилиндра
6. Статический расчет бульдозера
7. Производительность  бульдозера
Заключение
Литература
Приложение  А

Спецификация бульдозераТяговой расчет бульдозераТолкающая рама бульдозера с поворотным отвалом

Схема сил, действующих на отвалЭпюры продольных и поперечных сил
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAD, Word, cdw, dwg, docx 32 (3)
