Бульдозер Б-10М

2 415
Max
28 мая 2020
  • 0

Формат файлов: Word, КОМПАС-3D, cdw, doc
Кол-во чертежей: 11
Теги: Дипломный проект
Категории: Чертежи проекты / Бульдозеры
Тип проекта Дипломный проект Кол-во листов (чертежей)
Формат Word, КОМПАС-3D, cdw, doc 92 (11)
Модернизация рабочего оборудования бульдозера Б10М
Дипломный проект

Модернизированный бульдозер Б10М

Список чертежей дипломного проекта:
  1. Модернизированный бульдозер Б10М
  2. Рабочее оборудование
  3. Технологическая карта на проведение ТО-1  модернизированного бульдозера
  4. Технологическая нормаль на реконструкцию каналов мелиоративной сети "им. Дзержинского"
  5. Гидравлическая схема модернизируемого  бульдозера
  6. Крышка подшипника
  7. Зуб
  8. Палец
  9. Нож отвала
  10. Технико-экономические показатели применения модернизированного  бульдозера
  11. Карта смазывания модернизированного бульдозера Б-10М

Технические характеристики бульдозера Б-10М
  1. Двигатель Д-180
  2. Мощность двигателя 132 кВт
  3. Масса бульдозера 19,14 т
  4. Масса рабочего оборудования 3,19 т
  5. Продолжительность рабочего цикла 130,82 с
  6. Номинальное давление гидросистемы 18 МПа
  7. Производительность 97,7 м3/час
  8. Номинальное тяговое усилие 128,76 кН

Параметры модернизируемого рабочего оборудования
  1. Масса бульдозерного оборудования 3190 кг
  2. Высота отвала, H0 1900 мм
  3. Ширина отвала, B 3080 мм
  4. Угол резания, 55 град
  5. Угол опрокидывания отвала,  70  град
  6. Угол установки козырька,   85  град
  7. Задний угол,  35  град
  8. Угол заострения ножа,  20  град
  9. Высота козырька, Hк  475 мм
  10. Длинна зуба, L 1185 мм
  11. Высота зуба, b 75 мм
  12. Ширина зуба, a 70 мм
  13. Угол вершины зуба, 40 град

В дипломном проекте для повышения надёжности и производительности предлагается модернизировать бульдозер Б10М путём применения нового рабочего оборудования. Произведенный обзор конструкций в проекте позволил выбрать оптимальные параметры рабочего оборудования бульдозера. Рассчитан привод ударных зубьев. Произведены тяговые расчеты включающие определение сопротивлений копанию грунта, сопротивлений перемещению призмы волочения, общее сопротивление бульдозера. Рассчитаны усилия возникающие при копании грунта модернизированным рабочим органом бульдозера.

С учетом установки на отвале ударных зубьев, произведен расчет и выбор гидравлического оборудования.  Разработана технологическая карта на реконструкции открытой осушитель-ной сети на объекте « им. Дзержинского » Сенненского района Витебской области, которая обеспечивает минимально возможные затраты ресурсов. Разработана технологическая карта на проведение ТО-1 модернизируемого бульдозера. Рассмотрены вопросы энергосбережения при разработке мерзлых и прочных грунтов. Рассмотрены вопросы охраны труда, а также разработана инструкция по охране труда для машиниста бульдозера.

Расчет экономической эффективности конструкторской разработки показал: что применение модернизированного бульдозера Б10М позволит уменьшить себестоимость единицы продукции на 6,9 %. При этом производительность увеличится на 13 %, а энергоемкость снизится на 9 %. Балансовая стоимость модернизируемого бульдозера увеличится на 2,9 % по сравнению с базовой моделью бульдозера Б10М. Годовой экономический эффект от применения модернизируемого бульдозера  составит 95,6 млн. руб.

Содержание работы
ВВЕДЕНИЕ
1 ОБЗОР И АНАЛИЗ КОНСТРУКЦИЙ РАБОЧИХ ОРГАНОВ  БУЛЬДОЗЕРОВ
2 ОПИСАНИЕ ПРИНЯТОЙ КОНСТРУКЦИИ
3 ВЫБОР И ОБОСНОВАНИЕ ОCОСНОВНЫХ ПАРАМЕТРОВ РАБОЧЕГО ОБОРУДОВАНИЯ
4 РАСЧЕТ УСИЛИЙ, ВОЗНИКАЮЩИХ ПРИ КОПАНИИ ГРУНТА БУЛЬДОЗЕРОМ
4.1 Общая схема сил, действующих на бульдозер
4.2 Определение реакции в упряжном шарнире
4.3 Определение усилия в гидроцилиндре для подъёма отвала
4.4 Определение диаметра поршня гидроцилиндра подъема отвала
4.5 Определение усилия наклона отвала. Выбор гидроцилиндра
5 ТЯГОВЫЙ РАСЧЕТ БУЛЬДОЗЕРА
5.1 Определение сопротивления копанию грунта
5.2 Определение сопротивления перемещению бульдозера
5.3 Определение сопротивления перемещению призмы волоче-ния
5.4 Определение сопротивления перемещения грунта вверх по отвалу
5.5 Определение общего сопротивления
5.6 Определение сопротивления грунта рыхлению
5.7 Определение общего сопротивления при использовании ударных зубьев
6 РАСЧЕТ ПРОИЗВОДИТЕЛЬНОСТИ БУЛЬДОЗЕРА
6.1 Расчёт скоростей бульдозера при выполнении технологических операций
6.2 Расчёт пути при выполнении технологических операций
6.3 Определение времени цикла
7 РАСЧЕТ ЭЛЕМЕНТОВ ГИДРОСИСТЕМЫ
7.1 Выбор насоса гидросистемы
7.2 Выбор трубопроводов
7.3 Выбор гидрораспределителя
8 РАСЧЕТ ЭЛЕМЕНТОВ ПРИВОДА РАБОЧЕГО ОРГАНА
8.1 Подбор редуктора
8.2 Выбор гидромотора
8.3 Определение усилия в гидроцилиндре управления зубьями отвала. Выбор гидроцилиндра
8.4 Выбор насоса гидросистемы привода рабочего органа
8.5 Выбор трубопроводов
8.6 Выбор гидрораспределителя
9 РАСЧЕТ ДЕТАЛЕЙ НА ПРОЧНОСТЬ
9.1 Расчет приводного вала
9.1.1 Ориентировочный расчет вала
9.1.2 Проектный расчет вала
9.1.3 Проверочный  расчет вала
9.2 Расчет шпоночного соединения
9.3 Расчет кулачков
9.4 Расчет ударного зуба
9.5 Прочностной расчёт ножа отвала
9.6 Расчет глухой крышки подшипника
9.1 Расчёт на прочность пальца крепления отвала
10. ТЕХНОЛОГИЧЕСКАЯ КАРТА НА ПРОВЕДЕНИЕ ТО-1 МОДЕРНИЗИРОВАННОГО БУЛЬДОЗЕРА
11 ОБОСНОВАНИЕ ТЕХНОЛОГИЧЕСКОЙ КАРТЫ НА ПРОИЗВОДСТВО РАБОТ C ПРИМЕНЕНИЕМ МОДЕРНИЗИРУЕМОЙ МАШИНЫ
11.1 Состав рабочих операций
11.2 Варианты машин для выполнения запланированных рабочих операций
11.4 Расчёт технико-экономических показателей принятой технологии реконструкции
12 ЭНЕРГОСБЕРЕЖЕНИЕ
12.1 Общие положения
12.2 Энергосбережение при эксплуатации мелиоративной и строительной техники
12.3 Анализ состояния энергосбережения в УП «Сенненкое ПМС»
12.4 Расчет показателей ресурсо- и энергосбережения при разработке мерзлых и прочных грунтов
13 ОХРАНА ТРУДА
13.1 Анализ охраны труда в УП «Сенненское ПМС»
13.2 Разработка мероприятий по созданию здоровых и безопасных условий труда в УП «Сенненское ПМС»
13.3 Разработка инструкции по охране труда при работе на проектируемой машине
14 РАСЧЕТ ТЕХНИКО-ЭКОНОМИЧЕСКИХ ПОКАЗАТЕЛЕЙ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


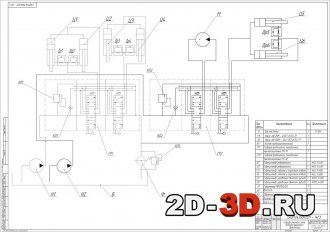

Гидравлическая схема Карта смазывания
