12-ти этажное панельное жилое здание в г. Самара. Вариант 1

919
beryulyov2017
3 октября 2023
  • 0

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 10
Теги: 12 этажей МГСУ
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .dwg AutoCAD, .docx Word 16 (10)
12-ти этажное панельное жилое здание в г. Самара
Курсовой проект по дисциплине «Архитектурно-строительное проектирование зданий и сооружений». Тема: «Многоэтажное жилое здание (Вариант 1)»
Чертежи и расчёты

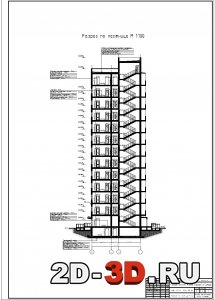

Фасад Разрез по лестнице

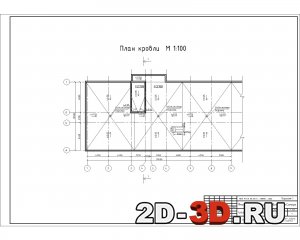

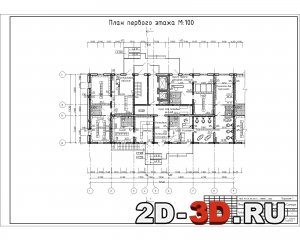

План 1-го этажаПлан кровли
План покрытияПлан фундамента
Конструктивные решенияКонструктивные решения, 2Функциональная схема этажа

Запроектированное здание является многосекционным зданием квартирного типа I-ой категории этажности (12 этажей), предназначенным для проживания семей различного состава.
Основной задачей курсового проекта являлось:
 - закрепление теоретических знаний об объемно-планировочных и конструктивных решениях многоэтажных жилых зданий и их отдельных конструктивных элементах
- изучение методики проектирования, а также требований действующих нормативных документов к устройству многоэтажных жилых зданий;
- ознакомление с современными техническими решениями, материалами и технологиями, используемыми при устройстве зданий подобного типа;
- приобретение практических навыков разработки архитектурно-строительной документации на многоэтажные жилые здания.

Проектируемое здание сблокировано в осях 1-9 А-Г и имеет габариты по осям 13.5х28.5 м. Здание запроектировано 12-ти этажным с техническим этажом и подвалом. Высота первого и типового этажа принята 3.3 м, подвального этажа – 2,7 м, а общая высота здания составляет 46.8 м.
Здание имеет 7 входов: 4 – в арендуемые помещение, 2 – в жилую часть (со стороны консьержа и со стороны лифта), 1 – в подвал.
На первом этаже располагаются 4 арендуемых помещения с встроенными тамбуром, санузлом и складом (только в трех). Также в жилой части предусмотрено помещение для консьержа с встроенным санузлом, тамбур. Жилая часть изолирована от арендуемой.
Также для удобства перемещения маломобильных групп населения предусмотрены в входной группе по два пандуса с каждой стороны здания.
На типовом этаже располагаются одна 2-комнатная квартира площадью 56,72 м2 и три 3-комнатные квартиры площадью 85.18 м2, 54.94 м2 и 91.39 м2. Для эвакуации в проекте предусмотрена незадымляемая лестница, выход на которую осуществляется непосредственно через незадымляемый балкон. Также в здании запроектировано два лифта (пассажирский грузоподъемностью 650 кг и грузовой – 1000 кг).
Каждая квартира имеет спальню, санузел, кухню, гостиную (в трех квартирах кухня и гостиная объединены).
На подвальном этаже здания располагается одно общее помещение.
На техническом этаже здания также располагается одно общее помещение.

Список чертежей:
1. Фасад;
2. Разрез по лестнице;
3. План типового этажа;
4. План перекрытий;
5. План кровли;
6. План 1-го этажа;
7. План фундамента;
8. Разрез по стене;
9. План покрытия;
10. Конструктивные узлы здания.

Содержание расчетно-пояснительной записки:
Введение
1. Ведомость рабочих чертежей
2. Исходные данные для проектирования
3. Объемно-планировочное решение здания.
4. Конструктивное решение
5. Теплотехнический расчет
Теплотехнический расчет наружной стены

Теплотехнический расчетТеплотехнический расчет, 2Теплотехнический расчет, 3
