9-ти этажное 27 квартирное здание
 Курсовой проект.

Описание оконПокрытияТеплотехнический расчет



Девятиэтажное 27 квартирное здание предназначено для по квартирного проживания семей. На каждом этаже находятся три благоустроенные квартиры: две трёх ком­натные, и одна одно комнатная. В квартирах имеются общая комната, спальни, лоджии, раздельный и совмещенный санузел. Проектируемое здание в плане представляет собой прямоугольник со сторонами: длина – 21 м, ширина - 15 м. Высота этажа 2.8 м. В здании имеется технический этаж. Эвакуация из здания производится через лестничную клетку, двери. Связь между этажами осуществляется при помощи лестничных клеток и лифта Q=500 кг. Здание оборудовано мусоропроводом (диаметр 0.4м). В проектируемом здании предусмотрены квартиры 1,3-комнатные, они предназначены для малочисленных семей, состоящих из 2,3-человек.

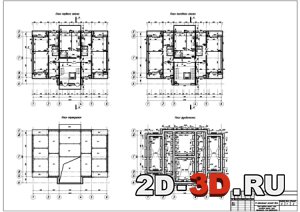

В курсовом проекте 2 листа с чертежами на них изображено: фасад, разрез, план кровли и покрытия, узлы, план первого этажа, план типового этажа, план перекрытия, план фундамента.

Содержание:
Введение
1.Генеральный план
1.1.Технико-экономические показатели генерального плана
2.Функциональное назначение здания
3.Объемно-планировочное решение
4.Конструктивное решение
4.1Фундаменты
4.2.Стены
4.2.1.Теплотехнический расчет стены
4.3.Перекрытия
4.4.Покрытия
4.4.1.Теплотехнический расчет перекрытия
4.5.Кровля
4.6.Окна
4.7.Двери
4.8.Балкон и лоджии
4.9.Перегородки
4.10.Лестницы
4.10.1.Расчёт и графическая разбивка лестницы
4.11.Полы
5.Наружная и внутренняя отделка
6.Инженерно-техническое оборудование
6.1.Мусоропровод
6.2.Лифт
6.3.Водосток
6.4.Вентиляция
6.5.Отопление
6.6.Водоснабжение
6.7.Элетроснабжение
7.Технико-экономические показатели здания
8.Мероприятия по технике безопасности и противопожарной технике при производстве СМР
9.Охрана труда
10.Охрана окружающей среды.
11.Список используемой литературы.

Чертежи выполнены в AutoCad.
