Девятиэтажное жилое здание

Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 6
Теги: 9 этажей
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	AutoCAD, Word, dwg, docx	6 (6)

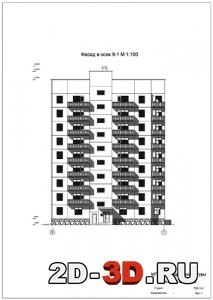

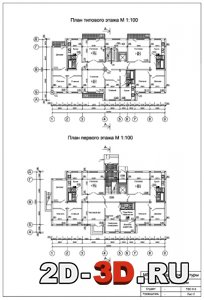

 Список чертежей: фасад в осях 9-1, план типового этажа, план первого этажа, план фундамента, план перекрытий, план кровли (рулонная), план плит покрытия, разрез А-А, разрез по стене, узлы.

Запроектирован 9-ти этажный односекционный жилой дом по типовому проекту панельных конструкций на 26 квартиры. В том числе:
2-х комнатных – 8
3-х комнатных– 9
4-х комнатных – 9
Здание имеет: лестничную клетку с выходом на улицу, 1  лифт грузоподъемностью 630 кг, один мусоропровод (d=400 мм).

Здание в плане имеет габариты 22,5 на 12 м. Высота здания 29,475 м.

Квартиры запроектированы в соответствии с требованиями СНиП. Предусмотрен единый планировочный принцип зонирования и комфортности – жилая/общая площадь квартиры составляет:
двухкомнатной 29,3 м.кв./50,1 м.кв.
трёхкомнатной 39,5м.кв./64,4 м.кв.
четырехкомнатной 48,1 м.кв./76,9 м.кв.

Высота подвала 2,5 м, чердака  1,5 м, высота типового этажа – 2,8 м от пола до пола.

Выполняется из железобетонных панелей в стеновой конструктивной системе. В проекте принята перекрёстно-стеновая конструктивная схема.

Принимаем для внутренних стен следующие толщины:
- для стен, выходящих в подъезд – 180мм
- для межквартирных – 180мм
- для межкомнатных – 180мм
- для перегородок – 100мм
Толщина внешних стен – 280мм

Под зданием запроектирован и рассчитан на нагрузки ленточный сборный фундамент. Стены подвала, расположенные со стороны грунта, должны быть защищены сплошной обмазочной гидроизоляцией. Запроектированный ленточный фундамент – сборный. Глубина заложения равна 2,87 м относительно пола первого этажа. Фундамент устраивается из железобетонных плит – подушек типа Ф-12 (Ф-12/2), Ф-14(Ф-14/2). Под лифтовыми шахтами закладывается монолитная плита высотой 300мм на отметке -1,870.

Расчетная схема перекрытия представляет собой отдельные плиты, которые считаются шарнирно-опертыми по контуру. Принято плоское перекрытие толщиной 160 мм.

Крыша здания выполнена из ж/б 3-хслойных утеплённых  плит сечением 300мм. Запроектированная крыша имеет уклон 3% в сторону водосборного лотка. На крыше устраивается покрытие из рулонных материалов. Для устройства тёплого чердака предусмотрена одна вытяжка вентиляции.

Запроектированная лестница выполнена из железобетона сборная. Состоит из отдельных лестничных плит и лестничных маршей.
Оконный переплет представлен  деревянной коробкой с двойным остеклением. Размер окна, исходя из светотехнического расчета, берется 1,5х1,2м  и 1,5х1,5м. Стыки окон со стенами герметизируются.

 Содержание пояснительной записки
1.Исходные данные для проектирования
2.Объёмно – планировочное решение
3.Конструктивное решение здания
4.Теплотехнический расчёт
