13-ти этажный жилой дом

3 557
mira20022000
27 ноября 2020
  • 0

Формат файлов: AutoCAD, dwg, word, doc, pdf
Кол-во чертежей: 3
Теги: 13 этажей
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc, pdf 11(3)
13-ти этажный жилой дом в г. Лесозаводск
Курсовой проект
2019 г.

Фасад, план 1го этажа и типового, фундамента, перекрытия Генплан

В данной работе представлен проект тринадцати этажного жилого дома на 134 квартир и высотой помещений 2,62 м. Высота подвального помещения 3 м. Класс здания II, степень долговечности II, степень огнестойкости II.

Здание в плане имеет размеры 38,4х16,8 метра в осях. Подвал неотапливаемый, чердак теплый. Вход в здание осуществляется через крыльцо с тамбуром с одной дверью, что отвечает заданным природно-климатическим требованиям района строительства (1Б) и обеспечивает требуемую теплозащиту в зимнее время года.

Конструктивная система здания – стальной каркас. Пространственная жесткость и устойчивость обеспечивается совместной работой ядра жесткости, колонн, перекрытий.  Несущая способность здания обеспечена стальным каркасом, ядром жесткости и системой стальных балок с монолитной ж/б плитой на верхнем поясе балок, на которых возводятся наружные стены из андезито-базальтовых блоков.  Внутриквартирные перегородки выполнены из гипсовых плит толщиной 50 мм.

Фундамент по конструктивному решению коробчатый. Здание имеет подвальное помещение высотой 3 м, выполняющее функции технического этажа, не имеет естественного освещения.

В данном курсовом проекте выбрана система стальных балок с монолитной ж/б плитой на верхнем поясе балок, исходя из пролета конструкций. Перекрытие опирается на ригели. Колонны стальные двутаврового сечения 40К2 приняты в соответствии с ГОСТ Р 57837-2017

В проектируемом здании предусмотрена плоская крыша с теплым чердаком. На плиту перекрытий укладываются слои: посыпка из гравия, втопленного в мастику, 5 мм.; 4 слоя стеклоизола, 16 мм.; ц/п стяжка, 20.; Бетон В25, 200 мм; профнастил Н75-750-0.7(ГОСТ 24045-2016); балка перекрытия 30Ш1(ГОСТ Р 57837-2017); ГВЛ 20 мм(ГОСТ Р 51829-2001).

Лестница сборная из ж/б ступеней по стальным балкам и косоурам, двухмаршевая (ширина марша 1,3 м), с противопожарным зазором шириной 200 мм (СНиП 21-01-97* «Пожарная безопасность»). Проступь – 300мм, подступёнок – 150мм, 10 ступеней на марш (исходя из высоты этажа 3,3 м). Ограждение высотой 1 м. Лестничные площадки шириной 2200мм.

Список чертежей курсового проекта

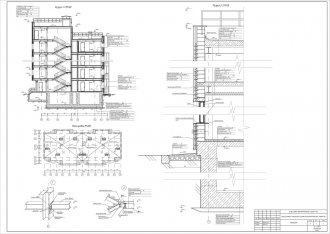

  1. Разрез 1-1, разрез 2-2, план кровли
  2. Фасад, план 1 этажа, план типового этажа, план фундамента, план перекрытий

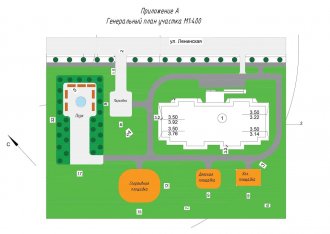

  3. Генплан
В курсовой работе были выполнены следующие задачи:
•    Запроектировано жилое здание для города Лесозаводск.
•    Проведен анализ нормативных документов и правил по вопросу строительства жилых многоэтажных зданий.
•    Рассмотрена теория строительства зданий данного типа.
•    Рассмотрены вопросы пожарной безопасности здания.

Оглавление
1. Основная часть
1.1. Анализ объемно-планировочного решения
1.2. Конструктивная система и схема здания
1.3. Обоснование выбора конструктивных элементов здания.
1.3.1. Фундаменты
1.3.2.  Стены и перегородки
1.3.3. Перекрытия
1.3.4. Колонны
1.3.5. Полы
1.3.6. Крыша
1.3.7. Лестницы
1.3.9. Балконы
1.3.10. Сантехническое и инженерное оборудование.
1.4. Архитектурное решение фасада.
Заключение.
Список использованных источников

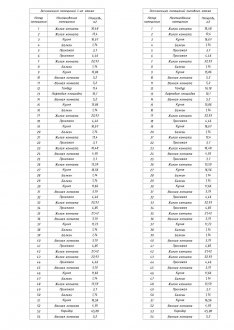

Разрез 1-1, разрез 2-2, план кровли Экспликация помещений

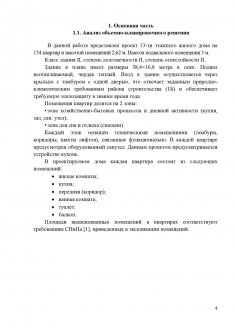

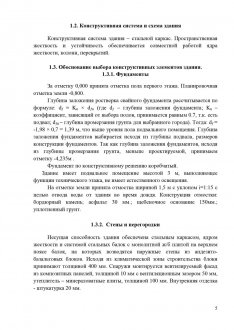

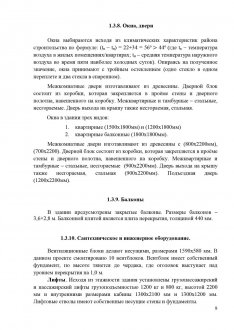

Анализ объемно-планировочного решения Конструктивная система и схема здания Окна, двери
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc, pdf 11(3)
