10-ти этажного жилого здания

2 412
Аким
14 декабря 2016
  • 100
Формат файлов: AutoCAD, Word, dwg, doc
Кол-во чертежей: 10

Строительство 10-ти этажного жилого здания

Дипломный проект

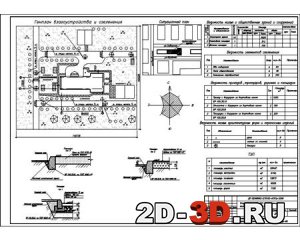

ФасадГенплан благоустройстваплан кровлиплан типового этажастройгенплантехкарта


Скачать:


Список чертежей:Фасад здания, узлы, техкарта, опалубочные работы, стройгенплан, план этажей, календарный план, генплан благоустройства.


Здание в плане имеет форму буквы Т. С размерами прямоугольников 19,5х22,5м и 13,5х22,5м.Здание 10-ти этажное с высотой этажа 3,0 м. Также имеется подвал высотой 2,5м и технический этаж высотой 2,7 м. Самая верхняя точка здания имеет отметку +36,330. Планировка типового этажа аналогична планировке первого этажа. Суммарная площадь всех помещений на одном этаже составляет 745 м2. Класс здания по надежности -2. Приняты степени огнестойкости 1.Для конструкций показатели огнестойкости не менее RE 60. Естественная освещенность достигается путем освещения помещений через боковые оконные проемы. Отношение площади окон к площади пола равно 1,55-1,80. Здание панельное с самонесущими наружными стеновыми панелями и несущими внутренними стеновыми панелями.


СОДЕРЖАНИЕ РПЗ:

1.1 Введение

1.2. Генеральный план

1.3. Общая характеристика проектируемого здания

1.4. Объемно-планировочное решение

1.5. Теплотехнический расчет наружных стен

1.5.1. Исходные данные

1.5.2 Расчетные условия

1.5.3 Определение требуемого сопротивления теплопередачи из СГК

1.5.4 Определение требуемого сопротивлениятеплопередачи из условия энергосбережения

1.5.5. Конструктивное решение

1.6 Теплотехнический расчет покрытия

1.6.1. Расчетные условия

1.6.2. Определение требуемого сопротивления теплопередачи из СГКУ

1.6.3 Определение требуемого сопротивления теплопередачи из условия энергосбережения

1.6.4. Конструктивное решение

1.7. Теплотехнический расчет светопрозрачных ограждающих конструкций

1.8. Конструктивные решения

1.9. Отделка здания

2.1. Конструктивная схема здания

2.2. Исходные данные

2.3. Расчётная схема и нагрузки плиты П-10

2.4. Статический расчёт

2.5. Расчёт плиты перекрытия по первой группе предельных состояний

2.6. Расчет прочности нормальных сечений

2.7. Расчет монтажной петли

2.8. Определение геометрических характеристик приведенного сечения

2.9. Проверка жёсткости плиты перекрытия

2.10. Расчётная схема и нагрузки плиты перекрытия П-2

2.11. Расчёт плиты перекрытия по первой группе предельных состояний

2.12. Расчет прочности нормальных сечений

2.13. Расчет монтажной петли

2.14. Определение геометрических характеристик приведенного сечения

2.15. Проверка жёсткости плиты перекрытия

3.1. Оценка грунтов основания

3.2. Определение глубины заложения ростверка

3.2.1 Учет глубины сезонного промерзания грунтов

3.2.2. Конструктивные требования

3.3. Выбор длины сваи

3.4. Определение несущей способности висячей сваи по сопротивлению грунта

3.5. Определение количества свай в фундаменте

3.5.1. Для наружной стены

3.5.2. Для внутренней стены

3.6. Расчет ростверка

3.6.1. Для наружной стены

3.6.2. Для внутренней стены

3.7. Расчет конечной осадки свайного фундамента

3.7.1. Определение размеров подошвы условного фундамента

3.7.2. Определение нижней границы сжимаемой толщи основания

3.7.3. Определение напряжения в активной зоне и полной осадки ленточного свайного фундамента

4.1. Введение

4.2. Выбор монтажного крана

4.3 Технологическая карта. Общие положения

4.3.1. Технологическая карта на устройство кровли

4.3.3. технологическая карта на монтаж стеновых панелей

4.4. Календарный план

4.5. Строительный генеральный план объекта

4.6. Размещение объектов на стройгенплане

5.1 Сметная часть

5.2. Сводный сметный расчет стоимости строительства

5.3. Объектная смета

6.1. Анализ опасных и вредных факторов воздействия на людей при монтажных работах

6.2. Расчет молниезащиты

6.3. Экологическая безопасность

Библиографический список
Тип проектаДипломныйКол-во листов (чертежей)
ФорматAutoCAD, Word, dwg, doc128
