Гражданское 9-ти этажное здание из крупноразмерных элементов

12 834
rihhansu
10 июня 2015
  • 80

Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 2
Теги: 9 этажей
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 13 (2)
Гражданское 9-ти этажное здание  из крупноразмерных элементов
Курсовой проект

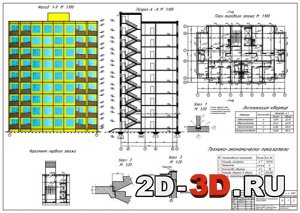

Фасад 1-9, разрез А-А, план типового этажа, фрагмент первого этажа, узел 1, узел 2, узел 3План перекрытия, план фундамента, разрез по наружной стене, план крыши

Расчетные параметрыЭнергетический паспортГеометрические, теплотехнические и энергетические показатели



 Список чертежей: фасад 1-9, разрез А-А, план типового этажа, фрагмент первого этажа, узел 1, узел 2, узел 3, план перекрытия, план фундамента, разрез по наружной стене, план крыши.

Здание бескаркасное с поперечными несущими стенами, с размерами в плане 24,6х15,8 м. При проектировании принято высоту этажа 3,3 м. Высота помещения составляет 3,16м. Общая высота здания принята 30,325 м. Количество этажей – 9. В здании предусматривается устройство 36 квартир. Здание оборудовано лестницей и пассажирским, грузоподъемным лифтами.
Фундаменты под здание приняты столбчатые железобетонные. Наружные стены приняты однослойные легкобетонные, толщиной 400 мм. Внутренние стены приняты, согласно с заданием, плоскими сборными ж/б панелями, толщиной 140 мм. В проекте предусмотрено устройство сборного железобетонного перекрытия из плит толщиной 120 мм. Приняты сборные железобетонные лестницы из лестничных маршей с площадок. Размер ступенек принят 300х150 мм. Покрытие укладывается по железобетонным кровельным плитам.
Запроектирована чердачная крыша с холодным чердаком, внутренним водостоком и рулонной кровлей. Пирог пола состоит из: плита перекрытия, звукоизоляционная ленточная прокладка, лага, шпунтованные доски.

 Технико-экономические показатели:
Площадь застройки 361,56 м?
Этажность 9 этажей
Количество квартир 36 кв.
Площадь квартир в здании 263,001 м?
Общий строительный объем 1134,14 м?

 Содержание пояснительной записки
1. Введение
2. Объемно-планировочное решение
3. Конструктивное решение
4. Инженерные сети и оборудование
5. Противопожарные мероприятия
6. Наружная и внутренняя отделка
7. Антисейсмические мероприятия
8. Энергетический паспорт
9. Список использованной литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 13 (2)
