Проект строительства здания многоэтажного кирпичного жилого дома в г. Лобня 7 этажей

Содержание пояснительной записки: есть
Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 6
Теги: 7 этажей
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word	118 (6)

Данное здание строится в городе Лобня, имеет прямоугольную конфигурацию с размерами в плане 18.8×16.7 метров, высота здания 23,99 метров, высота этажа 2,8 метра. Генеральный план выполнен в масштабе 1:500

Выпускная квалификационная работа посвящена тематике проектирования и строительства объектов жилого строения в городе Лобня. Размеры запроектированного здания в плане 18,8x16,7м. Полная высота здания составляет 23,99 метров, высота этажа 2,8 метра. Жилой дом состоит из семи уровней. Связь между уровнями осуществляется по средствам Ж/Б внутриквартирной лестницы. Жилой дом относится к третьему классу по степени ответственности, второй степени долговечности, второй степени огнестойкости, не индустриальные (кирпичные) по способу возведения и многоэтажное по этажности. В конструктивном отношении здание бескаркасное с продольными и поперечными несущими стенами, выполненными из глиняного пустотелого кирпича. Бескаркасная система ( с несущими стенами) представляет собой жесткую, устойчивую коробку из взаимосвязанных наружных и внутренних стен и настилов перекрытия, что повышает пространственную жесткость и устойчивость здания.

Список чертежей:

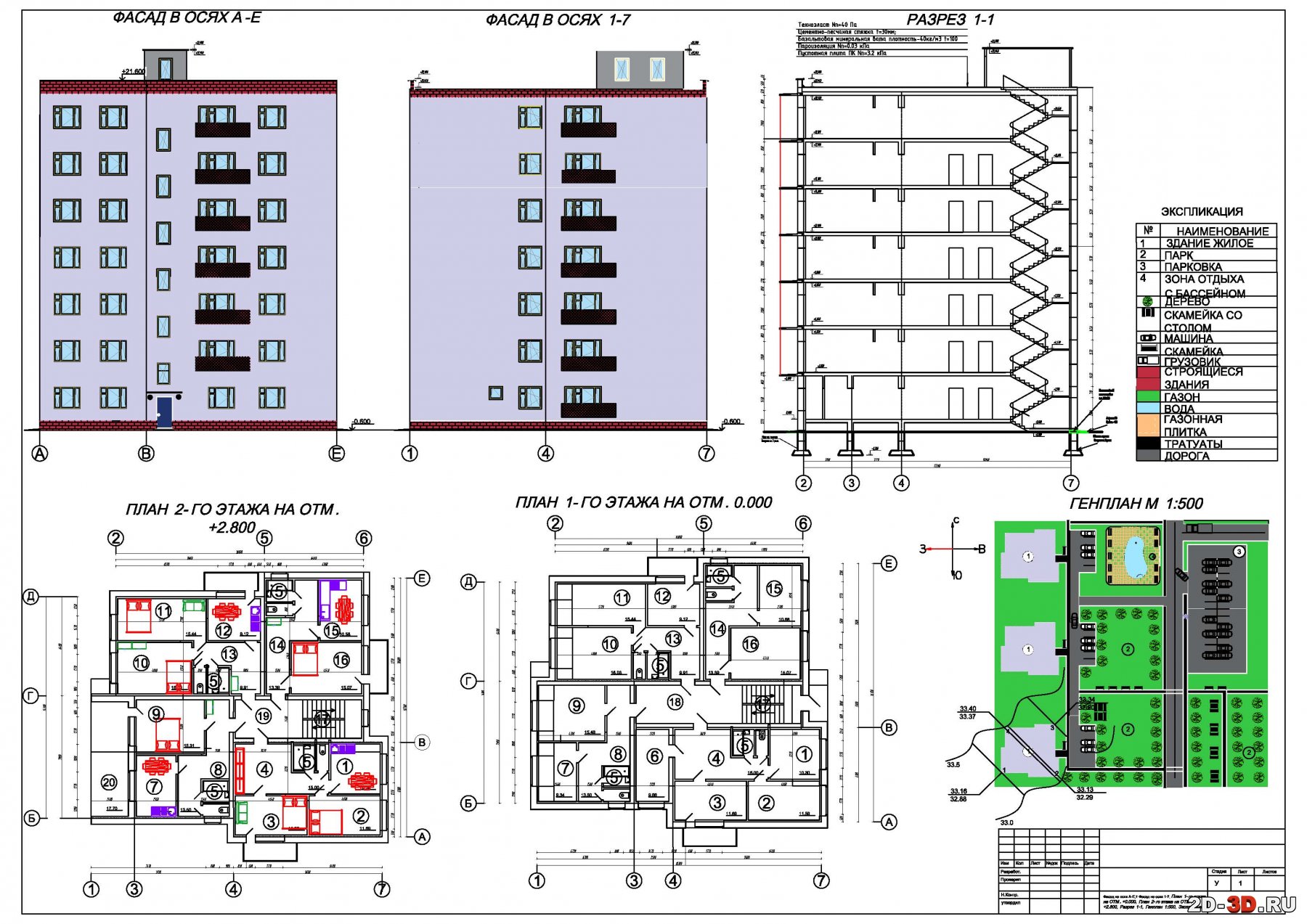

Фасад на осях А-Е, Фасад на осях 1-7, План 1-го этажа на ОТМ. +0.000, План 2-го этажа на ОТМ. +2.800, Разрез 1-1, Генплан 1:500, Экспликация.

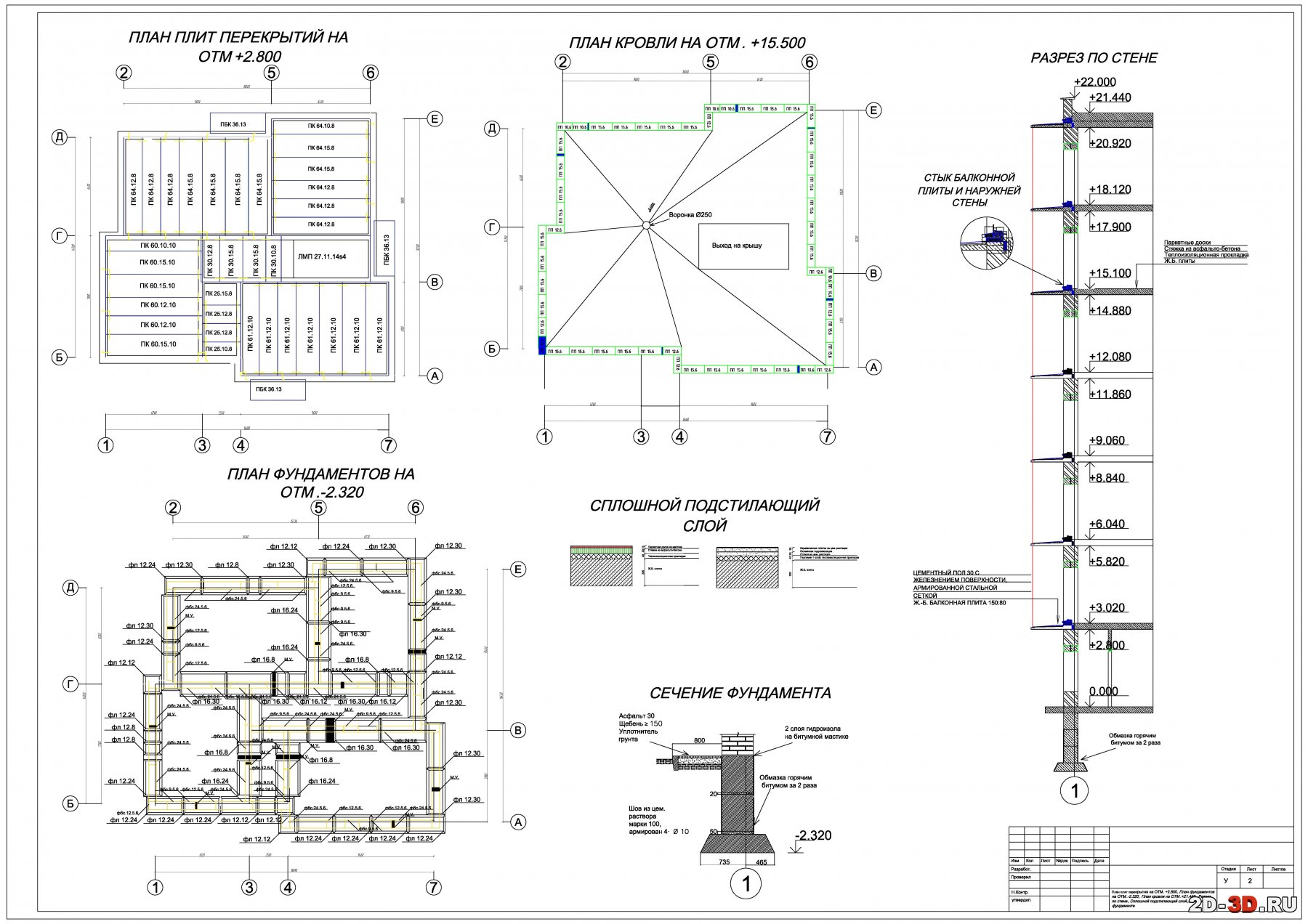

План плит перекрытия на ОТМ. +2.800, План фундаментов на ОТМ.-2.320, План кровли на ОТМ.+21.440, Разрез по стене, Сплошной подстилающий слой,Сечение фундамента

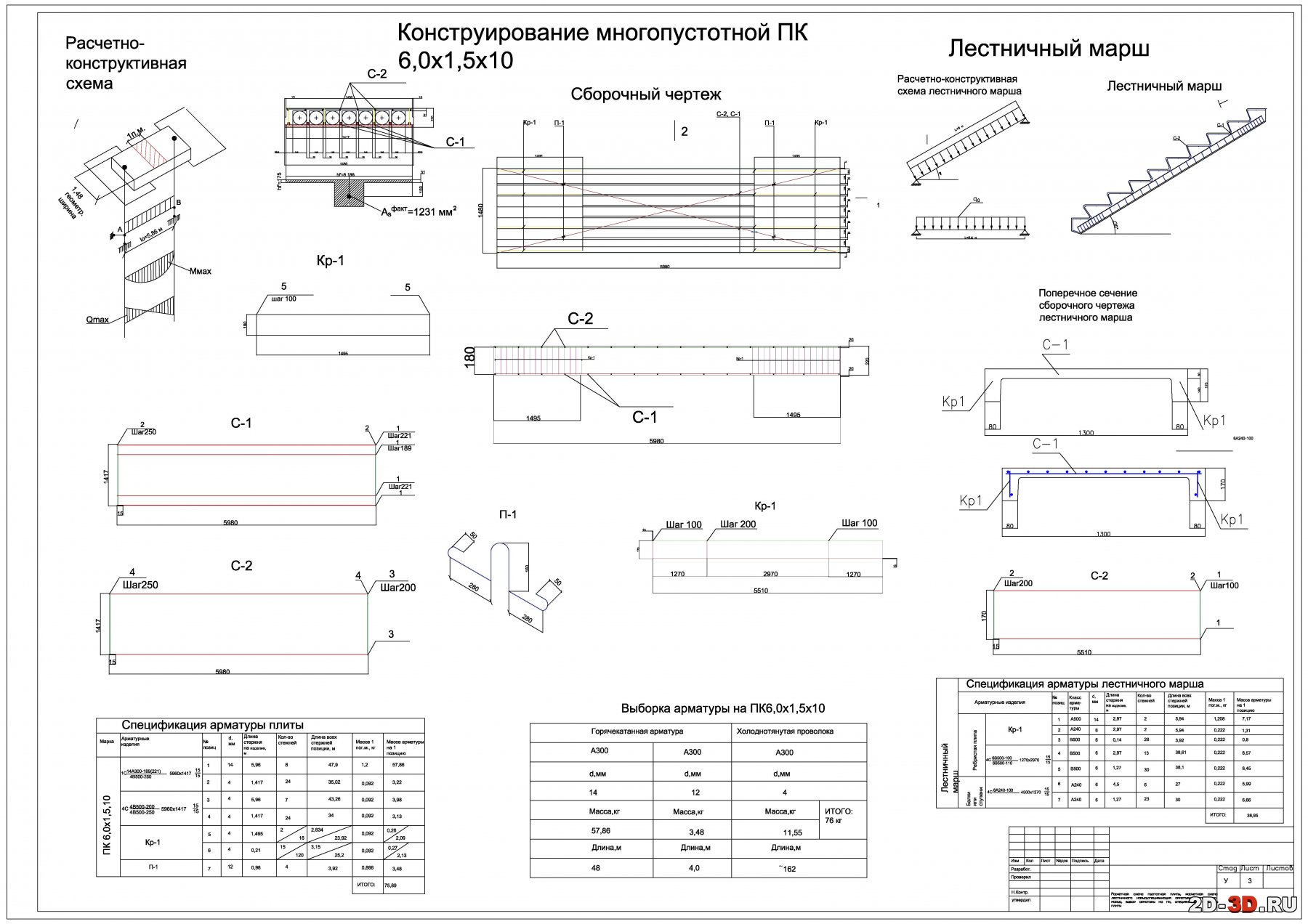

Расчетная схема пустотной плиты, расчетная схема лестничного марша,спецификация арматуры лестничного марша, выбор арматуры на пк, спецификация арматуры плиты
Расчётная схема плиты, расчётная схема лестничного марша,спецификация арматуры лестничного марша, выбор аппаратуры на пк, спецификация арматуры плиты.

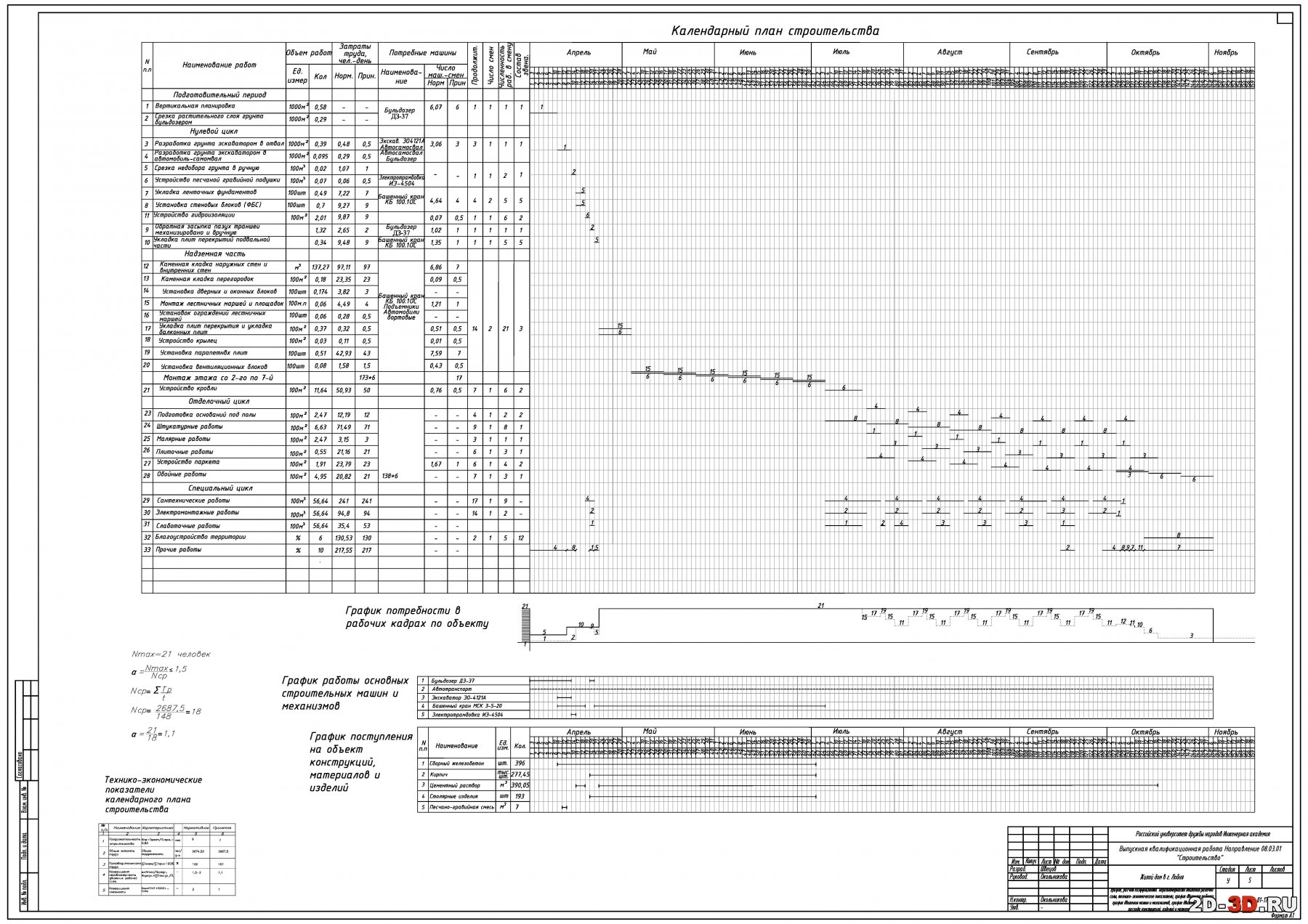

График, расчёт коэффициента неравномерности движения рабочей силы, технико-экономические показатели, график движения рабочих, график движения машин и механизмов, график движения завоза и расхода конструкций изделий и материалов.
Условные обозначения, технико-экономические показатели, знаки безопасности,конструкция временной дороги, схема складирования плит и перемычек, экспликация помещений.

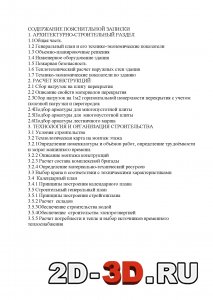

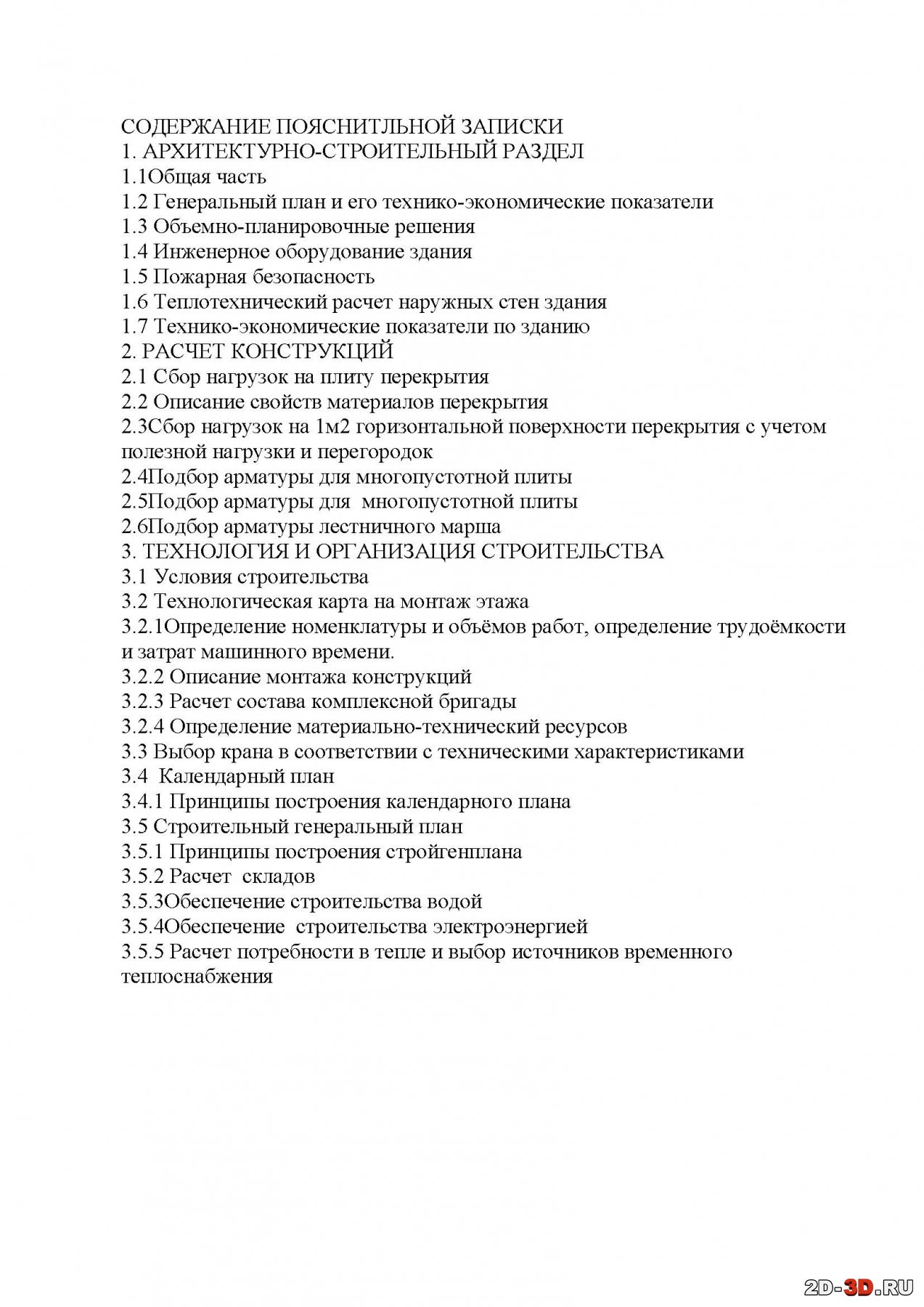

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ
1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.1 Общая часть
1.2 Генеральный план и его технико-экономические показатели
1.3 Объемно-планировочные решения
1.4 Инженерное оборудование здания
1.5 Пожарная безопасность
1.6 Теплотехнический расчет наружных стен здания
1.7 Технико-экономические показатели по зданию
2. РАСЧЕТ КОНСТРУКЦИЙ
2.1 Сбор нагрузок на плиту перекрытия
2.2 Описание свойств материалов перекрытия
2.3 Сбор нагрузок на 1м2 горизонтальной поверхности перекрытия с учетом полезной нагрузки и перегородок

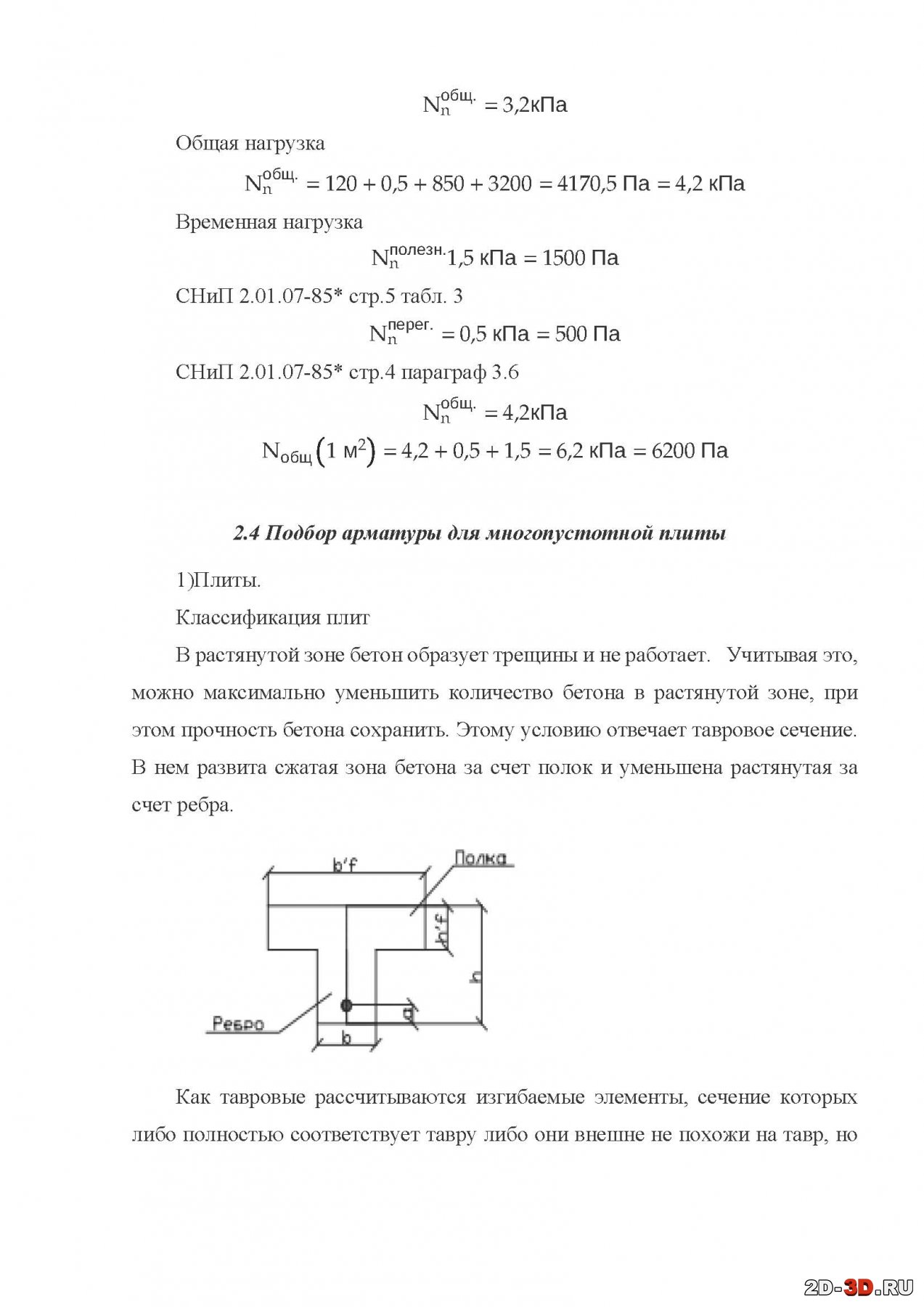

2.4 Подбор арматуры для многопустотной плиты

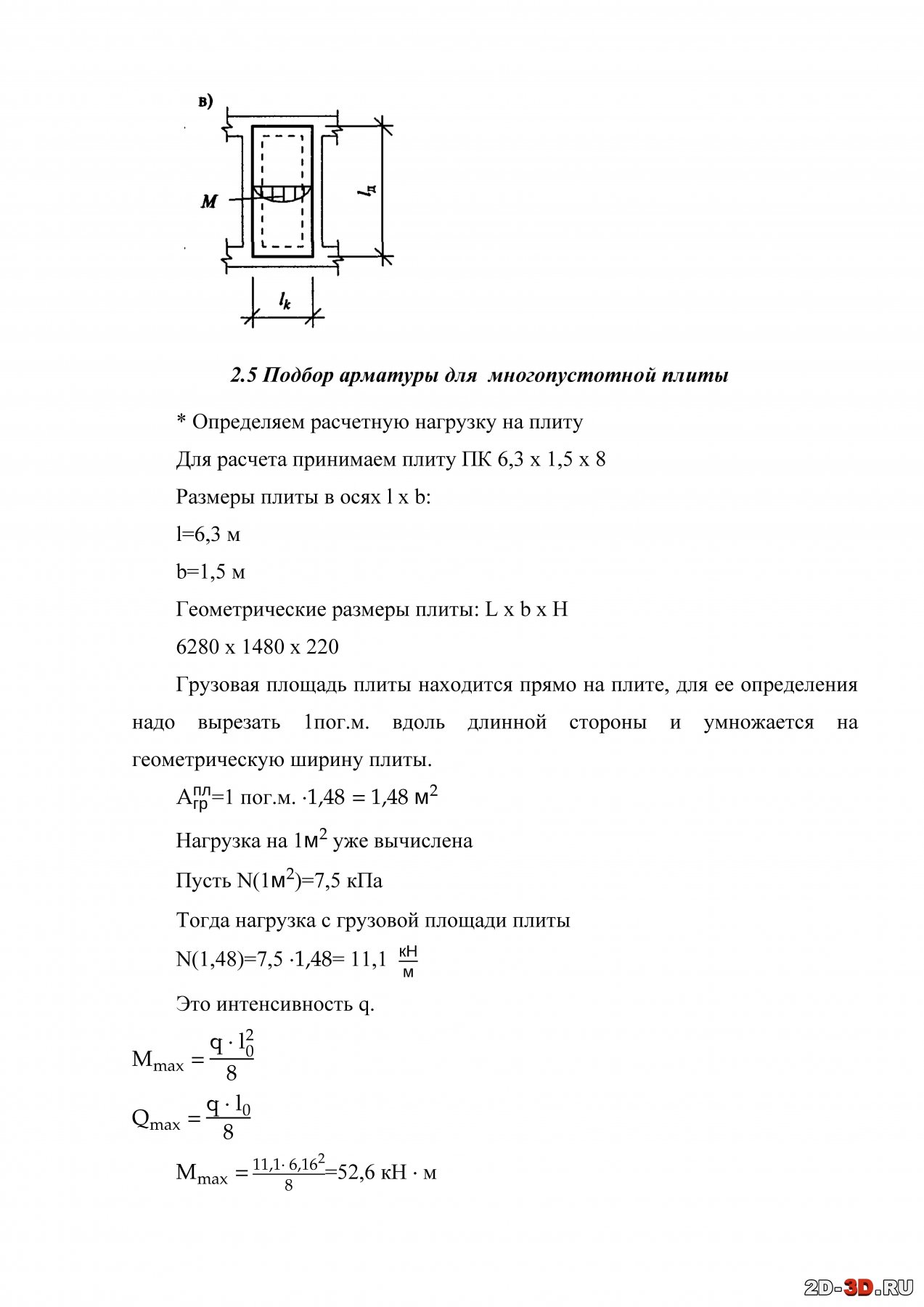

2.5 Подбор арматуры для  многопустотной плиты

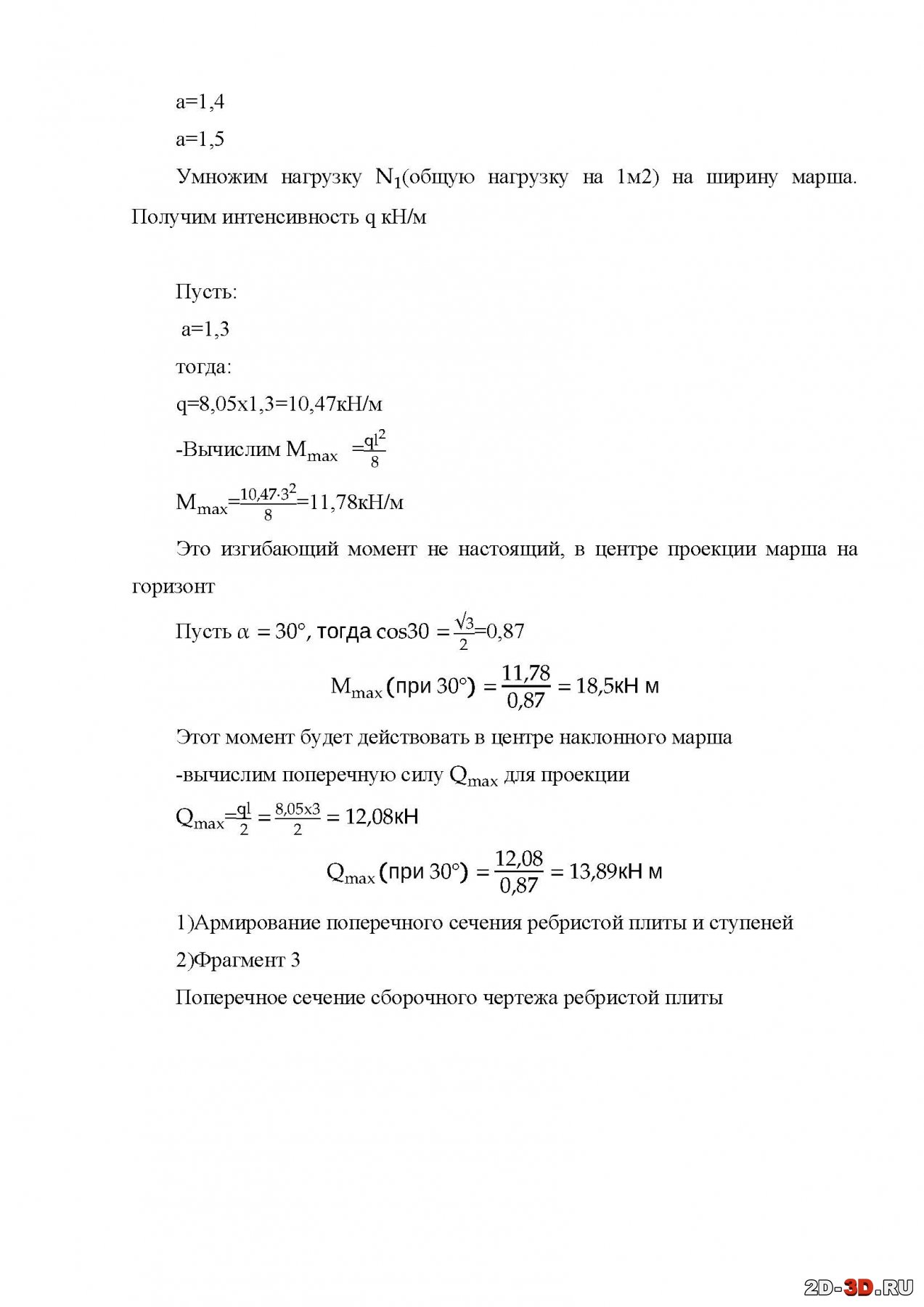

2.6 Подбор арматуры лестничного марша
3. ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА
3.1 Условия строительства

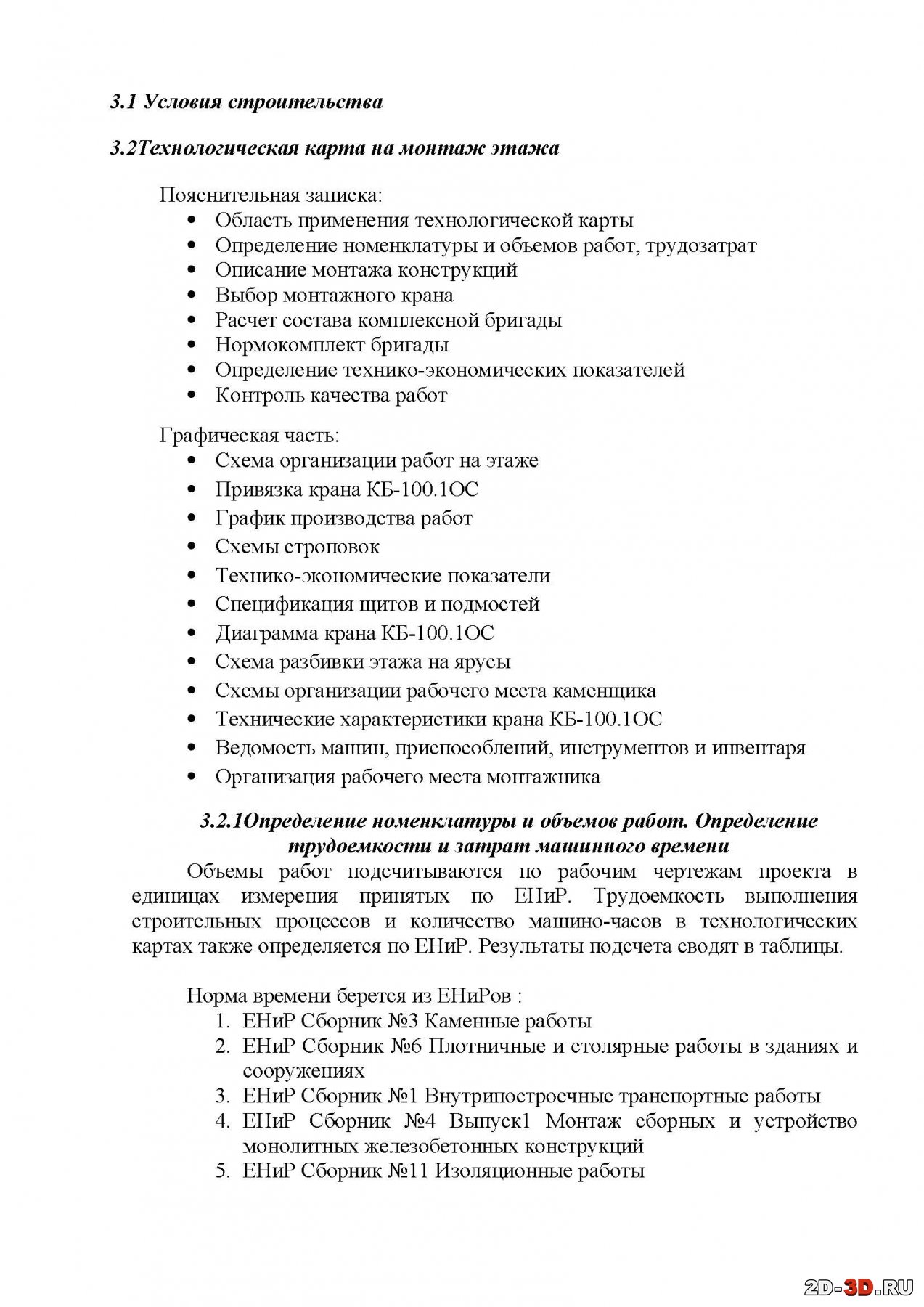

3.2 Технологическая карта на монтаж этажа

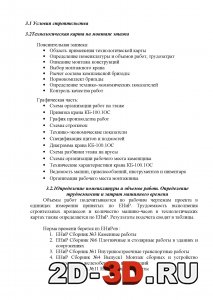

3.2.1 Определение номенклатуры и объёмов работ, определение трудоёмкости и затрат машинного времени.
3.2.2  Описание монтажа конструкций
3.2.3 Расчет состава комплексной бригады
3.2.4 Определение материально-технический ресурсов
3.3 Выбор крана в соответствии с техническими характеристиками
3.4  Календарный план
3.4.1 Принципы построения календарного плана
3.5 Строительный генеральный план
3.5.1 Принципы построения стройгенплана

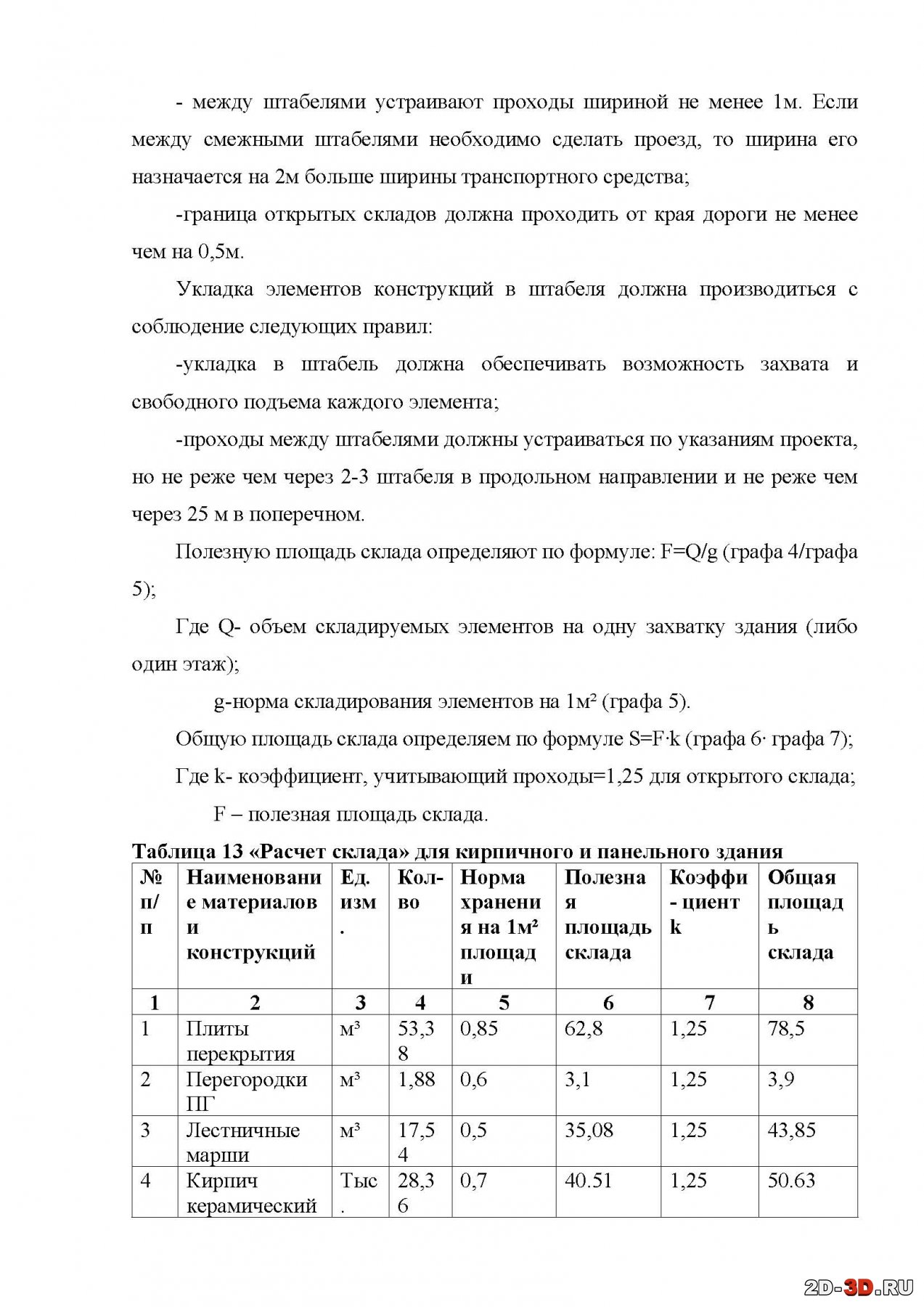

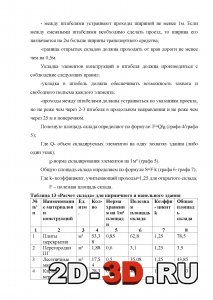

3.5.2 Расчет  складов
3.5.3 Обеспечение строительства водой
3.5.4 Обеспечение  строительства электроэнергией
3.5.5 Расчет потребности в тепле и выбор источников временного теплоснабжения





В состав проекта входит готовая расчётно-пояснительная записка (ПЗ) к курсовому проекту по проектированию многоэтажного кирпичного жилого дома. Документ выполнен в формате А4 и содержит 112 страниц подробных расчётов, описаний, схем, таблиц и рисунков. Работа охватывает все основные разделы курсового проектирования: архитектурно-строительный, расчёт конструкций, технологию и организацию строительства.
Записка будет полезна студентам строительных специальностей, инженерам-проектировщикам и специалистам, занимающимся проектированием жилых зданий.
Что входит в состав записки:
1. Архитектурно-строительный раздел:
Общая часть (описание конструктивного решения здания)
Генеральный план и его технико-экономические показатели
Объёмно-планировочные решения
Инженерное оборудование здания (отопление, водоснабжение, канализация, газоснабжение, электроснабжение, слаботочные устройства)
Пожарная безопасность
Теплотехнический расчёт наружных стен
Технико-экономические показатели
2. Расчёт конструкций:
Сбор нагрузок на плиту перекрытия
Описание свойств материалов перекрытия (ламинат, подложка, ЦПС, железобетонная плита)
Сбор нагрузок на 1 м² горизонтальной поверхности перекрытия

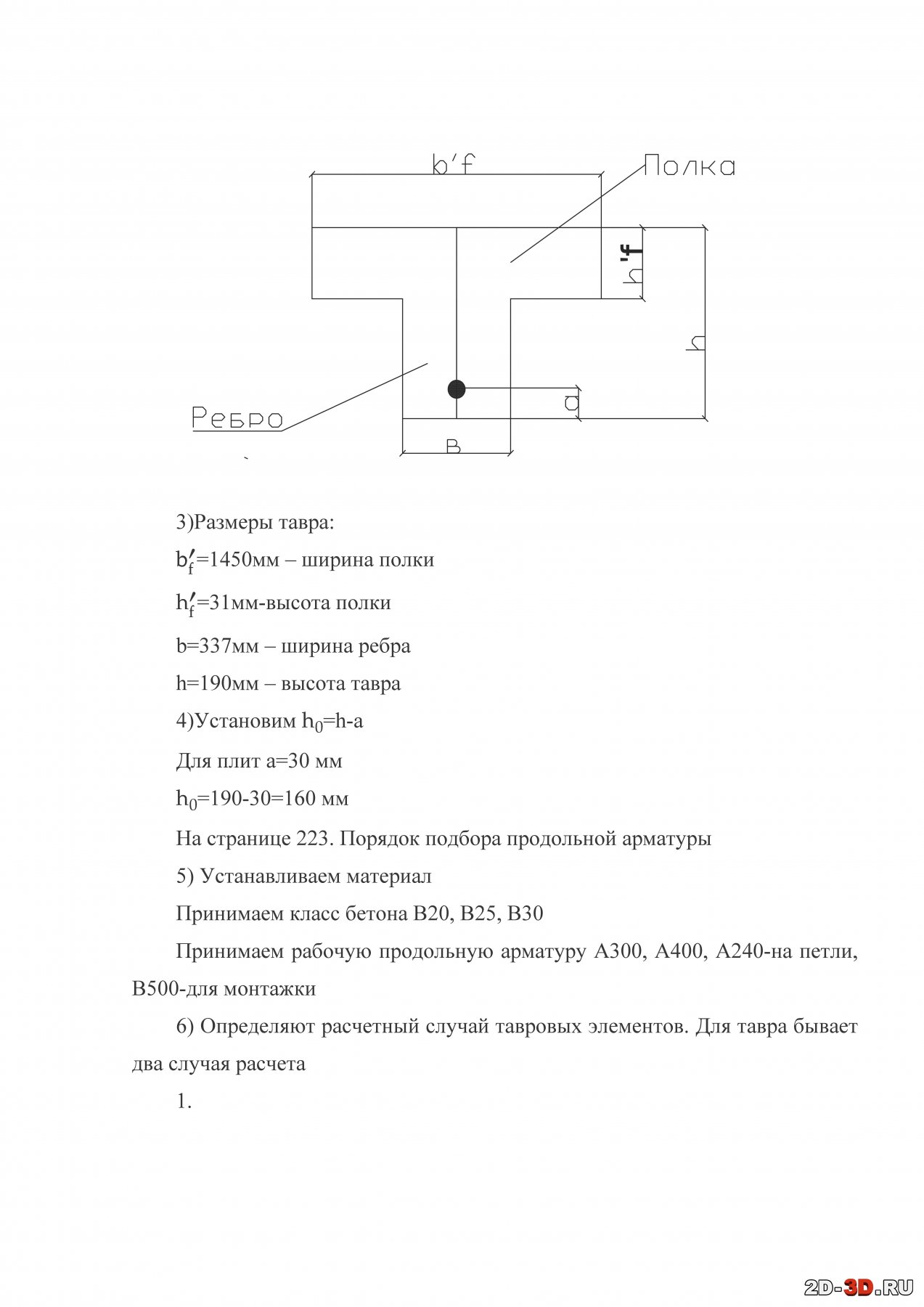

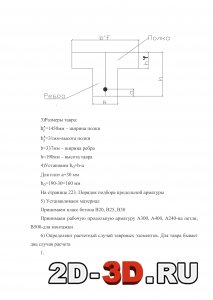

Подбор арматуры для многопустотной плиты (расчёт таврового сечения, определение площади рабочей арматуры, конструирование сеток)

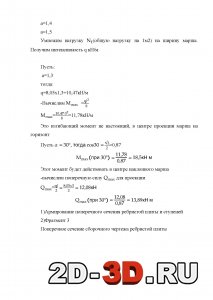

Подбор арматуры для лестничного марша (расчёт ребристой плиты, армирование косоуров и полки)
3. Технология и организация строительства:
Условия строительства
Технологическая карта на монтаж этажа (номенклатура и объёмы работ, трудоёмкость, описание монтажа, расчёт состава бригады, нормокомплект)

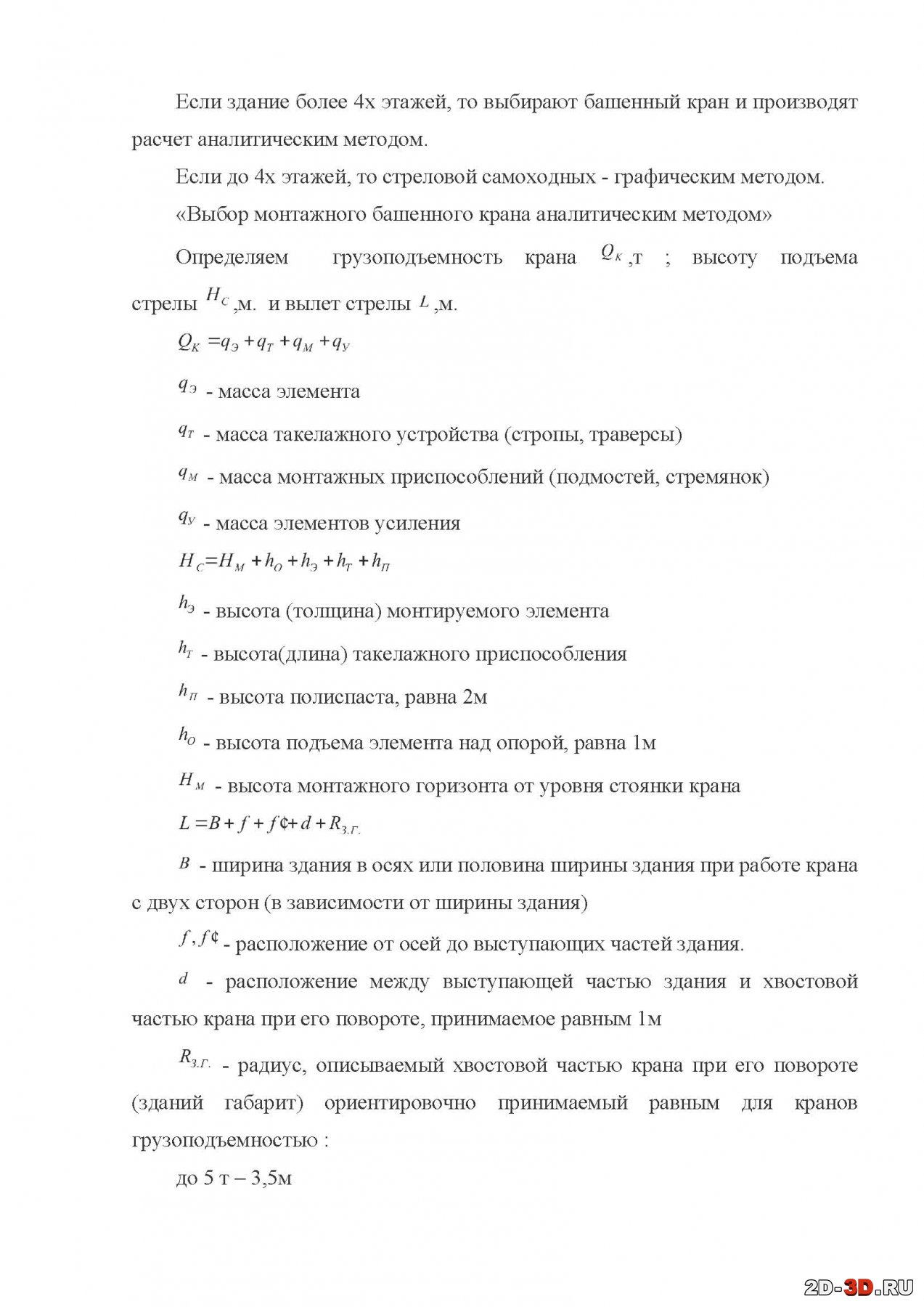

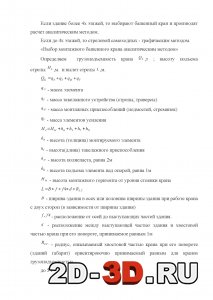

Выбор монтажного крана (аналитический метод, экономическое сравнение)
Календарный план строительства
Строительный генеральный план (расчёт складов, временных зданий, водоснабжения, электроснабжения, теплоснабжения)
Основные технические данные проекта:
Тип здания: многоэтажный кирпичный жилой дом
Этажность: 7 уровней (включая цокольный этаж)
Размеры в плане: 18,8 × 16,7 м
Высота здания: 23,99 м
Высота этажа: 2,8 м
Конструктивная схема: бескаркасная с продольными и поперечными несущими стенами
Материал стен: глиняный пустотелый кирпич
Фундаменты: ленточные сборные железобетонные
Перекрытия: многопустотные железобетонные плиты
Лестницы: сборные железобетонные марши и площадки
Кран: башенный КБ-100.10С
Особенности материала:
Содержит полный цикл расчётов: от сбора нагрузок до подбора арматуры и конструирования.
Приведены расчёты теплотехнических характеристик наружных стен.
Детально проработан раздел технологии и организации строительства.
Включены расчёты временных зданий, складов, водоснабжения и электроснабжения стройплощадки.
Оформление соответствует требованиям ГОСТ и СНиП.
Подходит как образец для оформления курсовых и дипломных проектов по строительным специальностям.
Для кого этот материал:
Студенты строительных специальностей (ПГС, промышленное и гражданское строительство).
Инженеры-проектировщики и архитекторы.
Специалисты, занимающиеся организацией строительного производства.

Формат файла: DOCX (А4)
Объём: 112 страниц
Категория: Курсовые / Пояснительные записки / Проектирование жилых зданий
