Жилой пятиэтажный дом

15 971
rihhansu
2 мая 2014
  • 100

Формат файлов: AutoCAD, dwg
Кол-во чертежей: 3
Теги: 5 этажей
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg 12 (3)
Жилой пятиэтажный дом
Курсовой проект

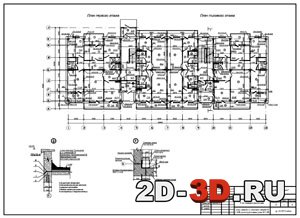

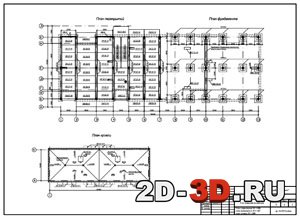

План первого и типового этажей, конструктивные узлыПлан перекрытия, план фундамента, план кровли

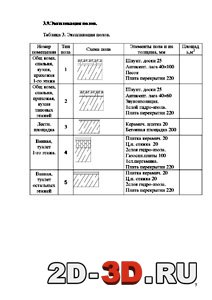

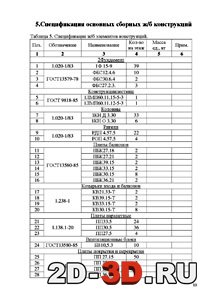

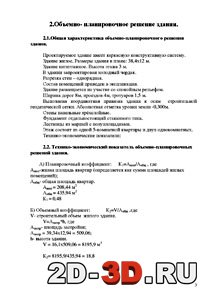

 Экспликация половСпецификация основных сборных жб конструкцийТехнико-экономический показатель объемно-планировочных решений здания

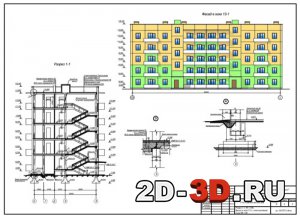

Список чертежей: разрез 1-1, фасад в осях 13-1, констуктивные узлы; план перекрытия, план фундамента, план кровли; план первого и типового этажей, конструктивные узлы.

Пятиэтажное жилое здание запроектировано каркасное с железобетонным каркасом серии 1.020-1/83.
Для данного здания применяется серия типовых каркасов I.020-1/63. Общая устойчивость здания обеспечивается совместной работой горизонтальных дисков перекрытий и вертикальных диафрагм жесткости как при изгибных, так и при изгибно-крутильных формах потери устойчивости. Это определяет необходимость устройства как минимум трёх плоских диафрагм жесткости с горизонтальными осями, не пересекающимися в одной точке, т.е. в каждом температурном блоке здания необходимы две диафрагмы одного направления и одна диафрагма, нормальная к двум первым.
Запроектированы фундаменты – отдельностоящие стаканного типа под колонны. Глубина заложения – 3,0 м.
В пятиэтажном здании применяются колонны с поперечным сечением 300х300 мм, одноконсольные – по крайним рядам и двухконсольные – по среднему ряду. Привязка колонн осевая.
В здании запроектированы ригели таврового сечения с полкой понизу высотой 450 мм.
Выполняются из навесных трехслойных панелей с минераловатным утеплителем, толщиной 300мм, ынутренние несущие стены выполняются крупнопанельные гипсобетонные толщиной  160 мм и высотой на этаж.
В качестве перекрытий использованы железобетонные многопустотные плиты. Толщина плит перекрытия 220мм.
В проектируемом здании применяются лестницы из маршей с полуплощадками.
В задании запроектирована крыша с холодным чердаком.
Кровля запроектирована с  рулонным покрытием.

 Общая характеристика объемно-планировочного решения здания
  • Проектируемое здание имеет каркасную конструктивную систему.
  • Здание жилое. Размеры здания в плане: 38,4х12 м.
  • Здание пятиэтажное. Высота этажа 3 м.
  • В здании запроектирован холодный чердак.
  • Разрезка стен – однорядная.
  • Состав помещений приведен в экспликации.
  • Здание размещается на участке со спокойным рельефом.
  • Ширина дорог 8м, проездов 4м, тротуаров 1,5 м.
  • Выполнена координатная привязка здания к осям  строительной геодезической сетки. Абсолютная отметка уровня земли -0,300м.
  • Стены панельные трёхслойные.
  • Фундамент отдельностоящий стаканного типа.
  • Лестницы из маршей с полуплощадками.
  • Этаж состоит из одной 5-комнатной квартиры и двух однокомнатных

 Содержание пояснительной записки
1.Введение
2. Объемно-планировочное решение здания
2.1. Общая характеристика объемно-планировочного решения здания
2.2. Технико-экономический показатель объемно-планировочных решений здания
3. Конструктивное решение здания
3.1.Фундаменты
3.2.Колонны
3.3.Ригели
3.4.Стены
3.5.Перекрытия
3.6.Лестницы
3.7.Покрытие (крыша)
3.8.Организация водоотвода
3.9.Экспликация полов
3.10.Окна и двери
4.Наружная и внутренняя отделка
5.Спецификация основных сборных ж/б конструкций
6.Литература
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg 12 (3)
