16-ти этажный энергоэффективный дом с подземной парковкой

Формат файлов: .dwg AutoCAD
Кол-во чертежей: 9
Теги: 16 этажей ДИНО Дипломный проект
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD	79 (9)

В настоящей ВКР разработан проект энергоэффективного монолитного 16-этажного жилого дома с подземной парковкой в Дмитровском городском округе Московской области. Жилое здание состоит из 95 двухкомнатных квартир, по три квартиры на этаже в каждом из двух блоков.
В проекте были решены следующие задачи:
- изучены нормативные документы по данной теме, СанПины, а также рекомендации к написанию курсовых;
- рассмотрен ряд подобных реализованных проектов, их опыт помог избежать возможных ошибок, а также следовать общей концепции в решении проблемы;
- Разработан эскизный проект типового жилого дома с квартирами для людей разного материального положения.
- найдено место под строительство, отвечающее требованиям экологичности рядом с поселениями, имеющими развитую инфраструктуру;
- тщательно проработана планировка каждого типа квартир, соблюдены нормы по размерам жилых комнат, коридоров, сан. узлов, а в квартиры имеющие мансардные и вторые этажи вписаны лестницы;
- подобраны каждого элемента здания, выполнены расчеты по подбору сечения обрешетки, стропильных ног и ширины подошвы фундамента;
- рассмотрены все технологические процессы и тщательно разобран процесс монтажа плит перекрытия, подобраны машины и механизмы под каждый, применяемый во время строительства технологический процесс;
- оставлены сметы на общестроительные, санитарно-технические и электротехнические работы, подсчитана экономическая эффективность проекта;
- организована строительная площадка;
- подсчитана продолжительность работ и составлен календарный план, по которому строительство будет вестись 3 месяца.
- прописаны техника безопасности и охрана труда для каждого технологического процесса, а также проработан вопрос по соблюдению экологической безопасности во время строительства.

Экспликация помещений:

№ п/п	Наименование помещения	Площадь помещений, м2
		двух квартир на этаже каждого блока	одной квартиры на этаже каждого блока
1	Спальня	13,33	11,83
2	Жилая комната	17,78	17,83
3	Прихожая	5,73+2,10	8,74
4	Ванная комната	3,60	3,60
5	Туалет
6	Кухня	8,06	8,3


Список чертежей:
1. Фасад 1-6, Фасад И-А

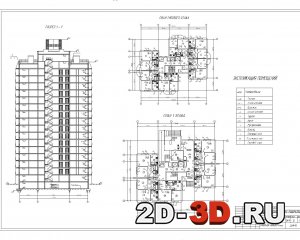

2. Разрез 1-1, план 1-го этажа, план типового этажа
3. Генплан, роза ветров, ТЭП
4. План кровли, план перекрытия, узлы
5. План парковки, узел, экспликация помещений
6. Технологические карта по забивке свай монолитного ростверка, технологическая карта на земляные работы
7. Стройгенплан
8. Календарный план, график движения рабочей силы
9. Спецификация арматурных сеток, каркас пространственный, лестничный марш

Содержание расчетно-пояснительной записки:
ВВЕДЕНИЕ
РАЗДЕЛ 1 АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ
1.1 Описание района строительства
1.2. Генеральный план
1.2.1 Общее объемно-пространственное решение проектируемого здания
1.3 Описание объемно-планировочного решения объекта проектирования
1.3.1 технологические решения подземного паркинга
1.4 Описание конструктивного решения объекта проектирования
1.4.1Фундаменты
1.4.2 Стены
1.4.3 Перекрытия
1.4.4 Окна
1.4.5 Двери
1.4.6 Инженерное оборудование
1.5 Теплотехнический расчет ограждающих конструкций
РАЗДЕЛ 2 РАСЧЁТНО - КОНСТРУКТИВНЫЙ
2.1 Описание конструктивного решения здания
2.1.2 Определение пролетов (конструктивного и расчетного)
2.1.3 Определение нагрузок и усилий
2.1.4. Характеристика прочности бетона и арматуры. Подбор сечений

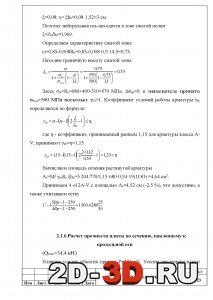

2.1.5. Расчет плиты по сечению, нормальному к продольной оси
2.1.6 Расчет прочности плиты по сечению, наклонному к продольной оси

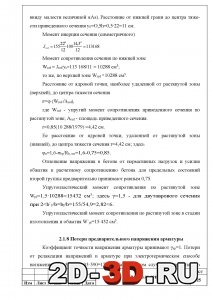

2.1.7 Расчет многопустотной плиты по предельным состояниям второй группы
2.1.8 Потери предварительного напряжения арматуры
2.1.9 Расчет по образованию трещин, нормальных к продольной оси
2.1.10 Расчет прогиба плиты
2.2 Расчет лестничного марша
2.2.1 Исходные данные
2.2.2 Определение нагрузок и усилий
2.2.3 Предварительное назначение размеров сечения марша
2.2.4 Подбор площади сечения продольной арматуры
2.2.5 Расчет наклонного сечения на поперечную силу
2.2.6 Определение прогибов
РАЗДЕЛ 3 ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ И ЭКОНОМИКА СТРОИТЕЛЬСТВА
3.1 Обоснование продолжительности строительства
3.2. Подготовительный период
3.3. Методы производства основных видов работ
3.3.1. Земляные работы
3.4. Возведение несущих и ограждающих конструкций здания ниже отметки 0.00
3.4.1. Производство свайных работ
3.4.2. Устройство монолитного железобетонного ростверка
3.5 Выбор монтажных кранов
3.6 Расчет ресурсов строительства
3.6.1 Расчет общей численности работающих по категориям в зависимости от вида строительства
3.6.2 Расчет потребности во временных зданиях и сооружениях
3.6.3 Расчет потребности в складских площадях
3.6.4 Расчет потребности в воде и определение диаметра временного водопровода
3.6.5 Расчет потребности в электроэнергии и подбор временной трансформаторной подстанции
3.6.6 Потребность в машинах, оборудовании и инвентаре
3.6.7 Перечень технологической оснастки, инструмента, инвентаря и приспособлений
3.9. Локальная смета№1 Общестроительные работы
3.10. Локальная смета№2 Санитарно-технические работы
3.11. Локальная смета №3 Электротехнические работы
3.12. Объектная смета №1
РАЗДЕЛ 4 НАУЧНО-ИССЛЕДОВАТЕЛЬСКАЯ РАБОТА
4.1 ПОДБОР ИЛИ СРАВНИТЕЛЬНЫЙ АНАЛИЗ НОВОГО КОНСТРУКТИВНОГО РЕШЕНИЯ
4.2 Гидравлический расчет системы ГВС
4.2.1 Подбор циркуляционных насосов системы горячего водоснабжения...
4.2.2 Выбор тепло-насосной установки для системы горячего водоснабжения объекта
РАЗДЕЛ 5. ОХРАНА ТРУДА И ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ
5.1 Основные мероприятия по охране труда на объекте
5.1.1Охрана труда при монтажных работах.
5.1.2 Охрана труда при устройстве фундамента
5.2 Основные мероприятия по охране окружающей среды при выполнении работ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
ПРИЛОЖЕНИЕ


Описание конструктивного решения объекта проектирования
Конструктивная схема здания с поперечными и продольными несущими стенами из монолитного бетона. Конструктивной основой здания является железобетонный каркас с пространственным ядром жесткости.
Здание развивается вверх, компактное в плане.
Фундаменты приняты свайные с монолитным низким ростверком.

Фундаменты
Фундаменты приняты свайные, исходя из геологических условий, произведенных расчетов и технико-экономических сравнений. Свайное поле площадью 69,85 м2 разработано под несущую способность свай. Допускаемая нагрузка на сваю Р=50,0 Н. По верху свай располагается монолитный ростверк. Верхние концы свай заходят в тело монолитного ростверка на глубину 100 мм. Бетонирование ростверка производят непрерывно.
Армирование ростверка запроектировано сварными каркасами, соединяемыми в продольном направлении сварными швами внахлест.
Под монолитный ростверк наружных стен укладывают слой щебня или
крупнозернистого песка толщиной 200 мм, а под монолитный ростверк внутренних стен слой щебня или тяжелого бетона толщиной 100 мм. По верху ростверка под монолитными стенами укладывают слой цементно-песчаного раствора толщиной 20 мм.
Вертикальная гидроизоляция – обмазочная (битумная мастика). Вертикальные поверхности стен подвала, соприкасающиеся с грунтом, обмазывают за 2раза битумной мастикой.
В период строительства в целях защиты фундамента от промерзания предусмотрена теплозащита грунта керамзитом толщиной 300 мм под отмосткой по периметру здания γ=500 кг/м3.

Стены
Наружные стены из монолитного керамзитобетона γ=1200 кг/м3 класса по прочности на сжатие В12,5 толщиной 450 мм, внутренние стены – вертикальные ограждающие конструкции, в нашем случае, не выполняющие несущую функцию, сделаны из газоблока.
При выборе стенового материала была составлена сравнительная таблица 1.2.

Перекрытия
Перекрытия – многопустотные железобетонные плиты по сериям: 1.090.1-1; 1.141-1.
Покрытия сборные железобетонные панели по сериям: 1.090.1-1; 1.141-1.

Окна
Стеклопакеты с I-стеклом
Энергосберегающие стекла в пластиковых окнах I-типа (или И-стекло) считаются более современными и популярными у потребителей.
Низкоэмиссионный слой здесь выполняют на основе серебра и напыляют его уже на изготовленное стекло, а не при изготовлении стеклянной основы. Толщина слоя не превышает 0,12 мкм, энергосберегающее покрытие такого окна совершенно неразличимо глазом.
В работе применяют вакуумный метод нанесения, за счет чего тонкий слой получается абсолютно ровным, в отличие от К-технологии.
При сопоставлении с К-слоем этот тип стеклопакета привлекает улучшенными показателями теплозащиты: в отопительный период отражает внутрь жилья до 90% тепла.
Спор со стандартными стеклопакетами И-покрытие тоже выигрывает: когда за окном –26 °С, в комнате +20 °С, то на поверхности энергосберегающего окна будут держаться +14 °С, а на обычном всего +5 °С.
Технологические особенности делают I-покрытие мягким по структуре, его легко поцарапать. Поэтому такое стекло нужно устанавливать стороной с напылением внутрь стеклопакета. Стоимость окон ниже изделий с К-покрытием.

Двери
Двери – это конструкции, служащие для сообщения между помещениями.
В проекте используются следующие двери:
Для входа в квартиру- Стальная дверь с порошковым напылением PC3
Внутренние двери установлены согласно ГОСТ 475-2016 БЛОКИ ДВЕРНЫЕ ДЕРЕВЯННЫЕ И КОМБИНИРОВАННЫЕ

Инженерное оборудование
Лифт был подобраны согласно ГОСТ 5746-2015*, грузоподъемность составляет 600 и 1000 кг, а номинальная скорость перемещения порядка 1,4 м/с, что удовлетворяет требованиям международного стандарта ИСО 4190/1-80.
Размер входа: 1300 мм.    Шахта лифта разработана согласно противопожарным требованиям со сквозной вентиляцией. Отклонение ширины и глубины кабины от номинальных размеров не должно быть более ± 10мм. В крыше кабины лифта, используемого для перевозки пожарных подразделений, предусмотрен люк размером не менее 700x500 мм. Люк должен быть оборудован выключателем, контролирующим его запирание. Согласно ГОСТ Р 51631-2000 точность остановки кабины лифта должна быть в пределах ±15 мм.
Водоснабжение жилого дома предполагается от проектируемого кольцевого водопровода диаметром 150 мм.
Для создания необходимого напора устанавливаются повысительные насосы. Расход воды на наружное пожаротушение составляет 15 л/сек.
Пожаротушение осуществляется от проектируемого и существующего пожарных гидрантов. Для повышения напора в сети водопровода в квартале постройки отстроена повышающая насосная станция, которая обеспечит требуемый напор воды в зданиях квартала. Ввод хозяйственно-питьевого водопровода прокладывается из чугунных водопроводных труб, диаметром 150 мм. Водомерные узлы с водомерами устанавливаются на вводах в подвале здания и в помещении теплового пункта.
Бытовая канализация - стоки от санитарных приборов жилого дома отводятся двумя выпусками бытовой системы канализации в смотровые колодцы на проектируемой квартальной сети канализации.
Горячее водоснабжение теплоснабжение запроектировано от индивидуальной   крышной котельной с газовыми теплогенераторами ИМ 120-32-1.2. Расчетная температура воздуха для отопления -25°С.
Температура теплоносителя после элеватора в системе отопления жилого дома 95-70°С. Система    отопления    принята     однотрубной    с    вертикальной    разводкой     со    смещенными замыкающими участками.
Нагревательные   приборы   -   алюминиевые   радиаторы    марки   Equation 500/90.
Проектом   предусмотрена прокладка транзитных трубопроводов по подвалу.
Электроснабжение - осуществляется по двум кабельным, взаимно —резервируемым линиям от существующей трансформаторной подстанции одним вводам (0.4 кВт) в здание. Проектом предусмотрены следующие виды освещения:
- рабочее 220 В во всех помещениях;
- аварийное 220 В в электрощитовой, машинном помещении лифта, узле управления; -эвакуационное 220 В на лестничных клетках, в коридорах. В лифтовом холле;
- ремонтное 360 В в венткамерах, машинном помещении лифта, подвале, узле управления. Все металлические    нетоковедущие    части     электрооборудования    подлежат    занулению     путём металлического соединения с нулевыми жилами питающих кабелей.
Молниезащита выполняется в виде молниезащитной сетки, укладываемой под слоем кровельного ковра покрытия. К сетке присоединяются металлические водосливные воронки, радиостойки и телеантенны.
Телефонизация -   подключение телефонного кабеля осуществляется от кабельного ящика, закрепленного   в телефонной   сети    существующей   городской   станции.    Телефонный   кабель прокладывается в траншее на глубине 0.7 м от дневной поверхности земли с покрытием кирпичом для защиты от возможных механических повреждений. Прокладка кабеля в подвале осуществляется в специальных каналах.
Внутренние водостоки.   В здании предусматривается устройство внутренних водостоков для
отвода дождевых и талых вод на отмостку.  На каждом выпуске из здания предусмотрен гидравлический затвор. Сеть водостоков монтируется из полиэтиленовых труб.
Вентиляция жилого дома принята естественной.  Вытяжка предусмотрена через вентканалы кухонь и санузлов. Вытяжка из кухонь оснащена регуляционными решетками Р200. Монтажной регулировкой решетками Р200 должно быть предусмотрено неполное закрытие решетки. Приток воздуха неорганизованный

ДИНО

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD	79 (9)
