Проект 9-ти этажного жилого дома из крупноразмерных элементов
Готовый курсовой проект с запиской и чертежами в редактируемом формате .dwg AutoCAD
Фасад в осях 9-1.Разрез 1-1 План перекрытий.План фундамента
План на отм. ±0,000. План типового этажа.План кровли
Архитектурно-строительные решенияАрхитектурно-строительные решения 2Наружняя и внутренняя отделка

Здание прямоугольное в плане, с размерами в плане – 24,0х13,5м. В плане запроектировано две трёхкомнатных квартиры, две – двухкомнатные. Здание односекционное, 9-ти этажное, тип секции – рядовая. Высота этажа 2,8 м. Здание запроектировано с подвалом.
Конструктивная система здания – каркасная. Конструктивная схема здания – продольная.
Район строительства – город Могилёв, Республика Беларусь. Здание размещается на участке со спокойным рельефом.

Экспликация квартир:
Таблица

Список чертежей:
1. План на отм. ±0,000. План типового этажа. План кровли
2. Фасад в осях 9-1. Разрез 1-1

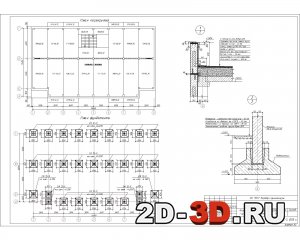

3. План перекрытий. План фундамента

Содержание расчетно-пояснительной записки:
1. Введение
2. Технико-экономические показатели объёмно-планировочных решений
3. Расчет сопротивления теплопередаче ограждающей конструкций
4. Архитектурно-строительные решения
4.1. Фундаменты
4.2. Колонны
4.3. Ригели
4.4. Перекрытия
4.5. Лестницы
4.6. Стены и перегородки
4.7. Крыша, кровля
4.8. Окна и двери
4.9. Полы
5. Наружная и внутренняя отделка
6. Санитарно-техническое оборудование
7. Спецификация сборных железобетонных изделий
8. Литература

Расчет сопротивления теплопередачиСан-тех оборудованиеТЭП

Архитектурно-строительные решения.
Фундаменты.
В проектируемом здании предусмотрен отдельностоящий столбчатый фундамент стаканного типа. Геометрические размеры фундаментов обосновываются величинами нагрузок, действующими на них, а также несущей способностью грунта. Для отвода ливневой и талой вод от фундаментов предусмотрено устройство отмостки шириной 800 мм из бетона БСГТ П1 С20/25 F100 W4 СТБ 1035-96 толщиной 80 мм по щебеночному основанию, уклон i=0,025. Для предотвращения затекания воды в подвал по цокольным панелям стен подвала устраивается вертикальная гидроизоляция в виде обмазки горячим битумам за два раза.
Отметка низа подошвы фундамента с учетом проектируемого подвала -4,2 м.
Колонны.
Несущие элементы каркаса – железобетонные колонны сечением 300х300 мм. Колонны приняты верхние, нижние и средние, стыковые, одно- и двухконсольные, двух-, трех- и одноэтажной разрезки.
Одноконсольные колонны устанавливаются по крайним рядам, двухконсольные – по средним рядам.
Ригели.
Ригели приняты таврового сечения с полкой по низу высотой 450 мм. Ригели приняты для двухстороннего опирания плит перекрытия, для одностороннего опирания плит перекрытия и лестничных маршей.
При устройстве диска перекрытия приварить ригеля к консолям колонн. Стык ригеля с колонной шарнирный со скрытой консолью.
Перекрытия.
Перекрытие запроектировано из многопустотных железобетонных плит высотой 220 мм. При устройстве диска перекрытия связевые панели сварить между собой и ригелями. Швы между элементами тщательно замонолитить цементным раствором М200.
Стены и перегородки.
Наружные стены здания выполнены из трёхслойных стеновых панелей с  поверхностью, подготовленной под  окраску. Толщина стен подобрана в соответствии с теплотехническим расчетом (пункт 3 пояснительной записки) и составляет 300 мм. Панели наружных стен решены навесными. Разрезка стен однорядная. Панели крепятся к закладным элементам колонн каркаса при помощи сварных и арматурных связей.
Межквартирные стены толщиной 200 мм выполнены из газосиликатных блоков на цементно-песчаном растворе.
Межкомнатные перегородки толщиной 100 мм выполнены из газосиликатных блоков на цементно-песчаном растворе.
Для вентиляции санузлов и кухни установлены вентиляционные блоки 900х300 мм высотой на этаж.
Лестницы.
Для междуэтажного сообщения имеются лестницы. Лестница запроектирована железобетонная из маршей с полуплощадками. Ширина лестничной площадки 1650 мм, ширина лестничного марша 1150 мм. Между маршами обеспечивается зазор для свободного пропуска пожарного рукава.
Ограждения на лестницах устраиваются металлические с деревянными поручнями. Стойки ограждения привариваются к закладным деталям марша. Высота ограждения лестницы – 900 мм.
Крыша, кровля.
Крыша запроектирована с теплым чердаком.
Кровля запроектирована плоская, рулонная, с организованным водостоком через две водосточные воронки с созданием уклона к ним 5%. Основной уклон кровли 5%. Кровля включает в себя следующие слои: 2 слоя рулонного материала, цементно-песчаная стяжка 40 мм с армированием, легкий бетон для придания уклона, утеплитель из минераловатных жестких плит толщ. 150 мм, 2 слоя пароизоляции, железобетонная плита покрытия 220 мм.
В местах примыкания кровли к парапету, водосточным воронкам, вентшахтам основной водоизоляционный ковер усилить двумя слоями рулонного материала для дополнительной гидроизоляционной защиты. Покрытие парапета выполнено из оцинкованной кровельной стали.
Окна и двери.
Естественное освещение помещений обеспечивается через окна. В здании приняты деревянные двухстворчатые окна спаренной конструкции с тремя рядами остекления. Окна имеют поворотно-откидные устройства для открывания створок.
Дверь наружная входная – металлическая, оборудована уплотняющими прокладками в притворах, коробка усиленная, навеска на три петли, имеется порог. Двери внутренние межквартирные и межкомнатные – деревянные, глухие и частично остекленные с одинарным остеклением полотен, без порога, навеска на две петли.
Оконные и дверные блоки крепятся распорными дюбелями. Зазор между коробкой и стеной тщательно заделывается монтажной пеной. Внутренние откосы штукатурятся. Снаружи устраивается отлив из оцинкованной стали. Внутри устанавливаются подоконные доски. По периметру дверных коробок устраивается пенополиуретановая уплотняющая прокладка.

По долговечности здание относится к Ι степени, так как его конструктивные элементы рассчитаны на срок службы до 100 лет.
По огнестойкости в соответствии с ТКП 45-2.02-315-2018 «Пожарно-техническая классификация зданий, структурных помещений и материалов» здание относится ко ІІ степени огнестойкости.
Уровень ответственности - II согласно изм.1 ГОСТ 27751-88
Класс функциональной пожарной опасности - Ф1.3 по ТКП 45-2.02-315-2018.
Класс сложности здания - К-3 согласно СТБ 2331-2015 «Здания и сооружения.    Классификация. Основные положения».

УО «ПОЛОЦКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ» ПГУ
Тип проекта Учебный Кол-во листов (чертежей)
Формат .dwg AutoCAD, .docx Word 15 (3)
