9-ти этажное жилое здание на 36 квартир

Курсовой проект

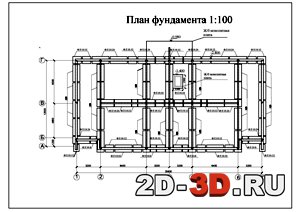

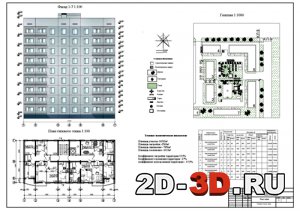

Список чертежей: генплан, фасад, план типового этажа, план перекрытий, план кровли, план фундамента, разрез, конструктивный разрез по стене.

Проектируемый объект: 9-ти этажное жилое здание. Место строительства: город Актау, Мангыстауская область, Республика Казахстан.

Были приняты следующие условия строительства:

-снеговой район 1 с нормативным значением веса снегового покрова 50 кг/м²; согласно таблице 4 СНиП 2.01.07-85* «Нагрузки и воздействия»;

-ветровой район 4 с нормативным значением ветрового давления 48 кг/м, согласно таблице 5 СНиП 2.01.07-85* «Нагрузки и воздействия»;

-расчетная зимняя температура -17°С, обеспеченностью 0,92 согласно таблице 1 СНиП РК 2.04-01-2001 «Строительная климатология ».

Участок строительства характеризуется следующими основными показателями:

а) рельеф: спокойный, спланированный;

б) почва и грунт: изыскания не производились.

в) гидрологическая характеристика: материалов изысканий нет;

г) господствующие ветра: юго-восточные.

Сейсмичность – 6 баллов, согласно СН РК 2.03-30-2006 «Строительство в сейсмических районах». Степень пожарной опасности – 2. Класс ответственности здания – 2. Категория по многоэтажности – 1.

Содержание РПЗ:

Введение

1 Исходные данные

2 Генеральный план

2.1 Технико-экономические показатели

3 Объёмно-планировочное решение

3.1 Описание функционального процесса здания

3.2 Объемно-планировочное решение

3.3 Технико-экономические показатели

4 Конструктивное решение

4.1 Обеспечение пространственной жесткости каркаса

4.2 Описание конструктивных элементов

5 Отделочные и специальные работы

5.1 Наружная отделка

5.2 Внутренняя отделка

6 Инженерное оборудование

6.1 Отопление

6.2 Водоснабжение

6.3 Канализация

6.4 Вентиляция

6.5 Инженерные приборы

6.6 Мусоропровод

Список литературы
