Автоцентр с металлическим каркасом для продажи и обслуживания автомобилей

1 880
rihhansu
20 декабря 2019
  • 100

Формат файлов: AutoCAD, dwg
Кол-во чертежей: 14
Теги: Avtoservis автоцентр
Категории: Чертежи проекты / Архитектурные. Общественные здания
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, dwg (14)

Автоцентр с металлическим каркасом


Фасад Ж-А, А-Ж  Элементы заполнения оконных проёмов

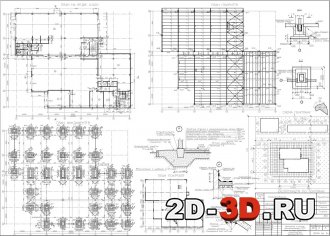

План на отм. 0.000, план покрытия, план фундаментов, план кровли, генплан, узлы Разрез 1-1, 2-2

Автотехцент по продаже автомототехники со станцией технического обслуживания автомобилей, предпродажной подготовкой и обслуживанием транспортных средств расположенный по адресу: г. Макеевка, Червоногвардейский район, ул. Донецкое шоссе.


Список чертежей:

1. Общие данные
2. Фасад Ж-А, А-Ж
3. Фасад 1-8, 8-1

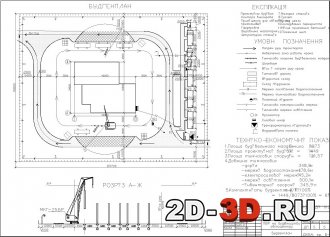

4. Стройгенплан

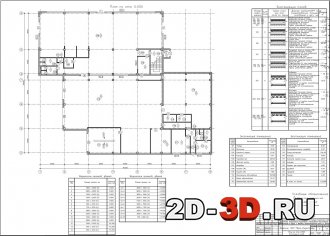

5. План на отм. 0.000, экспликация полов, ведомость проемов, дверей
6. План на отм. +3.255,
7. Схема расположения перемычек, конструкций заполнения оконных и дверных проемов. Спецификация элементов заполнения проемов. Ведомость перемычек, Спецификация перемычек.

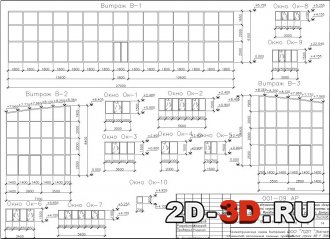

8. Геометрические схемы витражей и элементов заполнения оконных проемов

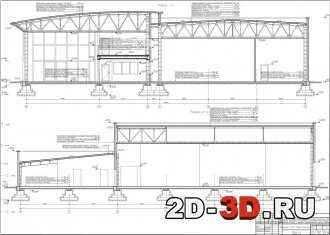

9. Разрез 1-1, 2-2
10. Узлы
11. Узлы
12. Схема монтажа подвесного потолка из гипсокартонных листов (система "Knauff")
13. Ведомость отделки помещений
14. Экспликация помещений

Перед открытием файла AutoCAD распакуйте архив, выбирайте отображение прокси-графики, чтобы отображались все чертежи.

Скачать:

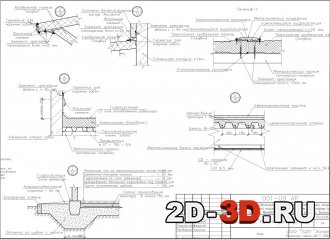

Узлы  Геометрические схемы витражей и элементов заполнения оконных проемов

План на отм. 0.000 экспликация полов, ведомость проемов, дверей   Генплан

Дополнительные чертежи зданий.

Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, dwg (14)
