Проект пожарного депо

5 340
sergeeff85
19 февраля 2020
  • 0

Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 11
Теги: Пожарная часть 3 этажа
Категории: Чертежи проекты / Архитектурные. Общественные здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 15 (11)

Проект пожарного депо

Контрольная работа


Фасад в осях 1-5Фасады 1-6, Г-А, 6-1, Ф-Г

Генеральный план План на отм. 0000

Разрез 1-1, 2-2Спецификация элементов заполнения проемов, эскиз окон, экспликация полов
Список чертежей

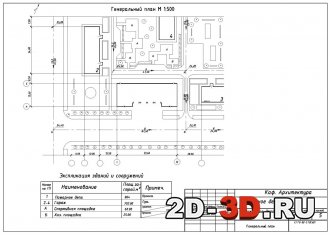

  1. Генеральный план

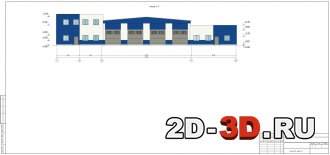

  2. Фасад в осях 1-5

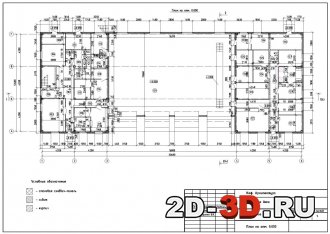

  3. План на отм. 0000
  4. План на отм. 0000
  5. План на отм. 0000
  6. План на отм. 0000
  7. План на отм. 0000
  8. План на отм. + 3.600

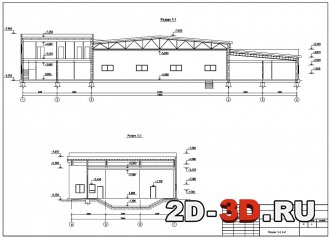

  9. Разрез 1-1, 2-2
  10. Фасады 1-6, Г-А, 6-1, Ф-Г

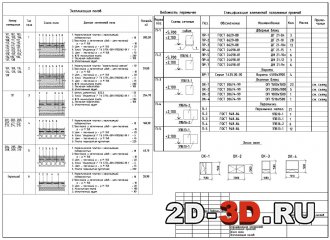

  11. Спецификация элементов заполнения проемов, эскиз окон, экспликация полов
1. Типовой проект – пожарное депо.
2. Рельеф местности – ровный.
3. Конструктивная схема – здание каркасное с навесными панелями. Пространственная жесткость и устойчивость обеспечивается совместной работой колонн и горизонтальных дисков перекрытий и балок. Жесткий диск образуется анкеровкой плит между собой, крайних плит с балками, с последующей заделкой швов бетоном.
4. Конструктивная характеристика:
а) фундаменты – столбчатые сборные железобетонные из бетона марки 100;
б) колонны – сборные железобетонные сечением 300 х 300 мм по ГОСТ 18979-2014. Фундаментные балки по ГОСТ 28737-90;
в) балки перекрытия и покрытия – сборные железобетонные таврового сечения по ГОСТ 18980-90;
г) стены – керамзитобетонные панели и кирпичные, толщиной в 1,5 кирпича в с утеплением пенополистиролом снаружи стены;
д) перегородки – из легко бетонных блоков толщиной 100 мм;
е) покрытия (и перекрытия)– сборные железобетонные многопустотные плиты покрытия (перекрытия) по серии 1.141-1;
ж) перемычки – сборные железобетонные по серии 1.138-10;
з) кровля –  мягкая рулонная из наплавляемых материалов.
и) заполнение проемов: – окна деревянные по ГОСТ 16.289-89;
к) двери деревянные для жилых и общественных зданий ГОСТ 6629-88;
л) полы – паркетная доска, ламинат, керамическая плитка;
м) внутренняя отделка помещений – штукатурка, окраска, обои, натуральное дерево; санузлы - керамическая плитка;
н) наружная отделка – фактурная штукатурка;

Общая характеристика здания.
Согласно объемно планировочному решению класс данного здания- II, степень долговечности- II, степень огнестойкости-II.
Основные показатели проекта
  • Строительный объем - 4735 м3
  • Площадь застройки - 854,05 м2
  • Общая площадь здания - 1008,2 м2
  • Степень огнестойкости - II
  • Класс функциональной пожарной опасности - Ф 4.4
  • Класс ответственности - II
  • Высота первого этажа 4,800 м
  • Высота второго и третьего этажей 3,900 м
  • Высота всего здания  12,285 м
  • Размеры в осях 1-9: 36,000  м
  • А-Е: 24,000 м
Содержание пояснительной записки
1. Исходные данные
2. Объемно-планировочное решение
3. Технико-экономические  показатели
4. Конструктивные решения
4.1. Конструктивная схема здания
4.2. Теплотехнический расчёт наружной стены и чердачного перекрытия
4.3. Конструктивных элементов
4.3.1. Фундаменты
4.3.2. Колонны
4.3.3. Балки
4.3.4.Стены
4.3.5.Перекрытия
4.3.6. Полы
4.3.7. Кровля

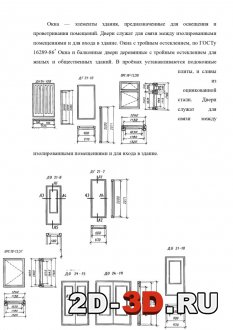

4.3.8. Окна и двери
5. Наружная и внутренняя отделки
6. Инженерное оборудование
Список литературы

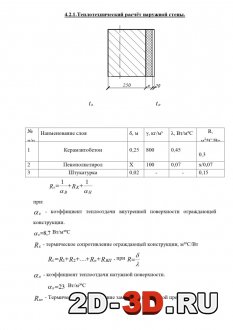

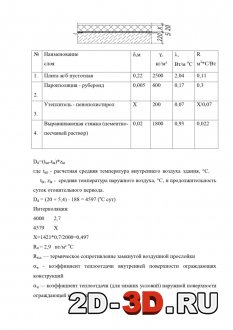

 Теплотехнический расчёт наружной стены Теплотехнический расчёт чердачного перекрытия Окна и двери
