Дополнительный корпус детского сада №43 на 120 мест

193
Nemesida
19 ноября 2021
  • 0

Формат файлов: AutoCAD, Word, Adobe Reader, dwg, docx, pdf
Кол-во чертежей: 16
Теги: Детский сад Рабочий проект
Категории: Архитектурные. Общественные здания / Школы и детские сады

Дополнительный корпус детского сада №43 на 120 мест
Рабочий проект
Чертежи и пояснительная записка

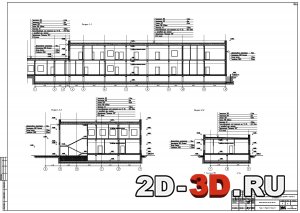

Цветовое решение фасадовРазрез 1-1, разрез 2-2, разрез 3-3
План 1 этажаПлан 2 этажа
Список чертежей:
  1. Цветовое решение фасадов
  2. План технического подполья
  3. План 1 этажа
  4. План 2 этажа
  5. План кровли
  6. Разрез 1-1, разрез 2-2, разрез 3-3
  7. Разрез 4-4, разрез 5-5, разрез 6-6
  8. Экспликация полов
  9. Ведомость отделки помещений
  10. Ведомость элементов заполнения дверных проемов
  11. Ведомость элементов заполнения оконных проемов
  12. Ведомость объемов работ (внутренняя отделка)
  13. Ведомость объемов работ (кровля)
  14. Ведомость объемов работ (перегородки)
  15. Ведомость объемов работ (устройства полов)
  16. Ведомость объемов работ (фасад)
Основные технико-экономические показатели объекта:
  • Полезная площадь здания – 1861,34 м2
  • Общая площадь здания – 3076,1 м2
  • Площадь застройки – 1303,80 м2
  • Строительный объем – 11818,62 м3
  • Этажность – 2 этажей
  • Количество мест – 120
Проектируемый объект «Дополнительный корпус детского сада №43 на 120 мест, в с. Орлиное по ул. Кедровая, д.11»
План технического подпольяПлан кровли
При разработке проектной документации приняты следующие климатические
характеристики района строительства:
  • климатический район - IVБ
  • снеговой район – I (50кг/м2
  • ветровой район – II (30кг/м2)
  • сейсмичность района – 8 балов
  • температурный режим здания – отапливаемый
Предусмотрено выполнение двух автомобильных проездов к зданию, для грузового автотранспорта, также предусмотрены тротуары и пешеходные дорожки к входам в здание детского сада. Дополнительный корпус детского сада, прямоугольной формы в плане, с тремя выступающими уступами. Здание 2-х этажное с техническим подпольем, размеры здания в осях – 53,5х26,6 м.
Максимальная высотная отметка от уровня земли до верха парапета здания составит 10,0 м. Кровля неэксплуатируемая, плоская, с наружным водостоком.
  • II степени огнестойкости
  • класс конструктивной пожарной опасности - С0;
  • уровень ответственности - нормальный;
  • функциональная пожарная опасность – Ф 1.1
Конструктивная схема здания – каркасная с несущими колоннами и ригелями.
Общая жесткость и устойчивость здания обеспечены за счет совместной работы монолитных перекрытий и монолитных лестничных клеток, выступающих ядрами жесткости здания.
Фундаменты – фундамент здания плитный на естественном основании.
Стены наружные – газобетон D600, толщ. 250мм.
Стены внутренние не несущие – газобетон D600, толщ. 250мм и 100мм.
Утепление наружных стен – минераловатные плиты Rockwool Фасад Баттс-100мм.
Цоколь – облицовка бетонной плиткой.
Отмостка – асфальтобетон.
Перекрытия – монолитные железобетонные.
Лестничные клетки – монолитные железобетонные лестничные марши и площадки. Перила лестниц металлические.
Кровля – плоская, не эксплуатируемая с наружным водостоком через парапет.
Доступ на кровлю здания, для пожарных подразделений предусматривается по вертикальным пожарным лестницам, тип П1-2.
 Экспликация половВедомость элементов заполнения оконных проемов
Содержание пояснительной записки
1. Основание для проектирования
2. Описание и обоснование внешнего и внутреннего вида объекта капитального строительства, его пространственной, планировочной и функциональной организации
3. Обоснование принятых объемно-пространственных и архитектурно-художественных решений
4. Описание и обоснование использованных композиционных приемов при оформлении фасадов и интерьеров объекта капитального строительства
4.1 Окна
4.2 Двери
5. Описание решений по отделке помещений основного, вспомогательного, обслуживающего и технического назначения
5.1 Полы
5.2 Стены и перегородки
5.3 Потолки
6. Описание архитектурных решений, обеспечивающих естественное освещение помещений с постоянным пребыванием людей
7. Описание архитектурно-строительных мероприятий, обеспечивающих защиту помещений от шума, вибрации и другого воздействия
8. Описание решений по светоограждению объекта, обеспечивающих безопасность полета воздушных судов
9. Описание решений по декоративно-художественной и цветовой отделке интерьеров


 Ведомость объемов работ (внутренняя отделка)Ведомость объемов работ (фасад)Ведомость объемов работ (устройства полов)
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, Word, Adobe Reader, dwg, docx, pdf 9 (16)
