Учебно-просветительский центр при университете
Дипломный проект

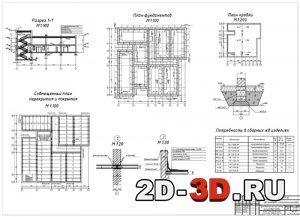

Фасады, планы этажей, генеральный планПлан фундамента с экспликацией, совмещенный план перекрытий и покрытий, план кровли, разрезы, узлы

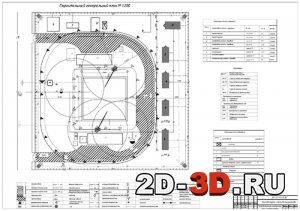

Cтроительный генеральный планТехнологическая карта на монтаж ленточного сборного фундамента

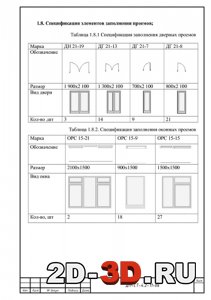

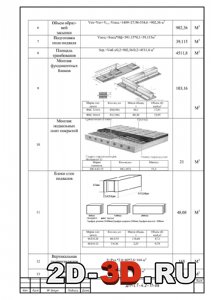

Теплотехнический расчет наружных стенПодсчет объемов всех общестроительных работ по объектуСпецификация заполнения дверных и оконных проемов



Список чертежей: фасады, планы этажей, генеральный план, план фундамента с экспликацией, совмещенный план перекрытий и покрытий, план кровли, разрезы, узлы, строительный генеральный план, технологическая карта на монтаж ленточного сборного фундамента, календарный график производства работ.
Содержит локальную смету.

Размеры генерального плана 115x105 м. На генплане расположены: проектируемое здание, детские площадки, фонтан, продовольственный магазин, жилые дома.
Ширина дорог на генплане 6м, тротуаров – 2,5 м.
Покрытие дорог асфальтовое, тротуаров – тротуарная плитка.
К проектируемому зданию подведены такие  инженерные сети как водоснабжение, канализация, электроснабжение, теплоснабжение и телефон, которые подключены к действующим инженерным сетям.
Благоустройство территории выполнено из посадки лиственных и хвойных деревьев и газонов и составляет 42%.
Относительно сторон света здание имеет широтную ориентацию, что обеспечивает благоприятную инсоляцию помещения.
Здание в плане имеет сложную форму с размерами в осях 27,0м х 27,0м. Конструктивный тип здания – бескаркасный.
Высота этажа 3,0 м. Пространственная жесткость и устойчивость здания обеспечивается за счёт жесткого соединения всех элементов, перевязки швов при кладке, сварки закладных деталей, заливки швов между плитами покрытия.
Эвакуация людей из помещений осуществляется через наружные входные двери.

Строительный объем:4110 м3
Общая площадь: 1429,1м2
Рабочая площадь: 000,56 м2
Фундаменты – под стены кирпичные толщиной 510мм,
Фундаментные подушки по серии 1.112-5 марки ФЛ 12.24,
ФЛ 12.12.
Фундаментные блоки ГОСТ 13579-78 марки ФБС-24.6.6-Т,
ФБС-12.6.6-Т. ФБС-24.6.3-Т,ФБС-12.6.3-Т.
Стены – глиняный кирпич (обычный) в полтора кирпича.
Перегородки - кирпичные.
Плиты покрытия по серии 1.141-1 марки ПК8-63.15, ПК8-60.30.
Перемычки – ж/б монолитные.
Лестницы - сборные железобетонные по серии 1.151-5с марки ЛМ30-12.
Лестничные площадки по серии 1.252-2с, марки С-ЛПУ 26-12, марки С-ЛПУ 56-12.
Кровля - рулонная из 4-х слоев рубероида с защитным слоем из гравия.
Полы – керамическая плитка, линолеум, паркет.
Окна – по серии 1.136.5-16, марки ОРС 9-15, ОРС 22-15, ОРС15-15.
Двери – по серии 1.136-11, марки ДГ 20-6, ДГ 20-9, ДГ 20-18,ДГ 21-20.
Наружная отделка: стены – штукатурка с последующей  окраской,  цоколь – природный камень.
Внутренняя отделка - штукатурка, окраска известью и масляными красками за два раза, облицовка керамической плиткой h=3,0м.
Водопровод – хозяйственно-питьевой от местной сети.
Канализация – хозяйственно-бытовая и производственная к местным сетям.
Отопление – центральное водяное от внешнего источника Тг=95оС, Тоо=70оС.
Вентиляция – приточно-вытяжная с естественным и механическим побуждением.
Горячее водоснабжение – от городских сетей.
Освещение – люминесцентные светильники и лампы накаливания.
Силовое оборудование – от местных сетей напряжением 380/220В.
Слаботочные устройства – телефонизация, звукоусиление, электрочасофикация, охранная и пожарная сигнализация.

Степень долговечности: II
Степень огнестойкости: II
Глубина заложения фундамента: -1,2
Глубина промерзания:-0,8 м
Сейсмичность площадки: 7 баллов


Технико-экономические показатели

N п/п

Наименование показателей

Един.     измер

Кол-во

1



Площадь территории

м2

12057

2



Площадь зданий и сооружений

м2

3304

3



Плотность застройки

%

27

4



Площадь озеленения

м2

5085

5



Процент озеленения

%

42

6



Площадь дорог и тротуаров

м2

3668

7



Коэффициент использования территории

-

0,58



Содержание пояснительной записки
Введение
1.1 Генплан участка, технико-экономические показатели к генплану
1.2 Описание функционального процесса для просветительского центра при университете
1.3 Краткая характеристика проектируемого здания
1.4.1Объемно-планировочное решение
1.4.2 Технико-экономические показатели по зданию
1.5.1 Конструктивная характеристика элементов здания
1.5.2 Теплотехнический расчет наружных стен
1.5.3 Расчет глубины заложения фундаментов
1.5.4 Расчёт лестницы
1.6 Наружная и внутренняя отделка
1.7 Инженерное оборудование здания.
1.8 Спецификация элементов заполнения проемов
1.9 Спецификация сборных железобетонных изделий
1.10 Экспликация полов
2.1 Технологическая карта на устройство сборного ленточного фундамента
2.2 Подсчет объемов всех общестроительных работ по объекту
2.3 Основные решения календарного плана
2.4 Подсчет трудоемкостей, числа машино-смен работы
2.5 Описание стройгенплана; расчеты площадей складов и временных зданий, потребности в воде, электроэнергии
2.6 Основные решения по охране труда и противопожарным мероприятиям на объекте
2.7 Технико-экономические показатели по разделу

Раздел чертеж здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, Excel, ТУРБО сметчик, dwg, docx, xls, esw 59 (5)
