Культурно-деловой центр на 150 посетителей с залом на 100 мест

271
Alyona
13 октября 2020
  • 100

Формат файлов: AutoCAD, dwg, pdf
Кол-во чертежей: 5
Культурно-деловой центр на 150 посетителей с залом на 100 мест
Чертежи

План этажа на отм. 0.000 , фасад 1-8, разрез1-1

ТЕХНИЧЕСКИЕ - ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
  1. Площадь территории 7000м2
  2. Площадь застройки 1656.13м2
  3. Плотность застройки 40.56%
  4. Площадь озеленение 1823.87м2
  5. Процент озеленения 26.05%
  6. Площадь дорог и тротуаров 3520м2
  7. Коэффициент исп. территории 0.59%
Список чертежей дипломного проекта
  1. План этажа на отм. 0.000;фасад 1-8 ;разрез1-1;ген план;экспликация зданий и сооружений;ТЭП
  2. План перекрытия на отм.-0.200,+3000 и на отм. +6.000,+7.500;план фундамента на отм. -1.800,-3.400;совмещенный план крови и стропил; сечения фундамента
  3. Расчетно- конструктивная часть. Плита перекрытия
  4. Календарный план
  5. График производства работ. Калькуляция затрат труда
Отсутствуют стройгенплан и технологическая карта на устройство  стропильной системы крыши из брусьевбревен или досок с обрешеткой из брусков под кровлю из штучных или рулонных материалов.


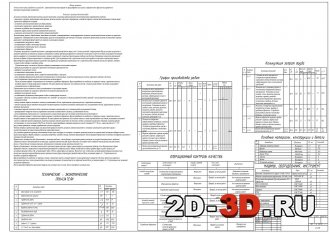

График производства работКалендарный план

План перекрытияПлан перекрытия, фундамента и стропил
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg, pdf (5)
