Административно-офисное здание строительным объемом 4500 м3

9 878
densaienko
30 сентября 2013
  • 100

Формат файлов: AutoCAD, Autodesk Revit Architecture, dwg, rvt, skp, skb
Кол-во 3D моделей: 1
Кол-во чертежей: 8
Теги: Бизнес центр 1 этаж
Категории: Архитектурные. Общественные здания / Revit

Дипломный проект с чертежами, расчетами и 3d моделью

Кафедра «Технология, организация и экономика строительства»

«Промышленное и гражданское строительство»

«Административно-офисное здание строительным объемом 4500 м3 в г.Санкт-Петербурге»

Бетонирование монолитного перекрытия типового этажа Генплан

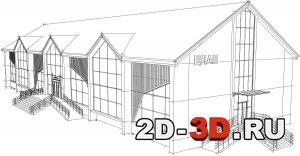

3d модель здания в skp формате

План и разрезы План стропил с узлами

Устройство навесного вентилируемого фасада Чертеж фундаментов

Расчет фундамента здания Расчет стропил Расчет стропильной ноги


 Список чертежей:

Перспектива

Геплан, Фасад в осях 1-8

План на отм.+0.000, разрез по оси А-Г/1, разрез 1-1, узлы 1-3

План стропил 1:200, Стропило С-1 1:50, узлы 1-5 1:10

План фундаментов 1:100, геологический разрез, ФС-1, ФМ-1

Комплексный сетевой график

Бетонирование монолитного перекрытия типового этажа

Устройство навесного вентилируемого фасада

Технико-экономические показатели

Показатели рентабельности


В составе архива 3d модель здания в формате skp.

Облицовка фасадов - навесной вентилируемый фасад из керамогранита Estima по крепежной системе MAVent A-200. Утеплитель марки Rockwool Venti Butts толщиной 100 мм. Используемые цвета брать согласно каталогам RAL Classic 2008. Цвет керамогранитных плиток RAL 6005, кровли - RAL 1550, Стекол - RAL 8120. За отметку 0.000 взята отметка чистого пола 1ого этажа. Покрытие кровли - мягкая черепица Shinglas. Укладку начинать отпериферии к центру. Металлические поручни изготавливать из оцинкованной стали, шлифовать и полировать до появления характерного металлического блеска. В витражах используется тонированное стекло Pilkington толщиной 6 мм, остекление тройное с прослойкой разреженого воздуха в 50 мм. Отделка комнат согласно ведомости отделки см. с15-20 АС. Входные площадки и ступеньки имеют поверхность из втопленного гранита, шлифованного до приемлемого состояния поверхности.

 В результате выполнения дипломного проекта были решены следующие задачи:

- проведен анализ информационных источников и нормативных документов по вопросу проектирования и строительства административно-торговых гражданских зданий;

- запроектирована архитектурно-строительная часть проекта двухэтажного административно-офисного здания;

- подробно рассмотрена технология строительного производства при строительстве двухэтажного административно-торгового центра;

- разработана последовательность организации строительного производства, составлен стройгенплан и календарный план в сетевой форме;

- произведен выбор и расчет конструкции фундамента здания;

- произведен подробный расчет и подбор материалов монолитных межэтажных перекрытий;

- рассмотрены вопросы безопасности жизнедеятельности и охраны окружающей среды при строительстве двухэтажного административно-офисного здания;

- проведено экономическое обоснование выбора типа облицовки фасада и подсчитана сметная стоимость строительства.

 Содержание РПЗ

1. Введение (включая функциональное назначение здания)

2. Вариантная проработка

3. Архитектурно-строительный

Краткая характеристика объекта строительства

Объемно-планировочные решения

Основные решения генерального плана

Благоустройство территории

Инженерные сети

Расчет подстпропильной конструкции

4. Основания и фундаменты

Краткая характеристика объекта строительства

Данные инженерно-геологических изысканий

Определение глубины заложения фундамента

Сбор нагрузок на фундамент

Определение габаритов фундаментов

Подбор класса бетона и арматуры

Расчет осадки фундамента в осях 1,4,5,9/А-Г

Проектирование фундамента под колонны в осях 2,3,6,7/А-Г

Расчет осадки фундамента в осях 2,3,6,7/А-Г

Проектирование свайного фундамента в осях 1,4,5,9/А-Г

Расчет осадки свайного фундамента

Технико-экономическое сравнение вариантов фундаментов

Указания по гидроизоляции фундаментов и технологии производства работ по устройству фундаментов

5. Конструкции (КДП)

Исходные данные для проектирования

Расчет сплошного покрытия

Расчет стропил

Расчет опорной рамы

Расчет конькового узла

6. Технология строительства

Введение

Исходные материалы и нормативные документы

Область применения техкарты

Выбор средств производства работ

Выбор методов производства работ

Контроль качества

Техника безопасности

Устройство навесного вентилируемого фасада

Технология и организация выполнения работ

Монтаж системы вентилируемых фасадов

Транспортирование и складирование изделий и материалов

Требования к качеству и приемке работ

Техника безопасности

7. Организация строительства

Определение продолжительности строительства

Календарный план строительства

Ведомость исходных данных сетевого графика

График потребности в строительных машинах

Ведомость расчета инвентарных временных зданий санитарно-бытового и административного назначения

8. Экономика строительства

9. Безопасность жизнедеятельности

10.НИРС

11.Заключение

Список использованной литературы



Список папок в архиве с работой Фасад здания изображение
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Autodesk Revit Architecture, dwg, rvt, skp, skb 120 (8)
