Оздоровительный комплекс

11 058
rihhansu
6 марта 2023
  • 0

Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 5
Теги: Спортивные комплексы Оздоровительный комплекс 4 этажа
Категории: Чертежи проекты / Архитектурные. Общественные здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 54 (5)

Оздоровительный комплекс

Дипломный учебный проект с готовыми чертежами и расчётами в редактируемых форматах


Фасад 1-5, фасад 5-1, план на отм. 0.000, генеральный план, экспликация помещений Стройгенплан, условные обозначения, экспликация временных зданий, ТЭП

Разрез 1-1, план фундаментов, план кровли, план плит перекрытий, узлы 1-4 Схема производства работ, разрез 1-1, схема укладки плит перекрытия, схема строповок, почасовой график производства работ

Список чертежей

  • Фасад 1-5, фасад 5-1, план на отм. 0.000, генеральный план, экспликация помещений

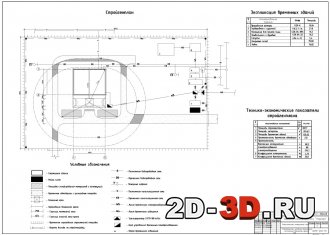

  • Стройгенплан, условные обозначения, экспликация временных зданий, ТЭП
  • Разрез 1-1, план фундаментов, план кровли, план плит перекрытий, узлы 1-4
  • Схема производства работ, разрез 1-1, схема укладки плит перекрытия, схема строповок, почасовой график производства работ
  • Календарный план производства работ, график движений рабочей силы, график движения машин и механизмов, ТЭП

Содержит сметы: монтаж плит перекрытий, локальный сметный расчет, объектный сметный расчет, сводный сметный расчет стоимости строительства.


Технико-экономические показатели стройгенплана

  • Площадь стройгенплана – 8577 м2
  • Площадь застройки – 355,67 м2
  • Площадь временных зданий – 120,32 м2
  • Протяженность временных автодорог – 212 м
  • Протяженность временных коммуникаций – 80,2 м
  • Протяженность электроснабжения – 88 м
  • Протяженность электроосвещения – 216,7 м
  • Коэффициент компактности – 4,15 Кк
  • Коэффициент временных зданий – 33,8 Кв

Здание имеет прямоугольную форму в плане. Размеры в осях  1-5 и А-Г 19,53х16,2 м.

Здание 4-х этажное; с высотой этажа 3,3 м; с высотой помещения 3,0 м; здание имеет чердак «холодного» типа, подвальное помещение с высотой этажа 2,8 м; с высотой помещения 2,5 м. По планировочной структуре – здание коридорного типа.

В состав оздоровительного комплекса входят: 3 спортивных зала, мужская и женская раздевалки с душевыми и санузлами, массажная, сауна, солярий, бильярдная, гостиничные номера на 20 мест, кабинет администратора, помещение охраны, помещение для обслуживающего персонала, гардероб персонала.

Разрабатываемое здание находится в г. Орске.

Данный генплан разработан с учетом требования по планировки городов. Основные размеры 92х160 метров. Общая площадь участка 14720 м2.

По планировочной структуре – здание коридорного типа.

Здание относится к конструктивному типу с внутренним каркасом.

Схема с продольным расположением ригелей.

Плиты перекрытия опираются по двум сторонам на стены и ригеля.

Жесткость и устойчивость здания обеспечивается за счет:

  • правильного конструктивного решения фундамента
  • надежного сопряжения стен с фундаментом
  • анкеровки плит перекрытия со стенами через одну плиту на наружных стенах и анкеровкой плит между собой на внутренних стенах – швы между плитами заделывают бетоном на мелком гравии, что создает жесткий диск перекрытия.

Дополнительные условия жесткости создаются за счет стен лестничной клетки.

Фундаменты  по конструкции приняты ленточные. По способу возведения приняты сборные из фундаментных железобетонных плит и бетонных блоков. Ширина фундамента  600 мм под наружные стены и 400 мм под внутренние стены. Под колонны запроектирован монолитный столбчатый фундамент размером 1,5х1,5 м. Глубина заложения фундаментов: 4,1 м.

Наружные стены:

- основной слой из пенобетонных блоков, толщиной 400 мм;

- утеплитель – «ISOVER KL 37» толщиной 80 мм, подобранной по теплотехническому расчету;

- лицевой слой – керамический кирпич толщиной 120 мм.

Внутренние стены – кирпича керамического рядового полнотелого обыкновенного, толщиной 380 мм и 250 мм.

Перегородки - кирпичные, толщиной 120 мм.

На первом этаже располагаются каменные колонны – из кирпича размером 640х640 мм.

Перекрытия – железобетонные плиты с круглыми пустотами рядовые, пристенные, связевые, толщиной 220 мм.

Лестницы – железобетонные сборные, состоят из железобетонных маршей и площадок. Лестничные площадки – сборные железобетонные. Боковыми сторонами лестничные площадки опираются в стены, глубина опирания 100 мм. Лестничные площадки облицованы цветным бетоном, объем которого не включен в объем бетона в изделии. Лестничный марш - сборный железобетонный. Лестничные марши имеют ступени особой формы – фризовые ступени. Высота ступеней (подступенок) в маршах равна 150 мм, ширина ступеней (проступ) в маршах равна 300 мм, ширина фризовых ступеней – 220 мм.

Швы при устройстве лестничных маршей и площадок заполняются цементно-песчаным раствором марки 100.

Лестничные марши имеют ограждение типа ОВП 24Д-1.

Крыша запроектирована стропильная деревянная с наслонными стропилами.

Покрытие кровли – металлочерепица «Монтеррей» по деревянной обрешетке.

Водосток – организованный, наружный. Он выполняется по водосточным трубам, водосточным воронкам и водосточным желобам.

Окна в здании запроектированы с двойным остеклением. Рамы в окнах деревянные. В оконных проемах устанавливаются также деревянные подоконные плиты и сливы из оцинкованной стали. Двери в здании запроектированы однопольные и двупольные.


Содержание пояснительной записки

Введение

Раздел 1. Архитектурно-строительный

1.1 Исходные данные

1.2 Генеральный план

1.3 Объемно-планировочное решение

1.4 Конструктивное решение

1.5 Отделочные работы

1.6 Теплотехнический расчет

1.7 Спецификация сборных элементов

1.8 Санитарно–техническое и инженерное оборудование

Раздел 2. Технология и организация строительного производства

2.1 Технологическая карта на монтаж плит перекрытий

2.1.1 Область применения

2.1.2 Организация и технология выполнения работ

2.1.3 Требования к качеству приемки работ

2.1.4 Калькуляция трудовых затрат

2.1.5 Материально–технические ресурсы

2.1.6 Техника безопасности

2.2 Календарный план производства работ

2.2.1 Исходные данные

2.2.2 Выбор методов производства работ

2.2.3 Номенклатура работ и их разбивка по циклам

2.2.4 Спецификация сборных элементов

2.2.5 Ведомость объемов работ, трудоемкости, потребности в машиносменах, численности рабочих

2.2.6 Организация и взаимоувязка строительно-монтажных и специальных работ на объекте

2.3 Строительный генеральный план

2.3.1 Исходные данные

2.3.2 Выбор крана

2.3.3 Организация приобъектных складов

2.3.4 Временные здания

2.3.5 Расчет потребности в воде

2.3.5 Расчет потребности в электроэнергии

Раздел 3. Сметно-экономический

3.1 Общие положения

3.2 Локальные сметные расчеты

3.3 Объектный сметный расчет по укрупненным показателям

3.4 Сводный сметный расчет

3.5 Технико-экономические показатели

Раздел 4. Мероприятия по охране окружающей среды, техника безопасности, противопожарные мероприятия

4.1 Охрана окружающей среды

4.2 Техника безопасности

4.3 Пожарная безопасность

Список использованной литературы

Приложение А

Приложение Б



Скачать:


Календарный план производства работ, график движений рабочей силы, график движения машин и механизмов, ТЭП Смета на монтаж плит перекрытий

 Конструкция наружной стены, теплотехнический расчет Спецификация сборных элементов Расчет потребности в воде
