Водно-спортивный комплекс с бассейном 50м

11 961
rihhansu
29 января 2015
  • 100

Формат файлов: AutoCAD, dwg
Кол-во чертежей: 9
Теги: Спортивные комплексы Бассейн 4 этажа
Категории: Чертежи проекты / Архитектурные. Общественные здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg (9)
Водно-спортивный комплекс с бассейном 50м
Дипломный проект

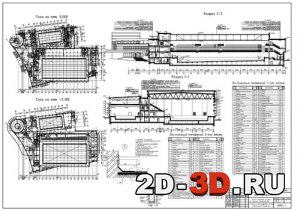

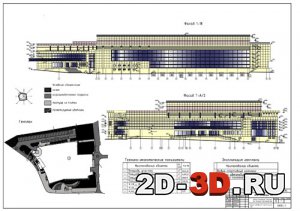

Фасад 1-18, фасад Т-А2, генплан, ТЭППлан на отм. 0,000, план на отм. +3,300, разрез 1-1, разрез 2-2

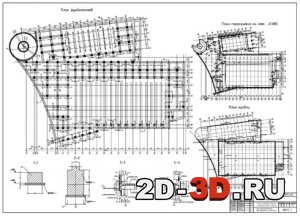

План фундаментов, план перекрытия, план кровли, узлыТехнологическая карта на гидроизоляционные и облицовочные работы




 Список чертежей: план на отм. 0,000, план на отм. +3,300, разрез 1-1, разрез 2-2, план фундаментов, план перекрытия, план кровли, узлы, фасад 1-18, фасад Т-А/2, генплан, тэп, технологическая карта на гидроизоляционные и облицовочные работы, план 1 этажа на отм. 0,000, план подвала на отм.-3,300, план 3 этажа на отм. +6,600, план 4 этажа на отм. +9,900, план кровли.

 Экспликация генплана
1. Водно-спортивный комплекс
2. Стоянка автомобилей на 39 машино-мест
3. Дорожное полотно

 Технико-экономические показатели
Площадь участка 10614,22 м2
Площадь застройки 4497,53 м2
Площадь озеленения 2928,19 м2
Площадь твердого покрытия 3100,69 м2
К1=Sзастр./Sуч. 0,42
К2=Sозелен./Sуч. 0,27
К3=Sтв. покр./Sуч. 0,29

1. Монолитное ж/б перекрытие
2. Разуклонка керамзито-бетоном D700, В7,5   =1000 кг/м3
3. Пароизоляция пленка полиэтиленовая
4. Теплоизоляция
5. Стяжка из раствора М100     - 30мм
6. Нижний дополнительный слой водоизоляционного ковра
7. Верхний слой водоизоляционного ковра
8. Верхний дополнительный слой водоизоляционного ковра
9. Нижний слой водоизоляционного ковра
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, dwg (9)
