Капитальный ремонт здания гаража (лит. "Б") КГАОУ "Казачий кадетский корпус"

Формат файлов: .rvt Revit, .pdf
Кол-во 3D моделей: 1
Кол-во чертежей: 6
Теги: Гараж
Категории: Архитектурные. Общественные здания / Revit

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.rvt Revit, .pdf	(6)

Настоящий проект выполнен на основании технического задания на проведение работ по капитальному ремонту. Объект: Здание гаража (лит. "Б") КГАОУ "Казачий кадетский корпус". Здание имеет «Г» образную в плане форму размерами в осях 30.210 х 17.930 мм общей площадью 321,9 м2. В проекте были выполнены 3D модель и чертежи в редактируемом формате .rvt Revit, а также продублированные в PDF для печати. Все файлы в работе легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Место проведения работ – ул. Суворова , д. 55, г. Хабаровск, Хабаровский край, Российская Федерация.
Проектируемое здание имеет следующие решения по строительству:
- Конструктивная схема здания – комбинированная;
- Несущие конструкции – кирпичные стены, кирпичные колонны;
Высота в самой высокой точке 4,500 м.
Стены внутренние – разделение на два отсека гаража кирпичной противопожарной стеной 380мм, разделение 1-го отсека на подсобные помещения и с.у. кирпичными перегородками 120 мм
- Кровля односкатная, покрыта профилированным металлическим листом заводского изготовления.
Водосток организованный наружный, кровля оборудована снегозадержателями;
- Окна из ПВХ-профиля, трехкамерный стеклопакет.
По периметру наружных стен здания устраивается армированная бетонная отмостка шириной 1,0 м.
Характеристика здания:
- степень огнестойкости – II по СП 2.13130.2012 п. 6.2.1;
-Класс здания по функциональной пожарной опасности - Ф5.2
- категория пожарной опасности – Д;
- класс конструктивной пожарной опасности – С2.
Технико-экономические характеристики объекта (по представленным обмерочным чертежам):
- Общая площадь – 321,9 кв.м.;
- Строительный объем – 1099.8 куб.м.;
- Площадь застройки – 501,8 кв.м.

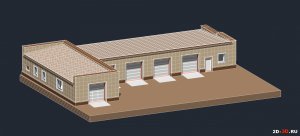

Список 3D моделей:
1. Гараж

Список чертежей:
1. Общие данные
2. План этажа на отм. 0.000
3. План кровли
4. Фасад в осях 1-7, 7-1
5. Фасад в осях А-Д, Д-А

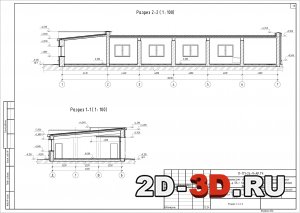

6. Разрез 1-1, 2-2
 Проект разработан в соответствии с действующими нормами, правилами, инструкциями и государственными стандартами и обеспечивает безопасную эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий по охране труда, технике безопасности и взрывопожаробезопасности.
