Служебный дом с гаражом

12 811
Max
3 февраля 2010
  • 100

Теги: 2 этажа Гараж
Категории: Чертежи проекты / Архитектурные. Общественные здания
Тип проекта Кол-во листов (чертежей)
Формат

Чертежи служебного дома с гаражом






На первом этаже гараж на 3 машины 119 м2, помещение мототехники 57 м2 и холл с лестницей 12 м2. На втором этаже 2 комнаты отдыха, 3 спальни, 3 санузла, гостиная,  2 гостиные-столовые, холлы.

Список чертежей:

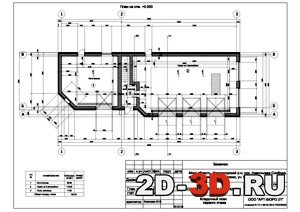

Кладочный план первого этажа
Кладочный план второго этажа

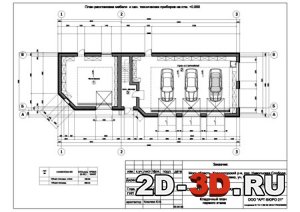

План расстановки мебели и сан. технических приборов на отм 0,000

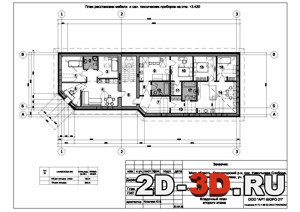

План расстановки мебели и сан. технических приборов на отм + 3,420
План кровли
Разрезы на 5-ти листах
Фасады на 4-х листах

Толщина стен 510 мм, толщина внутренних перегородок 120 мм.

Моск.область, Красногорский р-н, пос. Никольская Слобода, вблизи с. Николино-Урюпино, уч. №32.

 Кроме конечного варианта служебного дома с гаражом на 3 машины, список 13 чертежей, которого приведен выше, в архиве есть несколько промежуточных вариантов с гаражом на 3 и 4 автомобиля в этом же здании.
