2-х этажный магазин в г. Тюмень
Чертежи в редактируемом формате .dwg AutoCAD

В проекте были выполнены чертежи 2-х этажного магазина 495 м2 в г. Тюмень в редактируемом формате AutoCAD. Все чертежи легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.
На первом этаже расположены: вестибюль, торговый зал, приемная товаров, кладовая товаров, контора, охлаждаемая камера, комната персонала, кладовая инвентаря, лифт, и стол заказов.
На втором этаже: вестибюль, торговый зал, кладовая товаров, контора, мойка посуды, комната персонала, кладовая инвентаря, киоск, кладовая тары, и лифт.

Список чертежей:
1. Фасад А-Е, фасад 1-9, выкопировка из генерального плана
2. План фундаментов
3. План плит перекрытия

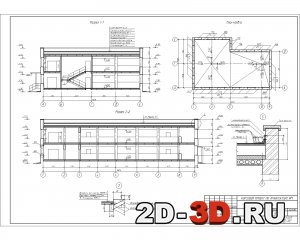

4. Разрез 1-1, разрез 2-2, план кровли

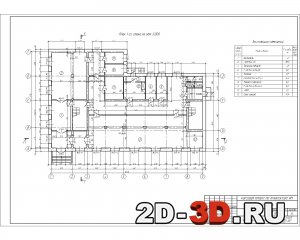

5. План 1 этажа на отм. 0,000
6. План 2 этажа на отм. 3,300
