Торгово-административный центр

Формат файлов: .dwg AutoCAD, .docx Word, .max 3ds Max, .jpeg
Кол-во 3D моделей: 1
Кол-во чертежей: 4
Категории: Архитектурные. Общественные здания / На украинском. Разное / 3d модели в формате 3DS MAX

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word, .max 3ds Max, .jpeg	12 (4)

В проекте имеется 4 листа чертежей в редактируемом формате .dwg AutoCAD (Развертки стен интерьера, интерьер, все фасады в чертеже, визуализация, перспектива объекта, планы всех этажей, техническая часть), записка на украинском языке (Архитектура), и 3Д модель в формате .max. Все файлы в проекте можно редактировать и использовать в своих целях, как вариант – в качестве шаблона или примера для своих работ.

Размер постройки в плане 45x36м.
Здание на первом этаже имеет «Продовольственный магазин»:
1. Торговый зал продовольственного магазина самообслуживания;
2. Разгрузочные рампы промышленных и продовольственных товаров;
3. Приемная продовольственных товаров, помещения для приема, хранения и подготовки к продаже продовольственных товаров, помещения холодильных камер.
4. Служебно-бытовые помещения торгового центра: рабочие кабинеты (администрация, бухгалтерия); с/узлы персонала, гардероб (мужской) с душевой, гардероб (дружеский) с душевой, комната приема пищи;
5. Подсобные помещения:
- хранение контейнеров обменного фонда, тары, моечные тары;
- хранение уборочного инвентаря, моющих средств;
– охлаждаемая камера пищевых отходов.
6. Инженерно-технические службы: комната охраны, пультовая, вентиляционная шахта, тепловой узел, электрощитовая;
продовольственный магазин
На втором этаже «Магазин детской одежды»:
1. Торговый зал магазина «Детская одежда»;
2. Помещение хранения и подготовки товаров к продаже;
3. Служебно-бытовые помещения магазина "Детская одежда": рабочие кабинеты (администрация, бухгалтерия, экспедиция); гардероб женский, гардероб мужской, с/узлы, душевые, комната приема пищи;
4. Подсобные помещения:
- хранение контейнеров обменного фонда, тары;
- хранение уборочного инвентаря, моющих средств;
- помещение хранения упаковочных материалов, инвентаря и спецодежды
5. Инженерно-технические службы: - вентиляционная шахта;
На третьем этаже магазин «Спортивная одежда для женщин»:
1. Торговый зал магазина "Спортивная одежда для женщин";
2. Помещение хранения и подготовки товаров к продаже магазина «Спортивная одежда для женщин» и магазина «Спортивная одежда для мужчин» см. 4 эт;
3. Служебно-бытовые помещения магазина «Спортивная одежда для женщин» и магазина «Спортивная одежда для мужчин»: рабочие кабинеты (администрация, бухгалтер, экспедиция);
гардероб женский, гардероб мужской, с/узлы, душевые, комната приема пищи;
4. Подсобные помещения:
- хранение контейнеров обменного фонда, тары;
- хранение уборочного инвентаря, моющих средств;
- помещение хранения упаковочных материалов, инвентаря и спецодежды
5. Инженерно-технические службы: - вентиляционная шахта;
На четвертом этаже магазин «Спортивная одежда для мужчин»:
1. Торговый зал магазина «Спортивная одежда для мужчин»;
На пятом этаже находятся рабочие кабинеты и помещения
комната хранения уборочного инвентаря, с/узлы, курительная.
Функциональная связь между этажами осуществляется лифтом и лестницей.
Обе ступенчатые клетки незадымлювины.

Список чертежей:

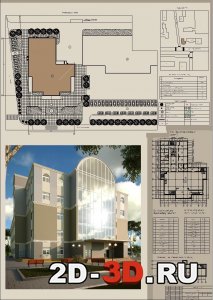

1. Генеральный план, ситуационный план, экспликация зданий и сооружений, условные обозначения, план второго и третьего этажа, экспликация помещений второго этажа, план шестого (технического) этажа, перспектива
2. Фасад А-Н, фасад 1-10, фасад 10-1, план первого этажа, план четвертого этажа, план пятого этажа, экспликация помещений: первого, четвертого, пятого, шестого этажа
3. Фасад А-Н, фасад Н-А, интерьер, развертка Г-Б, развертка Б-Г, развертка 4-3, развертка потолка, развертка пола
4. Разрез 1-1, план перекрытия, план покрытия, план фундаментов, план кровли, узел 1, узел 2, узел 3

Содержание пояснительной записки:
1. АРХІТЕКТУРНИЙ РОЗДІЛ
1.1 Вихідні дані для проектування
1.2. Генеральний план
1.3. Об’ємно-просторове рішення
1.5 Архітектурно-конструктивне рішення
1.5.1 Характеристика конструктивної схеми
1.6.2 Фундаменти
1.3 Стіни
1.5.4 Перегородки
1.5.5 Сходи
1.5.5 Перекриття
1.6.7 Покриття, дах, водовідвід
1.5.8 Вікна, двері
1.5.9 Підлоги
