Магазин промышленных товаров проект

Формат файлов: .dwg AutoCAD
Кол-во чертежей: 29
Теги: Магазины
Категории: Чертежи проекты / Архитектурные. Общественные здания

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.dwg AutoCAD	(29)

В проекте была выполнена проектная документация на строительство магазина промышленных товаров по ул. Менжинского, 64, г. Алчевска. Чертежи разработаны в редактируемом формате AutoCAD. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

1. Исходные данные
Проектная документация на строительство магазина промышленных товаров по ул. Менжинского, 64, г. Алчевска разработана на основании:

• заявки заказчика;
• выкопировки из генерального плана г. Алчевска;
• технических условий на водоснабжение и канализацию №169/11-05, от 02.11.2005;
• технических условий Серовского филиала ООО "Луганское энергетическое объединение";
• технических условий Государственного пожарного надзора;
• решения городской комиссии по рассмотрению обращений юридических и физических лиц по застройке города;
• договора купли-продажи строения по ул. Менжинского, 64.

2. Объем проекта
Проект содержит архитектурно-строительные и конструктивные решения по переоборудованию здания в магазин промышленных товаров, обеспечению функциональных процессов и дальнейшей безопасной эксплуатации конструктивных элементов здания, а также решения по устройству электроснабжения, системы водопровода и канализации. Решения по устойчивой прокладке сигнализации необходимо разработать дополнительно в отдельных проектах специализированными организациями.

3. Нормативные документы
Рабочие чертежи выполнены в соответствии со следующими документами:

• ДБН В.1.1-7–2002 – "Пожарная безопасность объектов строительства"
• СНиП 2.01.07–85 – "Нормы проектирования. Нагрузки и воздействия"
• СНиП 2.02.01–83 – "Основания зданий и сооружений"
• ДБН В.2.2–9–99 – "Общественные здания и сооружения"
• ДБН 360–92 – "Градостроительство. Планировка и застройка городских и сельских поселений"
• СНиП 3.03.01–87 – "Несущие и ограждающие конструкции"
• ВСН 54–87 – "Предприятия розничной торговли"

4. Нагрузки
Природные условия соответствуют климатическому району – III B, для которого в соответствии со СНиП 2.01.07–85 приняты:

• нормативная снеговая нагрузка – 50 кг/м²;
• нормативная ветровая нагрузка – 38 кг/м².

5. Функциональный процесс
Проектируемое здание предназначено для организации розничной торговли товарами промышленной группы. Численный состав работающих – 9 человек (4 продавца–консультанта, менеджер, бухгалтер, директор, 2 грузчика).
Режим работы магазина с 7:00 до 15:00 шесть дней в неделю.
Здание рассчитано на одновременное пребывание людей в помещении не более 50 человек.
Оборудование отечественного производства по индивидуальным заказам.

6. Объемно–планировочное решение
Здание магазина одноэтажное без подвала, оси в осях 1–17, прямоугольное, размерами 24.12×19.12 м, с простеночными несущими стенами и кирпичными столбами по осям 5 и В, с высотой помещения от 3.58 м до 5.45 м.
Здание электрифицировано, водоснабжение подключено к городским сетям водопровода и канализации, не газифицировано.

7. Конструктивные решения.
Грунты основания – плотные однородные, не пучинистые.
Фундаменты – ленточные бетонные, под кирпичные столбы столбчатые бетонные.
Наружные стены шлакоблочные на цементно–песчаном растворе. Изнутри стены облицовываются гипсокартоном по CD профилям с устройством утепления. Перегородки – кирпичные, с облицовкой гипсокартоном.
Полы – из керамической плитки, линолеумные.
Кровля – плоская, совмещенная, металлическая, в осях 1–17 двускатная с покрытием профнастилом, с неорганизованным водостоком.
Покрытие из мелкосборных элементов, система металлических ферм с устройством подвесного потолка.
Настил покрытия должен иметь предел огнестойкости по потере несущей способности (R) не менее 15 минут. При соответствии данным требованиям необходимо выполнить противопожарное защитное покрытие.
Выполнить устройство асфальтовой отмостки вокруг здания шириной 0.8 м.

8. Инженерное оборудование
Электроснабжение здания предусмотрено от городских сетей.
Электротехническое обеспечение разработано в соответствующих частях проекта.
 Системы водоснабжения и канализации проектируемого здания выполнены с подключением к городским соответствующим сетям.

9. Энергосбережение
С целью экономии энергоресурсов в проекте предусмотрено следующее:
– наружные стены выполнены утепленными с использованием утеплителя "ISOVER" и гипсокартонных листов с общим минимальным сопротивлением теплопередаче R = 2.47 м²°C/Вт;
– покрытия утепленные с общим сопротивлением теплопередаче R = 2.5 м²°C/Вт;
– наружные дверные полотна утепленные и оборудованы притворами с доводчиками;
– оконные блоки с 2-х камерными стеклопакетами R = 0.53 м²°C/Вт;
– входы оборудованы тамбурами;
– на вводах сетей водо- и электроснабжения предусмотрены соответствующие счетчики.

10. Противопожарные мероприятия
Здание относится ко III степени огнестойкости, помещения с категорией производства по взрывам, взрывопожарной и пожарной опасности — "В/П-ІІа". Стены несгораемые, покрытия несгораемые. Материалы элементов покрытия и внутренних лестниц, согласно требованиям ДБН В.1.1–7–2002, для зданий III степени огнестойкости должны быть сертифицированы и иметь предел огнестойкости по потере несущей способности (R) не менее 30 минут, настил покрытия — (R) не менее 15 минут.
При не соответствии элементам данным требованиям необходимо выполнить противопожарное защитное покрытие с привлечением специализированных организаций, до обеспечения необходимых параметров.

Пожаротушение обеспечивается от пожарного гидранта наружных сетей водоснабжения.
Для обеспечения подъезда пожарных машин к зданию с всех сторон, расположенного в глубине квартала, на земельном участке необходимо устройство пожарного проезда с твердым покрытием.
Первичными средствами пожаротушения являются огнетушители. Установить переносные огнетушители углекислотные ВП-5 в количестве 5 шт.
Огнетушители установить согласно нормам проектирования противопожарного строительства, строительных норм и правил (СНиП).
Предусмотреть каливание пожарной сигнализации 3% от стоимости СМР на развитие и укрепление материальной базы пожарной охраны.
Установить пожарную сигнализацию.
Указательные знаки и надписи по ГОСТ 12.4.026–76 "Цвета сигнальные…" обозначить места установки средств пожаротушения.

11. Указания по производству работ, монтажу и технике безопасности.
До начала строительно-монтажных работ заказчик обязан получить разрешение на строительные и ремонтные работы в инспекции ГАСК по г. Алчевску.
Работы по реконструкции должна выполнять строительная организация, имеющая разрешение на ведение работ.
Все работы выполнять согласно требованиям СНиП 3.03.01–87 "Несущие и ограждающие конструкции".
Все металлоконструкции окрасить эмалью ПФ–115 по ГОСТ 6465–76 за 2 раза по предварительно огрунтованной поверхности грунтовкой ГФ–021 по ГОСТ 25129–82.
При производстве работ, а также при изготовлении, монтаже и транспортировке конструкций и материалов необходимо соблюдение всех требований правил техники безопасности в строительстве СНиП III–4–80 "Техника безопасности в строительстве".

Технико–экономические показатели:
Общая площадь, м² - 372,38
Полезная площадь, м² - 300,1
Площадь застройки, м² - 497,8
Высота помещений, м - 2,9...4,9
Строительный объем, м³ - 1850

Список чертежей:
1. ВК. Общие данные
2. ВК. Планы
3. ВК. План с сетями
4. ВК. Схемы В1, К1
5. НВК. Объем работ, спецификация
6. НВК. Общие данны
7. НВК. Профиль К1
8. НВК. Профиль В1
9. НВК. Планы
10. НВК. Планы колодцев
11. Фасады 1-17, 17-1

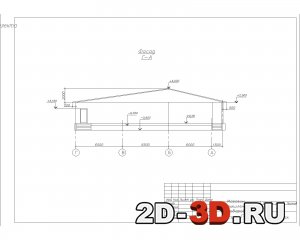

12. Фасад Г-А
13. Разрезы 1-1… 4-4
14. Разрез 1-1
15. Разрез 2-2
16. Узлы 1-3, разрезы
17. Монтажная схема ферм. Ведомость элементов
18. Ведомость отделки помещений
19. Геометрические схемы ферм. Узлы 1, 2. Разрезы
20. Генплан, горизонтальная планировка, согласование
21. План помещения до переоборудования
22. Узлы 3, 4. Разрезы
23. Узлы 1-3
24. План перемычек
25. План кровли
26. План фундаментов
27. Экспликация полов. Ведомость проемов ворот и дверей. Спецификация элементов заполнения проемов
28. План помещения после реконструкции
29. Техническая спецификация металла
