Чертежи пятиэтажного общежития на 100 мест

1 691

mfoley

20 сентября 2025

Формат файлов: .dwg AutoCAD
Кол-во чертежей: 2
Теги: Общежитие 5 этажей
Категории: Чертежи проекты / Архитектурные. Общественные здания

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.dwg AutoCAD	(2)

Чертежи пятиэтажного общежития на 100 мест
Проект с чертежами в редактируемом формате .dwg AutoCAD

В проекте были выполнены чертежи 5-ти этажного общежития на 100 мест в редактируемом формате AutoCAD. Все чертежи внутри легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

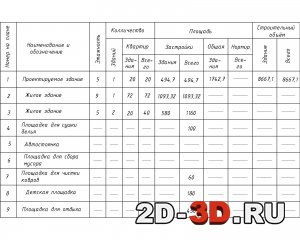

Ведомость жилых и общественных зданий и сооружений:

Список чертежей:

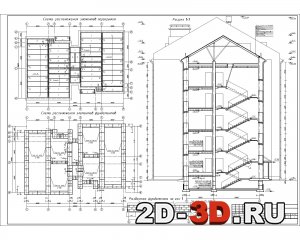

1. Разрез 1-1, схема расположения элементов перекрытия, схема расположения элементов фундаментов
2. План 2-5 этажа, генплан, план кровли, план стропильных ног, узел сопряжения марша с площадкой, фрагмент покрытия лестничной клетки

Скачать 923 Kb:
Для скачивания материала Вам необходимо перейти в VIP группу
