Проект общежития

6 207
glebati09
26 декабря 2021
  • 100

Формат файлов: dwg, AutoCAD, pdf, docx, Word, xlsx, exel
Кол-во чертежей: 6
Теги: Общежитие 4 этажа Дипломный проект
Категории: Архитектурные чертежи. Многоэтажные дома и здания / Архитектурные. Общественные здания
Дипломный проект "Проектирование общежития"
Общежитие чертежи и расчеты в редактируемых форматах
Кирпичное 4 этажное общежитие проект со сметами

Проект общежития с чертежами в редактируемом формате AutoCAd

Представлены архитектурно-конструктивный, технологический и сметно-экономический разделы, а также пояснительная записка с теплотехническим расчетом толщины утеплителя стены, чердачного и надподвального перекрытия.

Список чертежей в AutoCAD dwg формата:
1. Фасад, план этажа, разрез, генплан, узлы, план кровли, экспликация
2. Схема расположения элементов перекрытия: чердачного, междуэтажного, покрытия, схема расположения элементов фундаментов, сечения.
3. Схема армирования, разрезы, спецификация, ведомость расхода арматуры
4. Сетки С-1, С-2, С-3. Каркас К-1. Петля ПМ-1. Спецификация арматурных изделий.
5. Стройгенплан, разрез 1-1, экспликация, условные обозначения, технические характеристики крана, график крана КБ403А.
6. Календарный план, графики движения рабочих: сводный, по профессиям; график завоза и расхода материалов, график движения машин; технико-экономические показатели.

Стены кирпичные. Толщина наружных стен 640 мм (определена теплотехническим расчётом), внутренних 380 мм. Кладка сплошная. Система перевязки многорядная. Наружная стена состоит из четырёх слоёв:
  1. Наружный слой – облицовочный кирпич 120мм;
  2. Плитный утеплитель из каменного волокна ФЛОР БАТТС 120мм;
  3. Средний слой – несущий – выполнен из глиняного полнотелого кирпича толщиной 380 мм;
  4. Внутренний слой – выполнен из известково-песчаной штукатурки толщиной 10 мм;
Над оконными и дверными проемами устанавливаются сборные железобетонные перемычки с опиранием несущих брусков на стену не менее 200 мм, а ненесущих – 120 мм (Серия 1.038-1-1). Марки используемых перемычек указаны в спецификации перемычек. Количество типоразмеров – 7 шт.

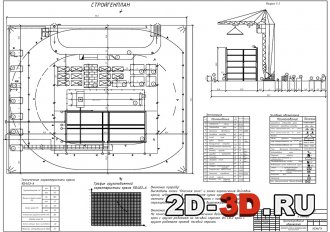

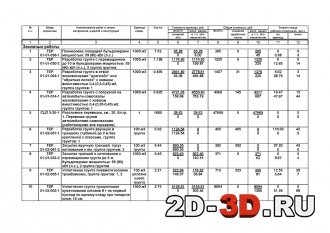

Стройгенплан общежития  Локальная смета

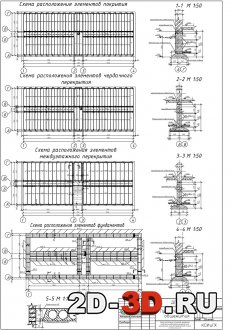

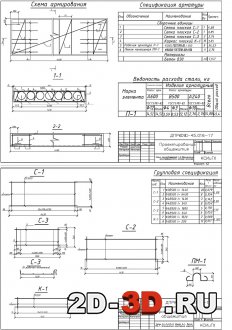

Схема армирования, разрезы, спецификация, ведомость расхода арматуры  Схема расположения элементов перекрытия: чердачного, междуэтажного, покрытия, схема расположения элементов фундаментов, сечения

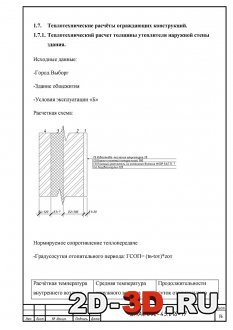

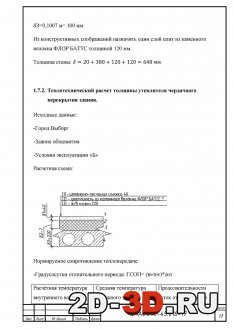

Теплотехнический расчет толщины утеплителя чердачного перекрытия  Теплотехнический расчет толщины утеплителя наружной стены  Теплотехнический расчет толщины утеплителя надподвального перекрытия

Содержание дипломного проекта:
Введение
Исходные данные
1.Архитектурно строительный раздел
1.1. Описание участка генплана
1.2. Объёмно-планировочное решение здания
1.3. Технико-экономические показатели объёмно-планировочного решения здания
1.4. Конструктивные решения частей здания
1.4.1. Конструктивная схема здания
1.4.2. Фундамент
1.4.3. Стены
1.4.4. Перекрытия
1.4.5. Полы
1.4.6. Окна
1.4.7. Двери
1.4.8. Перегородки
1.4.9. Лестницы
1.4.10. Козырек и крыльцо
1.4.11. Крыша
1.5. Отделка здания
1.6. Инженерно-техническое оборудование здания
1.7. Теплотехнический расчет толщины утеплителя ограждающей конструкции
1.7.1. Теплотехнический расчет толщины утеплителя наружной стены
1.7.2. Теплотехнический расчет толщины утеплителя чердачного перекрытия здания
1.7.3. Теплотехнический расчет толщины утеплителя надподвального перекрытия здания
Приложения  к архитектурно-строительному разделу
2. Расчётно-конструктивный раздел
2.1. Расчёт и конструирование сборного ленточного фундамента
2.2. Расчёт многопустотной плиты надподвального перекрытия
Приложения к расчетно-конструктивному разделу
3. Раздел производства работ
3.1. Календарный план
3.1.1. Выбор методов производства работ
3.1.2. Подсчёт объёмов работ
3.1.3. Ведомость трудозатрат и материально-технических ресурсов
3.1.4. Сводная ведомость материалов
3.1.5. Расчет завоза и расхода материалов
3.1.6. Технико-экономические показатели по календарному плану
3.1.7. Техника безопасности
3.2. Стройгенплан
3.2.1. Описание стройгенплана
3.2.2. Техника безопасности на строительной площадке
3.2.3. Расчет и подбор монтажного крана
3.2.4. Расчёт площадей открытых складов
3.2.5. Расчёт временных зданий и сооружений
3.2.6. Расчёт временного водоснабжения
3.2.7. Расчёт временного электроснабжения
3.3. Технологическая карта
3.3.1. Область применения
3.3.2. Организация и технология выполнения работ
3.3.3. Требования к качеству работ
3.3.4. Техника безопасности и охрана труда
3.3.5. Технико-экономические показатели
3.3.6. Материально-технические ресурсы
3.4. Охрана окружающей среды
4. Сметно-экономический раздел
4.1. Сводный сметный расчёт стоимости строительства
4.2. Локальная смета №1 на возведение кирпичного общежития, со сводкой стоимости
4.3. Локальная смета №2 на монтаж внутренних сантехнических систем и электроснабжения при возведении кирпичного общежития
4.4. Технико-экономические показатели по объекту
4.5. Оперативно производственный план и показатели оперативно-производственного плана на каждый месяц
4.6. Сводные показатели оперативно-производственного плана
4.7. Расчёт эффективности по сокращению срока строительства
4.8. Расчёт плановой прибыли
Список литературы

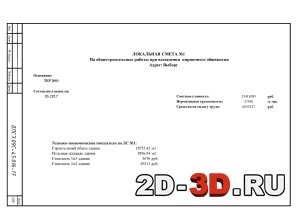

Проект общежития с чертежами Локальная смета №1 на возведение кирпичного общежития

Локальная смета №2 на монтаж внутренних сантехнических систем и электроснабжения при возведении кирпичного общежития

Исходные данные, принятые при проектировании.
• Назначение здания – жилое
• Место строительства – город Выборг
• Класс здания – II;
• Степень огнестойкости конструкций – II ст.;
• Степень долговечности конструкций – II ст.;
• Климатический район – IIВ (СП131.13330.2012)
• Режим помещений –  нормальный (СП 50.13330.2012)
• Зона влажности – 1(влажная)  (СП 50.13330.2012)
• Условия эксплуатации -  Б (СП 50.133330.2012)
• Расчетная температура внутреннего воздуха  20 °С –  (СП 50.13330.2012)
• Расчетная температура наружного воздуха – -25 °С (СП131.1330.2012)
• Средняя температура отопительного периода – -1,3 °С (СП 50.13330.2012)
• Продолжительность отопительного периода – 213  сут. (СП 50.13330.2012)
• Глубина промерзания грунта – 120 см. (СП 50.13330.2012)
• Геологические условия –  грунт – суглинок, среда слабоагрессивная, грунтовые воды отсутствуют
• Снеговой район -  IV (СП 20.13330.2011)
• Снеговая нагрузка –1,8 кПа  (СП 20.13330.2011)
• Временная нагрузка – 1,5 кПа (СП 20.13330.2011)

Назначение здания – жилое;
Форма здания в плане – прямоугольная;
Тип планировочного решения – коридорная;
Размеры здания в осях – 39,2 × 15 м;
Размеры здания в плане – 40,48 × 15,88 м;
Здание с чердаком  и  подвалом;
Количество этажей – 4;
Высота этажа – 3.00 м;
Конструктивная схема здания – здание бескаркасное с несущими продольными стенами;
Планировка помещения – на каждом этаже располагаются жилые ячейки с санузлами; и помещения общего пользования: хозяйственные помещения, подсобные помещения, помещение для приготовления пищи, комната отдыха (см. план на отметке 0.000);

Количество жилых ячеек на двух человек  - 80 шт.
Жилая площадь каждой ячейки – 12,91 м2
Площадь подсобных помещений каждой ячейки – 3,89 м2
Общая площадь каждой ячейки – 16,8 м2
Жилая площадь всего здания – 1032,8 м2
Общая площадь всего здания – 1994,24 м2
Площадь застройки  – 1049,82 м2
Строительный объём  – 15075,42 м3
КСИиГХ

Дополнительные проекты зданий.
Тип проекта Учебный Кол-во листов (чертежей)
Формат dwg, AutoCAD, pdf, docx, Word, xlsx, exel 208 (6)
