Физкультурно-оздоровительный санаторий

423
vadimily
21 марта 2024
  • 20

Формат файлов: .dwg AutoCAD, .pdf
Кол-во чертежей: 3
Теги: Спортивные комплексы
Категории: Чертежи проекты / Архитектурные. Общественные здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат .dwg AutoCAD, .pdf (3)
Физкультурно-оздоровительный санаторий
Готовые чертежи в редактируемом формате .dwg AutoCAD
Фасад1-8;План;План кровли;Ген.планПлан фундамента; Разрез 3-3; Узел2; Узел3
План на отм.+3,300;План перекрытий;Разрез2-2; Разрез1-1; Узел1
В проекте разработаны планы, разрезы, фасады, генплан. На территории комплекса расположены: корпус санатория, автомобильная парковка, хозяйственная зона, зона отдыха, волейбольное поле, баскетбольное поле и теннисный корт. Чертежи разработаны в формате AutoCAD, и их можно редактировать и использовать в своих целях.

Технико-экономические показатели:
Площадь земел.участка – 17417 кв. м.
Площадь озеленения - 7840 кв. м.
Площадь застройки - 2705 кв. м.
Площадь асфальтного покрытия - 6872 кв. м.
Коэффициент озеленения – 0,45
Коэффициент застройки – 0,15
Коэффициент асфальтного покрытия – 0,39
Коэффициент используемой территории – 0,55

Список чертежей:
1. Фасад 1-8 М1:200; План на отм. 0.000 М1:200; План кровли М1:400; Ген.план М1:1000;

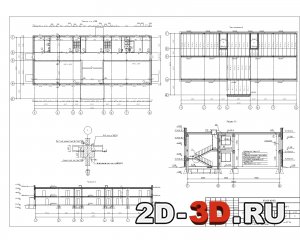

2. План на отм. +3,300 М1:200; План перекрытий М1:200; Разрез 2-2 М1:200; Разрез 1-1 М1:100; Узел 1 М1:20;

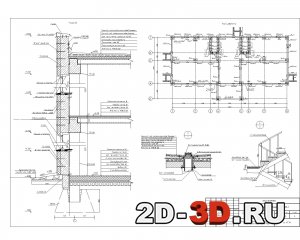

3. План фундамента М1:200; Разрез 3-3 М1:20; Узел 2 М1:20; Узел 3 М1:20.

Тип проекта Учебный Кол-во листов (чертежей)
Формат .dwg AutoCAD, .pdf (3)
